(六)同步盒设置

一、 同步盒简介

同步盒可用于实现NOKOV光学动作捕捉镜头与外部设备之间的同步功能。同步盒的同步输入功能支持专业视频Genlock同步信号以及通用的TTL电平同步信号,同步输出功能可输出多个TTL同步信号,以实现对多个外部设备的触发和同步。

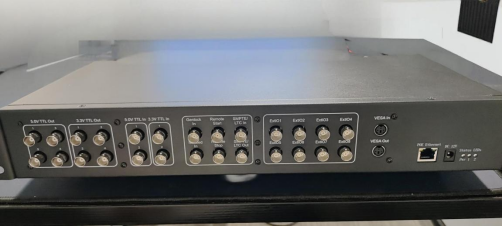

同步盒的实物如下图所示。

同步盒

同步盒前面板上的同步输入接口如下图所示。

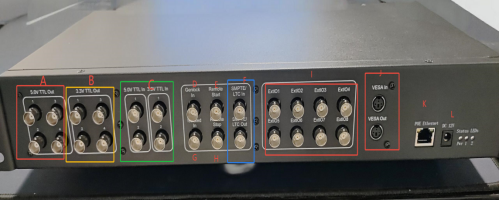

同步盒前面板的同步输入接口

在前面板上,同步盒包括5个BNC输入接口这些接口的主要功能和特性如下:

A:5V通用TTL同步输出接口

通用TTL同步输出接口包括4个BNC接口,4个BNC接口输出相同的TTL同步输出信号,数字信号,5V电平,用于触发和同步多个外部设备。同步输出接口需与同步输出接口配对使用。

B:3.3V通用TTL同步输出接口

通用TTL同步输出接口包括4个BNC接口,4个BNC接口输出相同的TTL同步输出信号,数字信号,3.3V电平,用于触发和同步多个外部设备。同步输出接口需与同步输出接口配对使用。

C:通用TTL同步输入接口

BNC接口,TTL数字信号,两个5V电平与两个3.3电平,该输入接口在硬件上关联了8个同步输出接口。

D:Genlock同步输入接口

BNC接口,75Ω阻抗,支持标清(SD)Black Burst或高清(HD)Tri-Level模拟信号,用于将NOKOV光学动作捕捉镜头同步锁定到外部视频源。

E:Remote Start输入接口

远程控制开始播放;待开发

F:Trigger触发同步输入输出接口

BNC接口,TTL数字信号,5V电平,外部设备可通过该同步输入输出接口实现对NOKOV光学动作捕捉镜头的触发和同步。

G:隔离同步输入接口,

当同步源高于正常逻辑3.3V时使用,或者有不同的参考。

H:Remote Stop输入接口

远程控制暂停播放;待开发

I:Extio1输入接口

Extio1扩展口;待开发

J:VESA in\VESA Out输入接口

VESA视频同步输入/输出;待开发

K:POE连接端口

当需要同步盒与相机同步时,需要将网线一头插在同步盒POE接口上另一头插在连接201镜头交换机上。

L:12V电源接口与电源输入提示灯,

当接入POE或者插入12V电源时提示灯亮起。

注意:在同步盒中,由于Genlock同步输入接口/Genlock同步输出接口、Trigger触发同步输入接口/Trigger触发同步输出接口,都需要接到NOKOV光学动作捕捉镜头的同步输入接口上,所以在实际使用中这两个同步功能只能二选一。

二、 同步盒的使用方法

同步盒的使用方法如下:

(1) 当需要使用Genlock同步功能时(二选一功能),将外部同步源(如Genlock同步信号发生器或专业摄像机)的Genlock输出信号通过BNC连接线连接到同步盒 的Genlock同步输入接口A上,同时将同步盒的Genlock同步输出接口E,通过BNC转RCA连接线连接到NOKOV光学动作捕捉镜头的同步输入接口连接线上(红色RCA插头)。

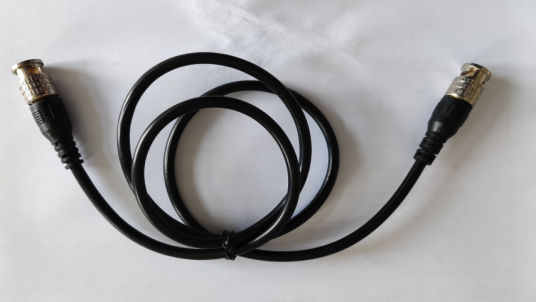

BNC连接线

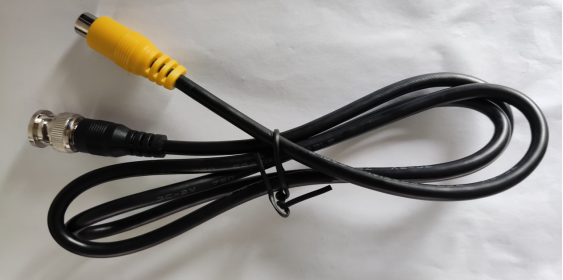

BNC转RCA连接线

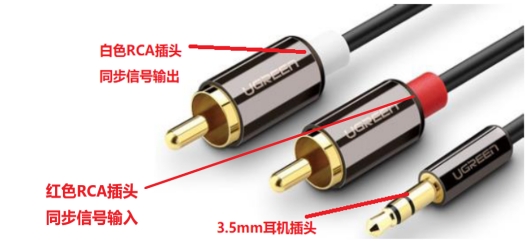

NOKOV光学动作捕捉镜头的同步输入输出接口连接线

(2) 当需要使用Trigger触发同步功能时(二选一功能),将外部设备的5V TTL触发信号通过BNC连接线连接到同步盒 的Trigger触发同步输入接口B上,并将同步盒 的Trigger触发同步输出接口F,通过BNC转RCA连接线连接到NOKOV光学动作捕捉镜头的同步输入接口连接线上(白色RCA插头)。

(3) 通用TTL同步输入和通用TTL同步输出接口的使用。

使用通用TTL同步输入和通用TTL同步输出接口,可以实现NOKOV光学动作捕捉镜头对多个外部设备的触发和同步功能,也可以实现外部设备同时对NOKOV光学动作捕捉镜头和其他多个外部设备的触发和同步功能。

当需要NOKOV光学动作捕捉镜头对多个外部设备进行触发和同步时,将NOKOV光学动作捕捉镜头的同步输出接口连接线(白色RCA插头)通过BNC转RCA连接线连接到同步盒 的通用TTL同步输入接口C上,并将通用TTL同步输出接口G,通过BNC连接线连接到需要触发和同步的其他外部设备接口上。通用TTL同步输出接口G包括4个BNC接口,最多可以同时连接并触发和同步4个外部设备。

当需要外部设备同时对NOKOV光学动作捕捉镜头和其他多个外部设备进行触发和同步时,将外部设备的触发输出信号通过BNC连接线连接到同步盒 的通用TTL同步输入接口C上,并将NOKOV光学动作捕捉镜头的同步输入接口连接线(红色RCA插头)通过BNC转RCA连接线连接到同步盒 的通用TTL同步输出接口G中的一个BNC接口上,并将通用TTL同步输出接口G中的其他BNC接口,通过BNC连接线连接到需要触发和同步的其他外部设备接口上。在这种情况下,外部设备可以通过通用TTL同步输入和通用TTL同步输出接口同时触发和同步NOKOV光学动作捕捉镜头和最多3个其他外部设备。注意:在这种模式下,同步盒的Trigger触发同步功能不可用。

(4) 将与同步盒配套的DC12V电源适配器连接到同步盒 的电源输入接口D上,为同步盒 提供工作电源。

(5) 至此,同步盒 就可以根据需要实现与NOKOV光学动作捕捉镜头和外部设备之间触发与同步功能了。

三、 同步盒与软件使用

下面就以Bertec测力台和时间码为例:

(1) 首先将测力台设备与同步盒连接,在将网线一头插在交换机一头插在同步盒POE端口上

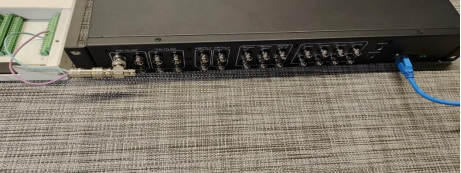

测力台设备与同步盒连接

(2) 打开软件,连接镜头,连接镜头后提示镜头与同步盒设备数量,点击设置选择同步盒设置,点击信息中同步盒设备,然后勾选内部时钟输入源设置,输出选择TTL Out 1输出模式选择高电频输出,点击播放,配置测力台,使测力台受力;

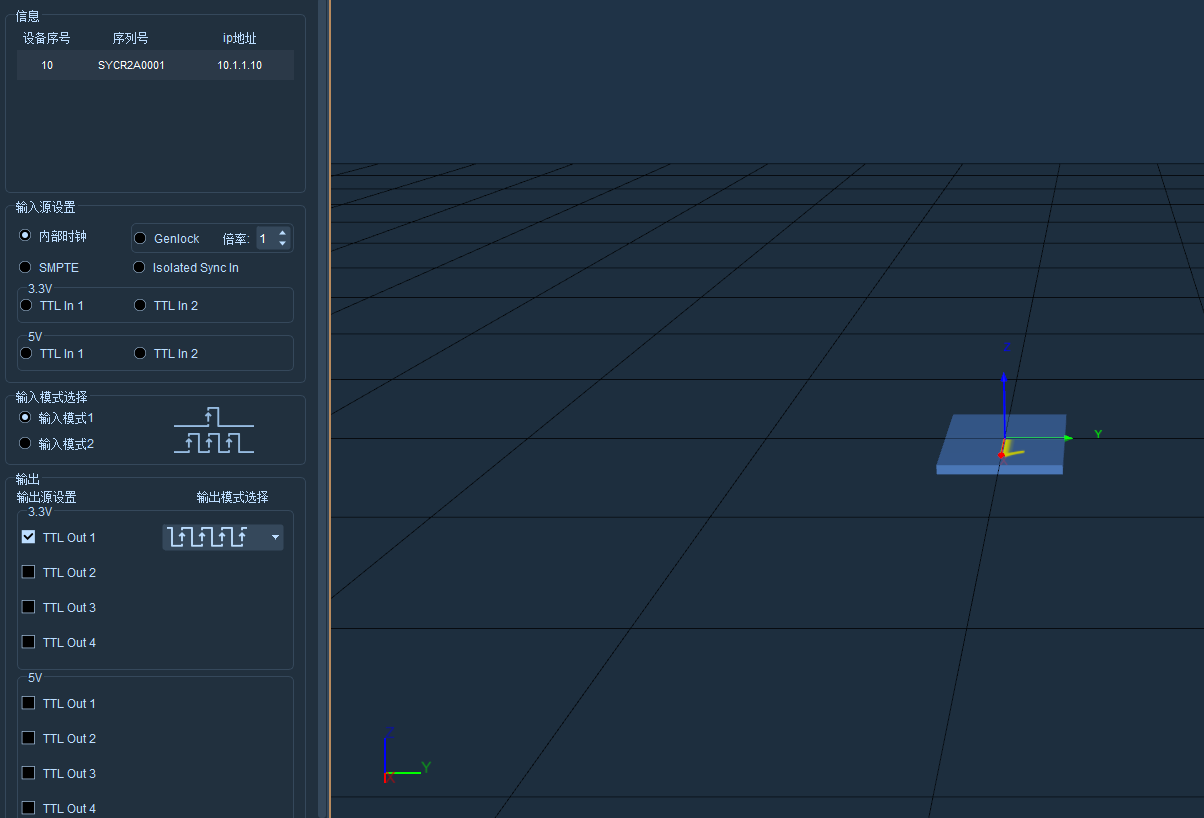

测力台配置与同步盒配置

时间码为例:

(1) 首先使用同步线将时间码与同步盒连接,长按时间码电源键开机;

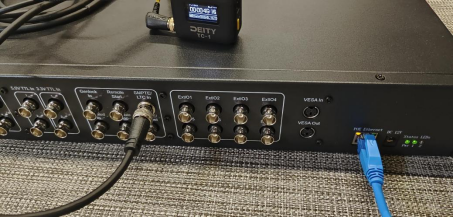

时间码与同步盒连接

(2) 打开软件,连接镜头,点击设置选择同步盒设置,击信息中同步盒设备,然后勾选SMPTE,选择输入模式2,输出选择TSMPTE;

(3) 点击数据广播,下滑找到Time Code,打开启用开关,端口:5850,SMPTE Formate:设置24fps(与时间码中一致)点击播放后可以在视图左下角看到与时间码一致的时间了

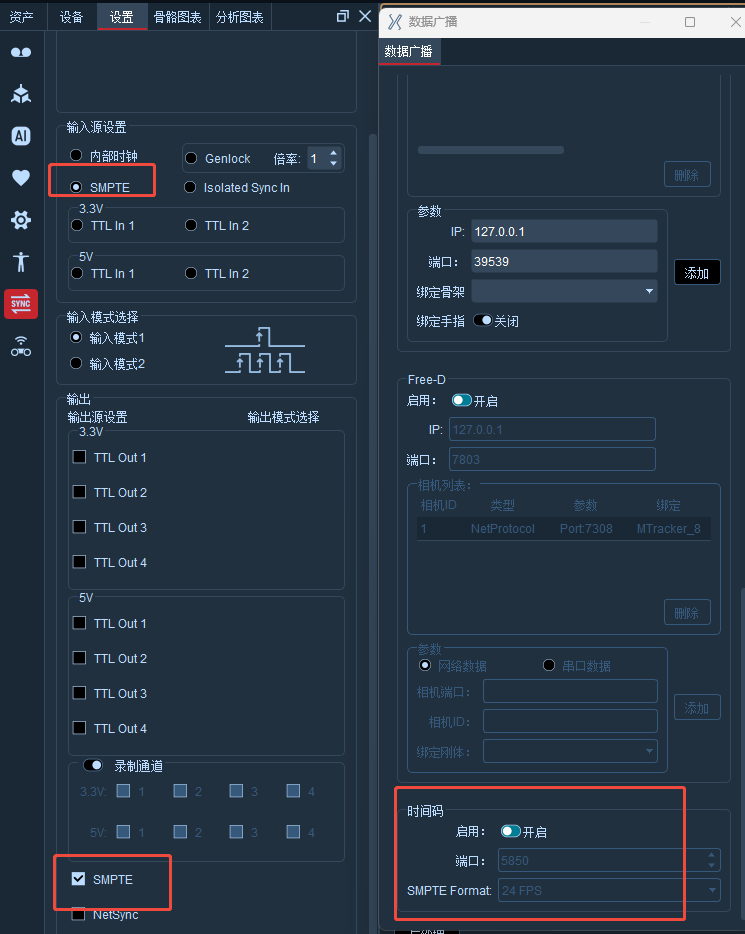

企业微信截图_1756279294601

四、 同步盒软件功能介绍

输入源设置 内部时钟:内置同步触发开关;

Genlock-倍率:同步倍频式触发输入;

SMPTE:时间码设置开关;

Iso Iated Syncin:隔离同步输入接口;

3.3V\5V:通用TTL同步输入接口;

输入模式

输入模式1:低电平触发一次;

输入模式2:低电平连续触发;

输出源设置

3.3V\5V输出模式:通用TTL同步输出接口,4个BNC接口输出相同的TTL同步输出信号,数字信号,用于触发和同步多个外部设备。同步输出接口需与同步输出接口配对使用;

录制通道:当勾选了某个通道后,该通道用于输出 录制同步信号,空闲状态时通道输出低电平,点击开始录制按钮后该通道输出高电平并保持,点击停止录制按钮后,输出低电平并保持;

SMPTE:同步输入输出接口实现对NOKOV光学动作捕捉镜头的触发和同步;

NetSync:NetSync是网络同步功能,用于和外部设备进行网络同步,数据格式是可以公开的;
