USB连接方案:

  1. 环境准备,安装BioWare5.3.2.9软件,安装64位DataServer。Win11上安装需要安装64位Instacal。

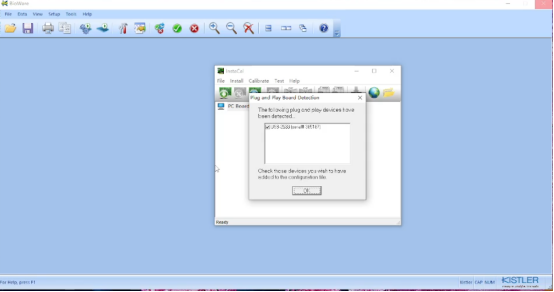

  2. 插上测力台USB线,打开BIOWare软件,首次启动会提示检测到USB设备,需要配置;
image (26)
  1. 点击ok按钮;

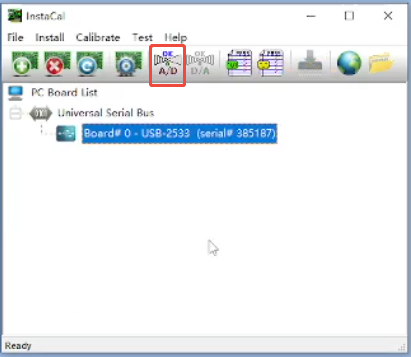

  2. 如果测力台是首次使用,需要点击如下图中红框的图标进行测力台校准。在弹出的对话框中根据提示进行操作即可
image (27)

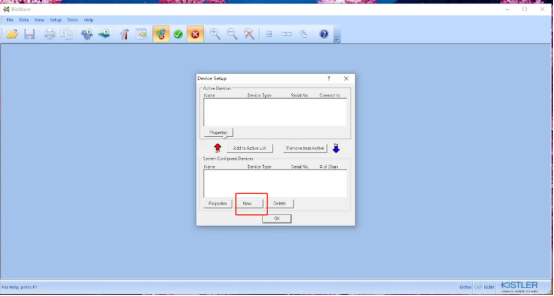

  1. 依次点击setup->Hardware->devices 然后选择New;
image (28)
  1. 根据测力台的模拟通道数选择对应通道。这里我们使用的测力台是8通道的。选择8CHannel,点击下一页 。
image (29)

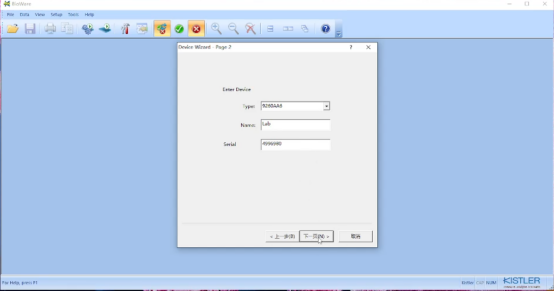

  1. 在Enter DEvices type下拉选择对应的测力台型号。这里我们选择了9260AA5,然后输入一个名称,这里名称可以任意指定,主要用于多测力台排序使用。最后填上测力台正确的序列号信息,点击下一步。
image (30)

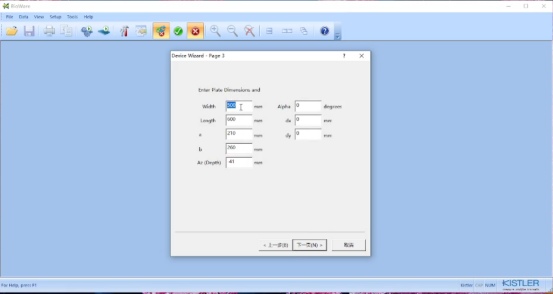

  1. 正常情况下测力台尺寸参数这块不用修改,直接点击下一步。
image (31)

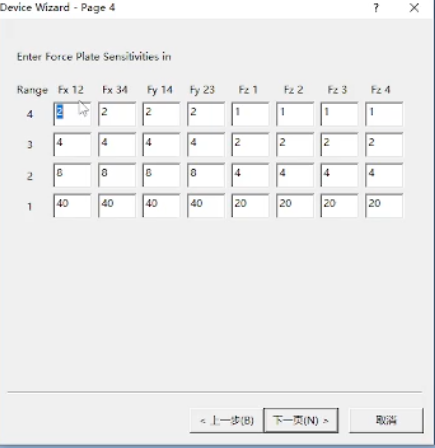

  1. 接下来需要填入正确的测力台参数矩阵,这个矩阵信息是跟随测力台一起发货的,如果遗失,需要找对应代理商申请原始信息。
image (32)
  1. 这个矩阵信息很重要,一定确保不能填错。
  2. 点击下一步,然后将设备加入active devices 的列表中。在弹出的启示通道选择通道1.,如果有多个测力台,则第二个测力台的起始通道为8,以此类推
  3. 设备配置完成后,点击setup ->save dataServer Configuration File,将当前的设备配置信息保存到本地电脑,格式为xml格式。
  4. 打开xingying。选择第三方设备->测力台配置,在测力台一栏点击“+”增加一个测力台,点击测力台名称,在右侧的设备列表下拉选择Kistler。
  5. 在其它配置栏勾选kistler测力台(数字),在弹出的对话框中点击选择文件,选择刚才保存的xml文件。
  6. 点击确定,关闭对话框,接下来就可以使用测力台了。

目前网络方案需要的版本为BioWare_5.6.1.0和DataServer_2.6.4.6926。已经测试过的网络触发器型号为5699A,测过的测力台型号为9260BA6。

网络连接方案:

  1. 先安装BioWare_5.6.1.0和DataServer_2.6.4.6926。
  2. 修改网络触发器和测力台IP,这里需要将2个设备的IP都改成和动捕同一网段。

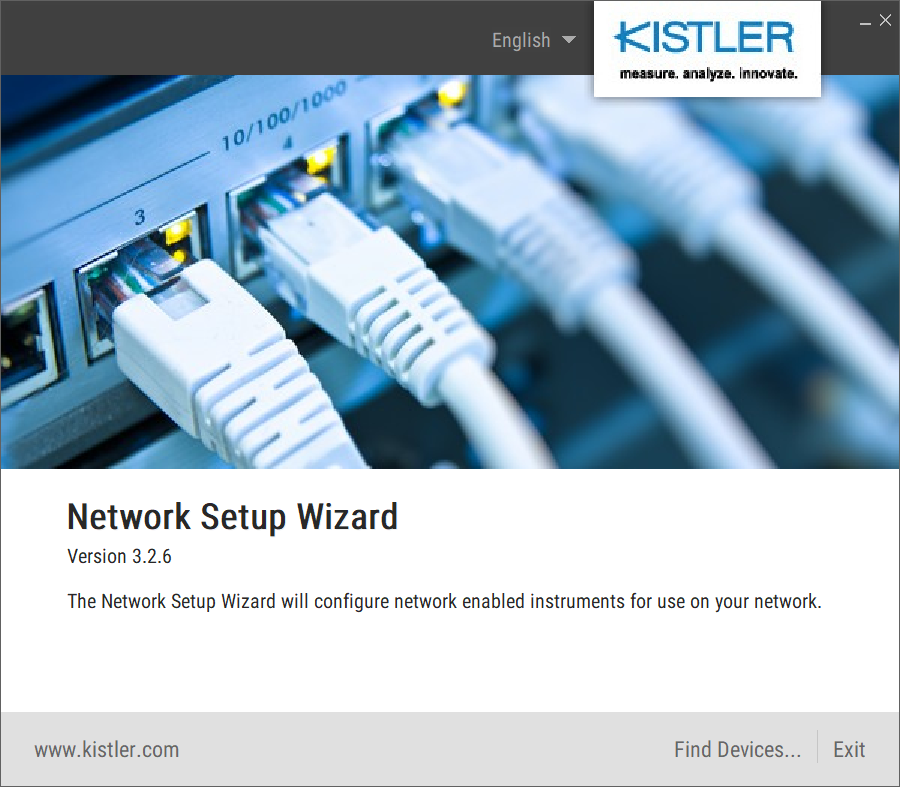

(1)打开SetupWizard

image (594)

(2)选择“Find Devices”

image (595)

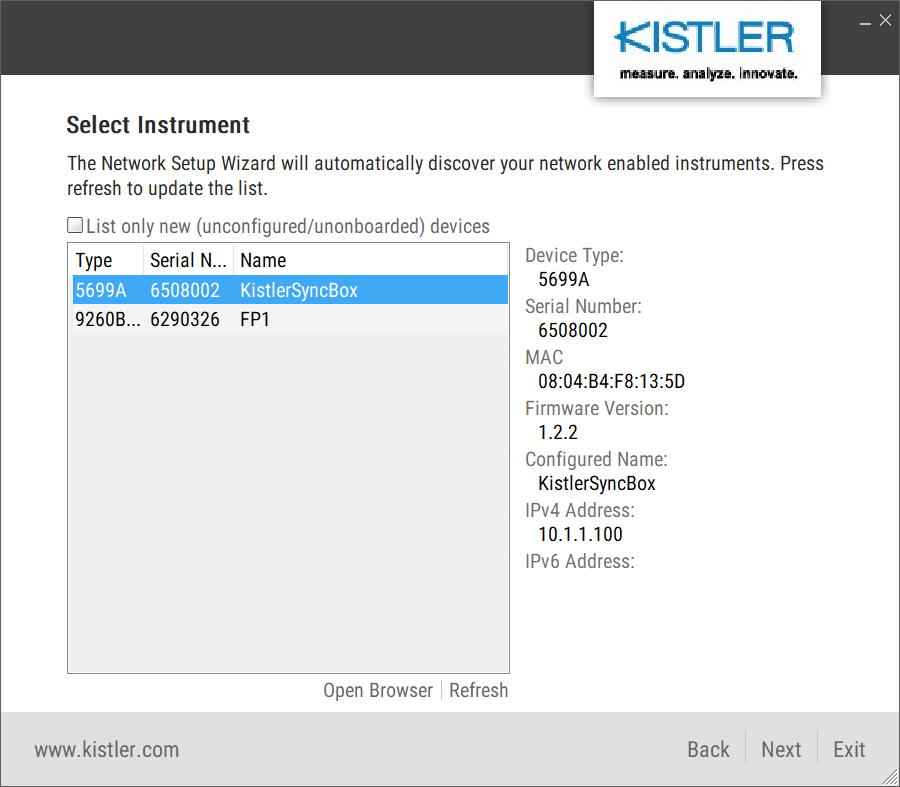

(3)选中kistlerSyncBox,再点击Next

image (596)

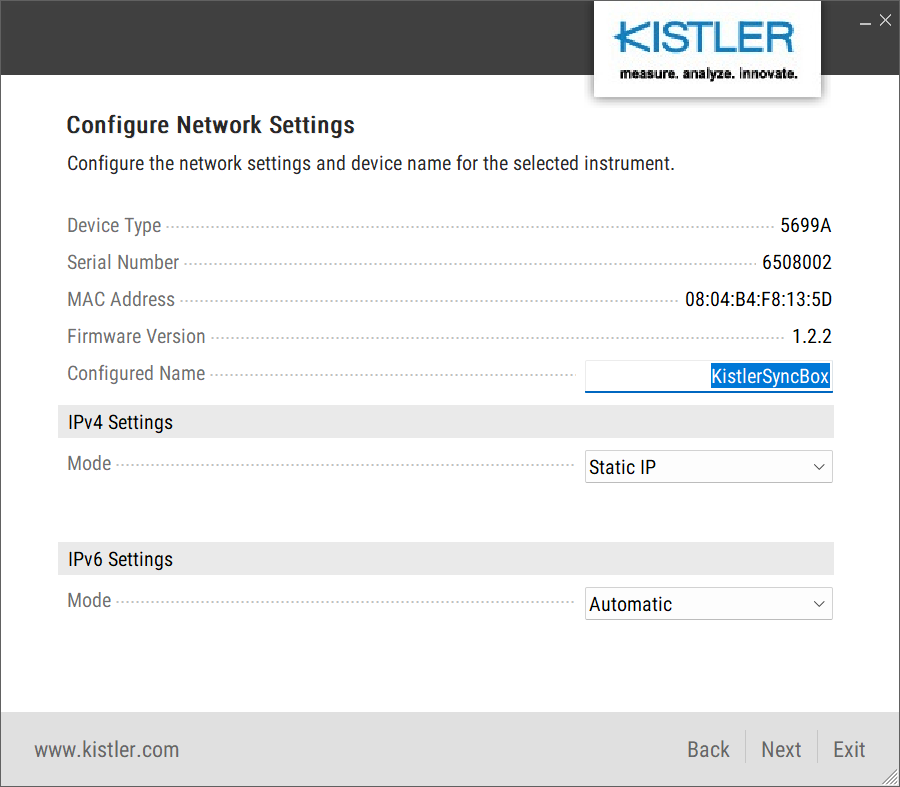

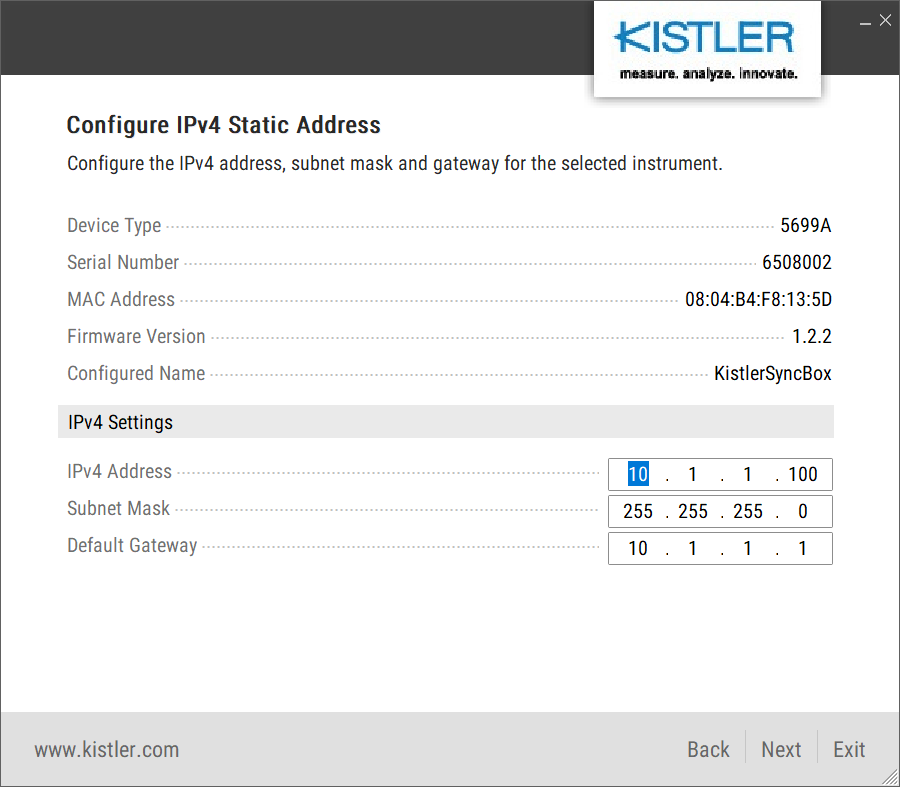

(4)确保网络是Static IP模式,继续点击Next

image (597)

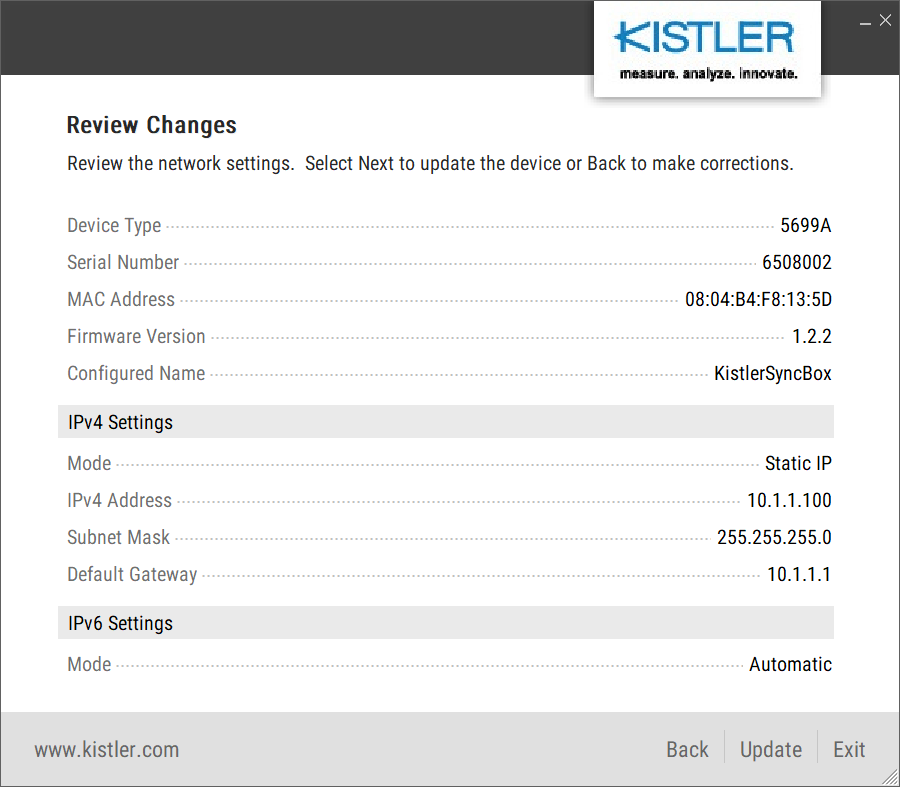

(5)在IPv4 Settings输入正确的IP信息,点击Next。

image (598)

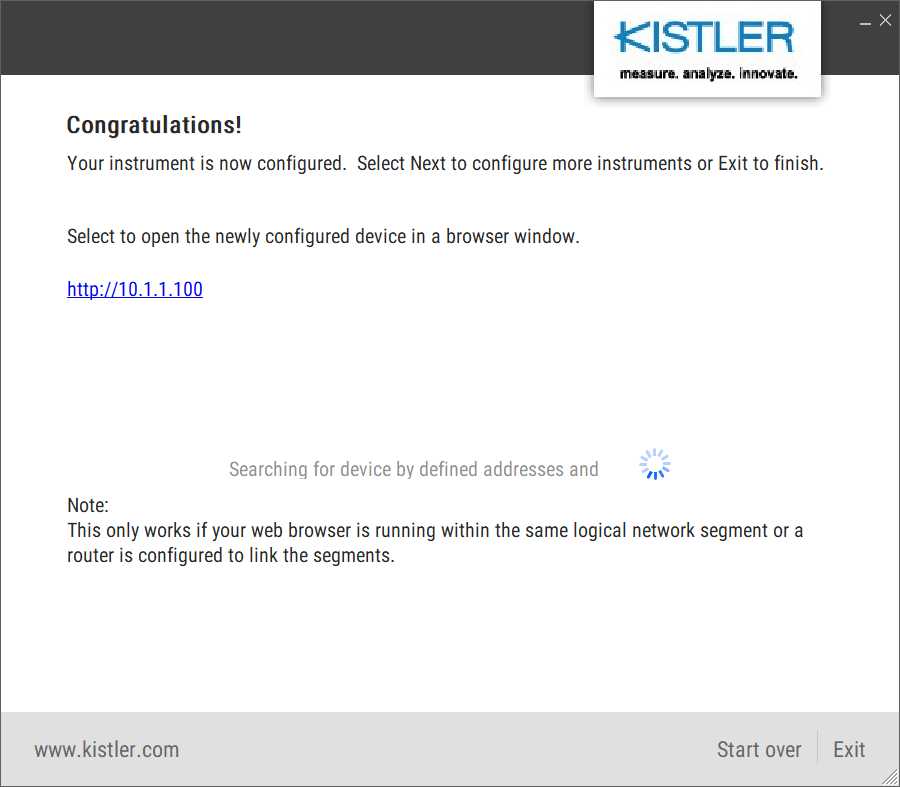

(6)点击Update,将配置更新到网络触发器。当出现如下界面,表示更新成功。

image (599)

(7)点击Start over,回到初始界面,依次再配置测力台的IP信息。当网络触发器和测力台IP都配置成功后,将设备断电再上电进行重启

  1. 导出测力台配置文件

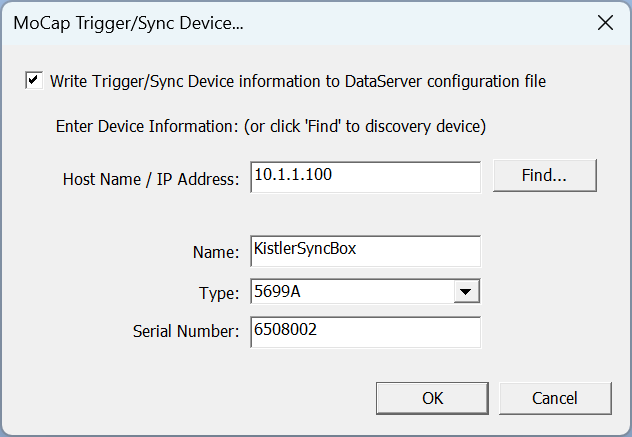

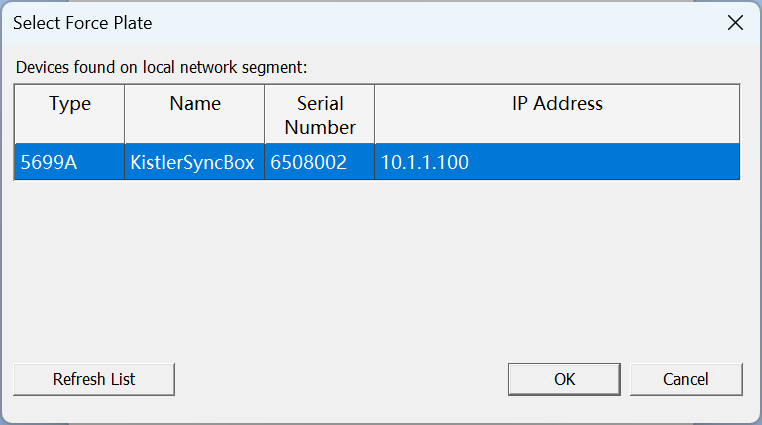

(1)打开BioWare软件。选择Setup->HareWare->Mocap sync/trigger Device,勾选wirte trigger...,

点击Find查找网络触发设备,正常情况下会显示如下图2

image (600)
image (601)

(2)选中网络触发设备,点击OK,再在上一个页面点击OK关闭当前对话框

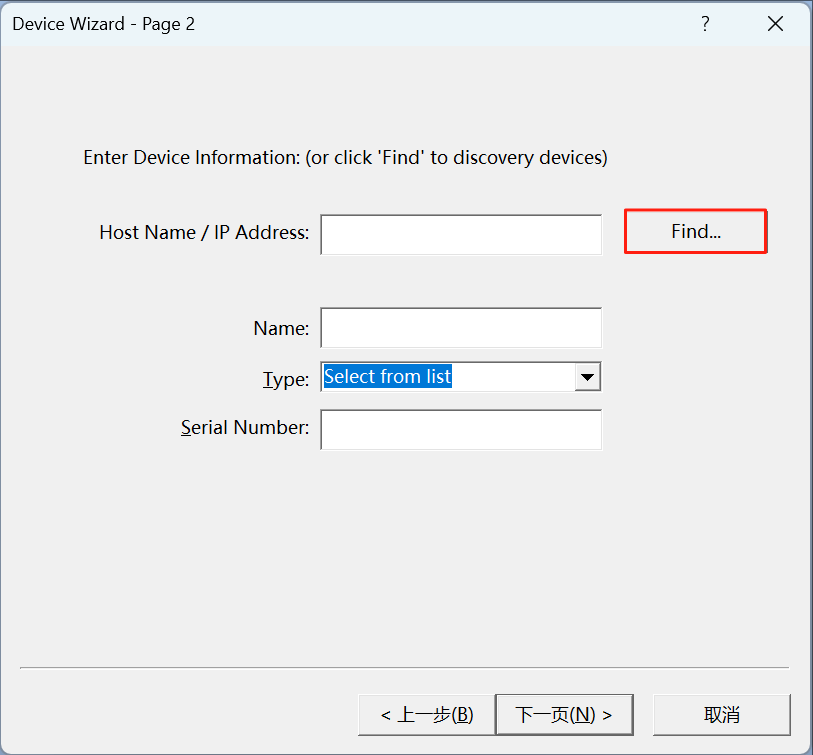

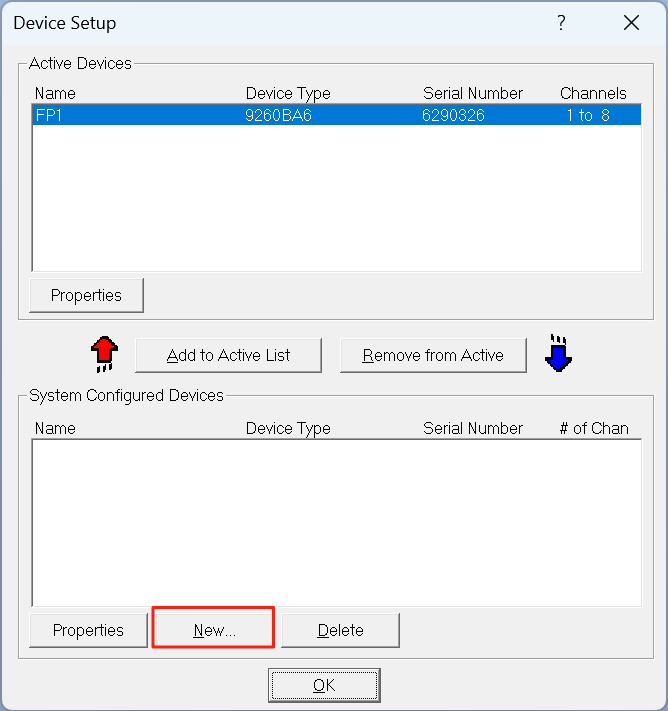

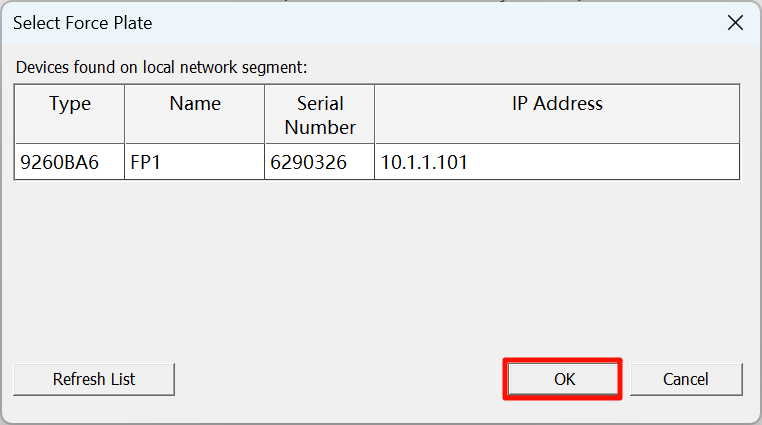

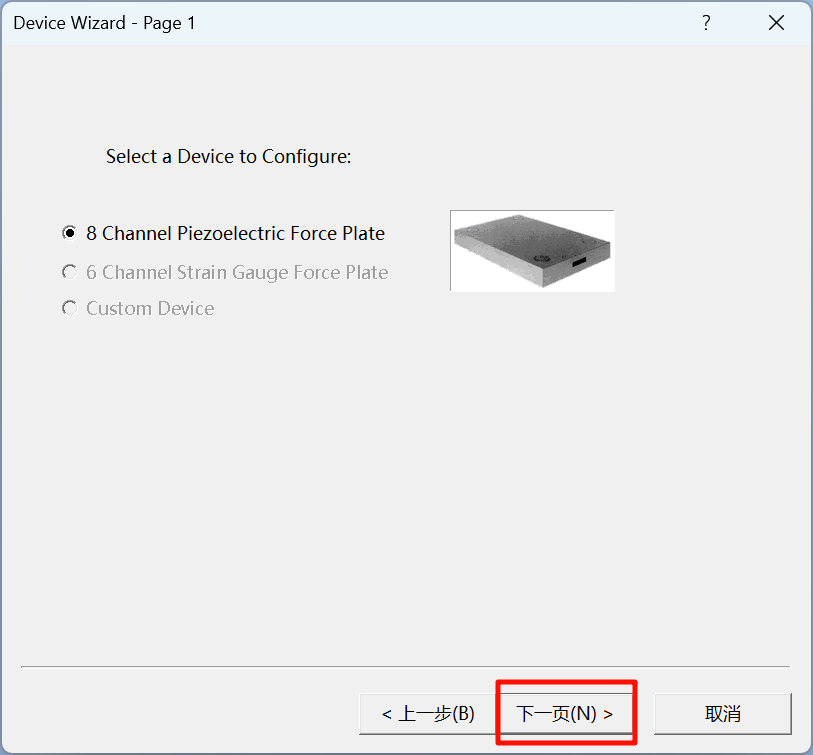

(3)选择“Setup”->HareWare->Devices,点击New,在弹出的页面中点击Next,然后点击Find按钮,选中需要添加的测力台,点击OK。

image (602)
image (603)
image (604)
image (605)
image (607)

(4)继续点击下一页,全部使用默认参数,直到完成添加。

(5)选择Setup->Save DataServer configuration file导出配置文件。

  1. XINGYING里面添加测力台配置

(1)打开XINGYING-第三方设备-测力台配置,点击添加按钮,新增一个Kistler测力台

image (608)

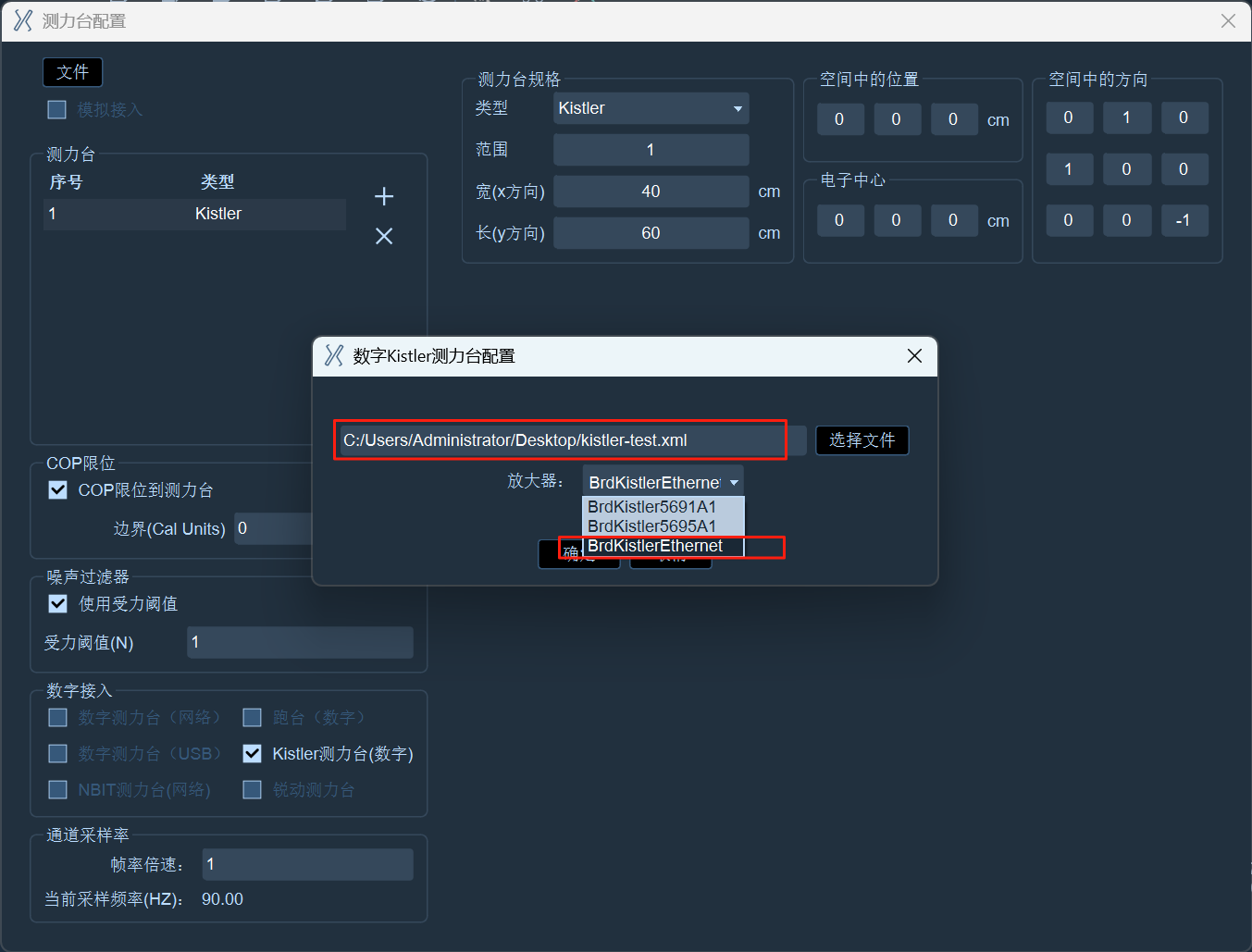

(2)勾选Kistler测力台前面的选择框,然后在弹出的配置框中,选择BioWare软件导出的XML文件,放大器类型选择BrdKistlerEthermet。

image (609)

(3)连接镜头播放,即可正常使用测力台。
