（二）海伦海耶斯模型

Helenhayes贴点说明​

描述　　　　　　　Marker点名称FullBodyWithHead (29 Static)FullBody (26 Static)LowerBody (19 Static)　放置位置　　　
头顶Top.Head√在头顶的中央顶部
头的前面 / 头的后面Front.Head / Rear.Head√在头的前部和后部
左肩 / 右肩L.Shoulder / R.Shoulder√√肩峰突起的尖端
左肘 / 右肘L.Elbow / R.Elbow√√肱骨外上髁
左手腕 / 右手腕L.Wrist / R.Wrist√√在桡骨茎突和尺骨茎突中间
偏移点R.Offset√√右后背肩胛骨，使左右贴点不对称
左前腰 / 右前腰L.ASIS / R.ASIS√√√盆骨前部左右两侧突出的骨头上
左大腿上部 / 右大腿上部L.Thigh / R.Thigh√√√大腿中部往上1cm
左外侧膝 / 右外侧膝L.Knee / R.Knee√√√膝关节轴的外侧突出处
左内侧膝 / 右内侧膝L.Knee.Medial / R.Knee.Medial√√√膝关节轴的内侧突出处
左外踝 / 右外踝L.Ankle / R.Ankle√√√踝轴的外侧，内踝骨的外侧突出处
左内踝 / 右内踝L.Ankle.Medial / R.Ankle.Medial√√√踝轴的内侧，内踝骨的内侧突出处
左脚趾 / 右脚趾L.Toe / R.Toe√√√脚的中心，在第二和第三跖骨中间
左脚跟 / 右脚跟L.Heel / R.Heel√√√脚跟骨中心
左小腿 / 右小腿L.Shank / R.Shank√√√小腿下部与小腿长轴水平对齐，与踝关节屈伸轴在同一平面
骶骨V.Sacral√√√腰骶关节（L5-骶骨）的上关节面

Helenhayes骨骼说明​

骨骼名称Origin MarkerLong AxisPlane Axis父段骨骼
PelvisV_Pelvis_OriginV_Mid_HipV.SacralGLOBAL
R.ThighV_R.Hip_JCV_R.Knee_JCR.KneePelvis
L.ThighV_L.Hip_JCV_L.Knee_JCL.KneePelvis
R.ShankV_R.Knee_JCV_R.Ankle_JCR.AnkleR.Thigh
L.ShankV_L.Knee_JCV_L.Ankle_JCL.AnkleL.Thigh
R.FootV_R.Ankle_JCR.ToeR.AnkleR.Shank
L.FootV_L.Ankle_JCL.ToeL.AnkleL.Shank
TrunkV_Pelvis_OriginV_Mid_ShoulderR.ShoulderPelvis
Head/NeckV_Mid_ShoulderTop.HeadFront.HeadTrunk
R.UpperArmR.ShoulderR.ElbowL.ShoulderTrunk
L.UpperArmL.ShoulderL.ElbowR.ShoulderTrunk
R.ForearmR.ElbowR.WristL.ElbowR.UpperArm
L.ForearmL.ElbowL.WristR.ElbowL.UpperArm
R.HandR.WristV_R.HandL.WristR.Forearm
L.HandL.WristV_L.HandR.WristL.Forearm
PelvisWRTLabV_Mid_HipV_Pelvis_OriginV.SacralGLOBAL
TrunkWRTLabV_Pelvis_OriginV_Mid_ShoulderR.ShoulderGLOBAL

海伦海耶斯人体贴点示意图​

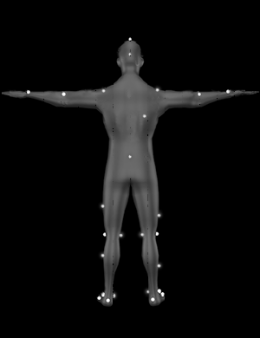

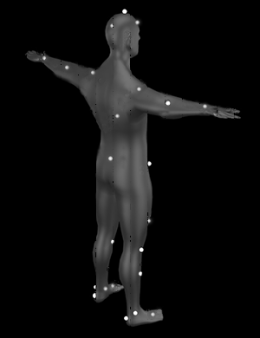

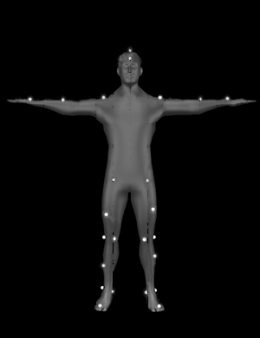

Helenhayes FullBodyWithHead(29 Static)

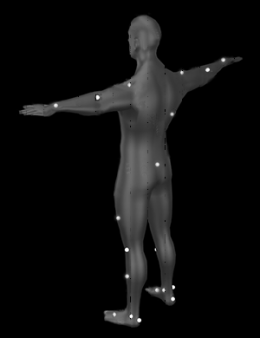

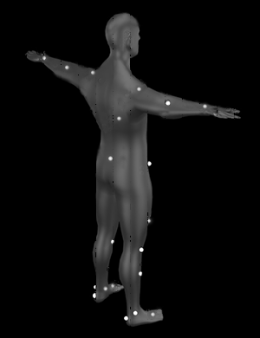

Helenhayes FullBody(26 Static)

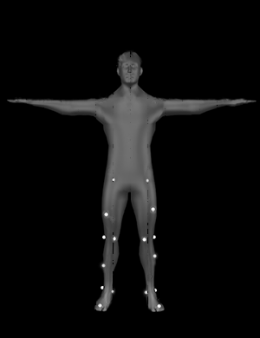

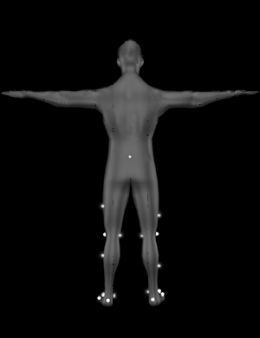

Helenhayes LowerBody(19 Static)
