Baseline+Toe,Headband(53)

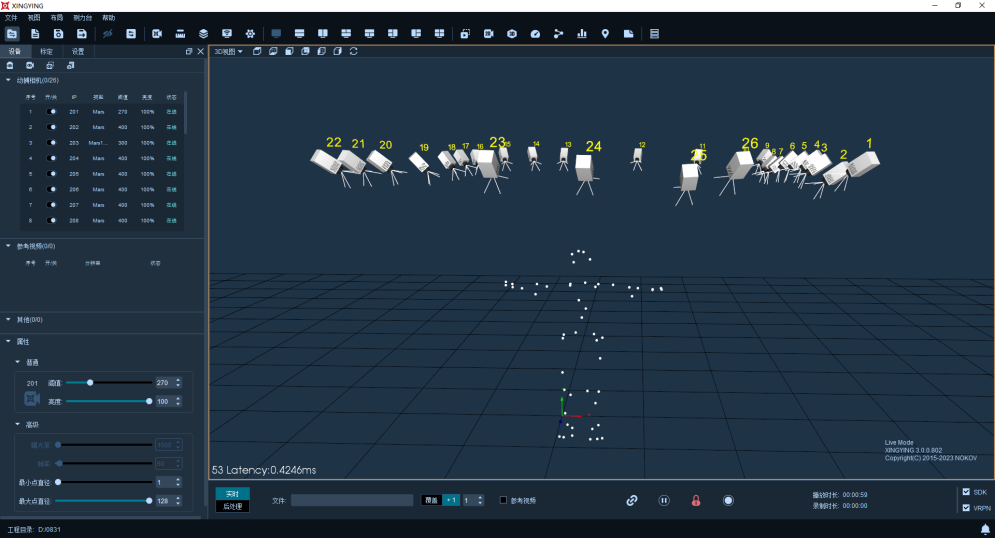

  1. 在实时模式下创建53点人体，需要模特穿上动捕服并正确贴好53个反光标记点，在3D视图下可以看到每一个反光标记点且场地内无其他杂点，创建53贴点的人体请确定3D视图左下角的数字为53（9.2.1），根据贴点图及指导视频进行贴点（若贴点困难或有其他问题请联系技术工程师）；
9.2.1--53点人体

9.2.1--53点人体

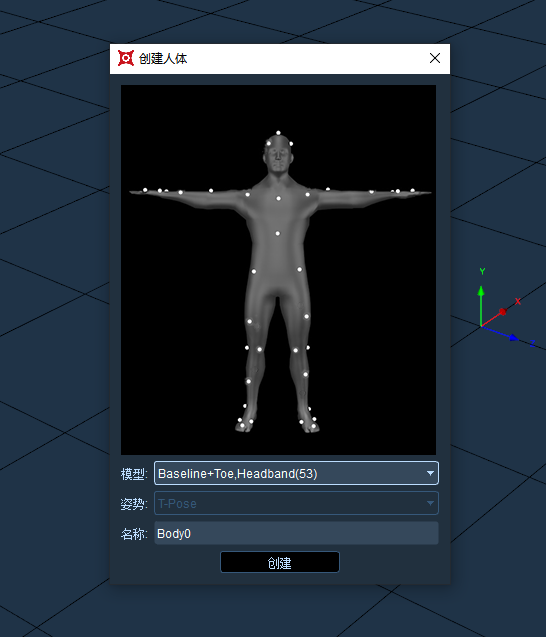

  1. 确认软件处于播放状态，模特以TPOSE站立，标定文件为Y轴向上时，模特面向Z轴，手臂与X轴平行，点击冻结，在3D界面鼠标右击选择“创建人体”，在“创建人体”窗口的下拉框中选择“Baseline+Toe,Headband(53)”，将鼠标光标放在贴点图片上，滚动鼠标滚轮，可查看不同角度的贴点位置（9.2.2），在确认实际贴点与贴点图片一致后，点击“Create”创建人体模型；
9.2.2

9.2.2

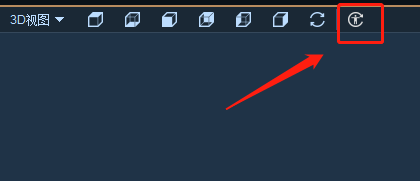

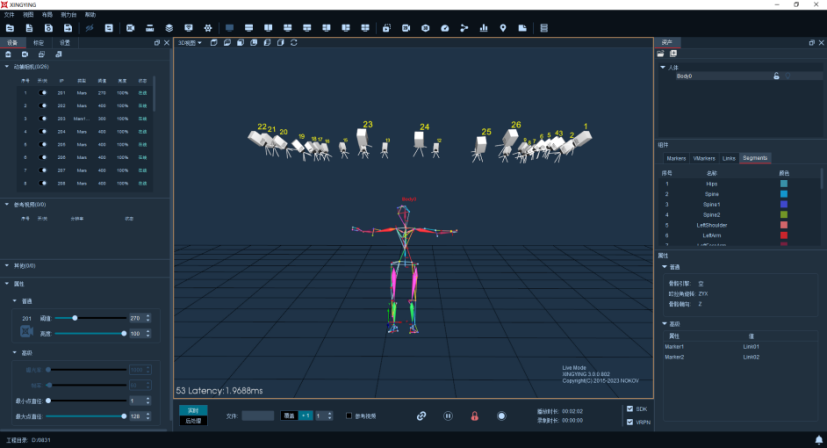

  1. 53贴点的人体模型（9.2.3），在实时模式下，点击3D视图上方的“识别重置”按钮（9.2.4）可对人体模型进行重新识别；
9.2.3--创建人体后界面

9.2.3--创建人体后界面

9.2.4

9.2.4

  1. 如果创建多个人体模板，需要创建一个人体模板之后，该模特完全走出场地，另一个模特再进入到场地，确保3D视图中只有人体身上的53个Marker点，重复上述步骤 ；也可多人同时T-Pose站立在捕捉场地中，通过框选Marker点的方式来创建人体;
  2. 解除 3D 视图的冻结状态，此时模特任意运动， 可看到人体Markerset 将实时跟随模特的活动，在该状态下也可直接采集数据;
  3. 如果53点人体走出场外后丢失1-3颗点可以识别出人体;
  4. 53点人体骨骼None朝向;
warning

注意不包括头部，如果人体头部丢点将无法识别

注意None骨骼人体录制的数据，使用3.3之前版本加载会出现异常
