CGM2 43人体贴点模型​

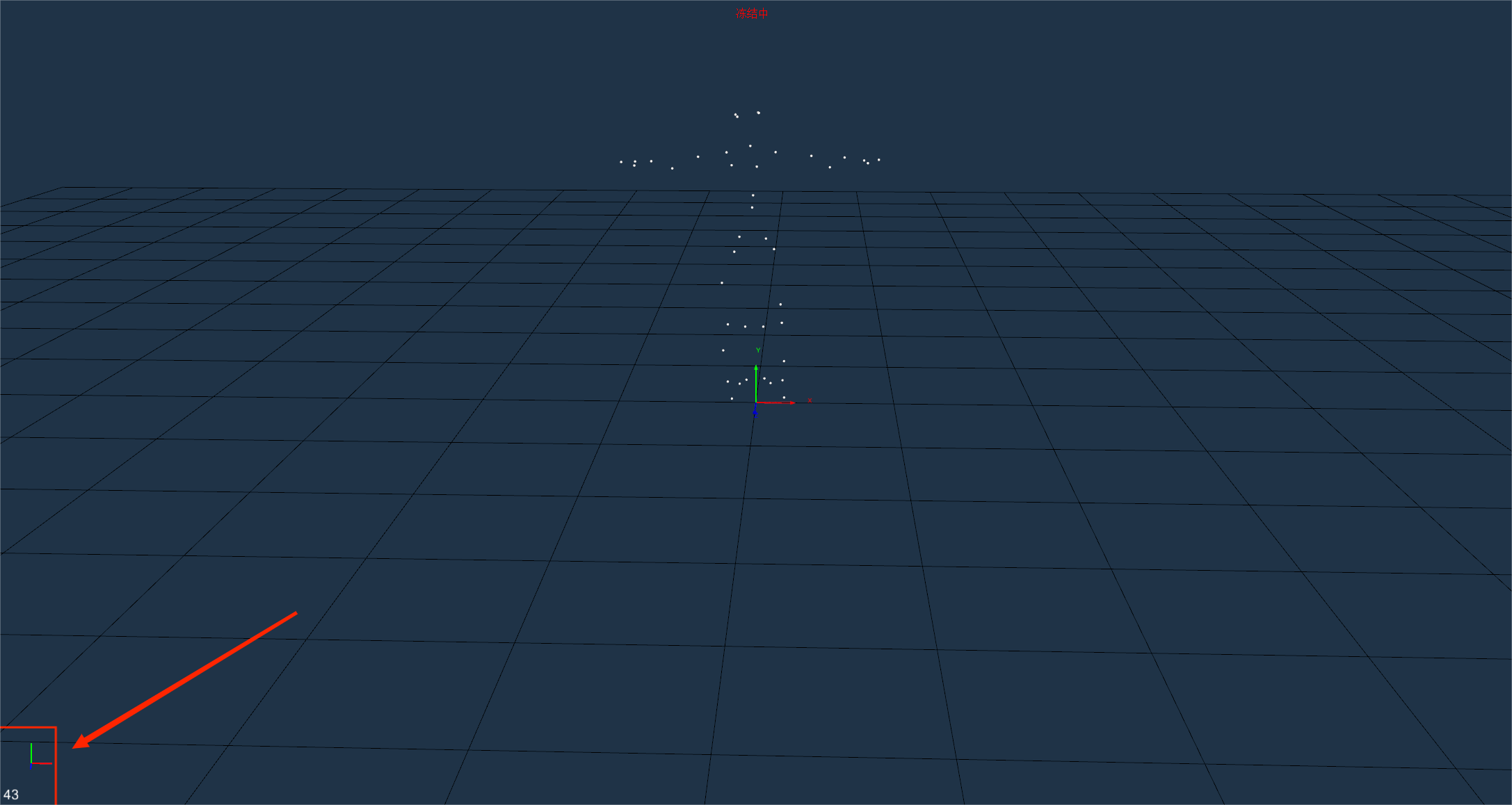

  1. 在实时模式下创建43点人体，需要模特穿上动捕服并正确贴好43个反光标记点，在3D视图下可以看到每一个反光标记点且场地内无其他杂点，创建43贴点的人体请确定3D视图左下角的数字为43（9.2.17），根据贴点图及指导视频进行贴点（若贴点困难或有其他问题请联系技术工程师）;
9.2.17

9.2.17

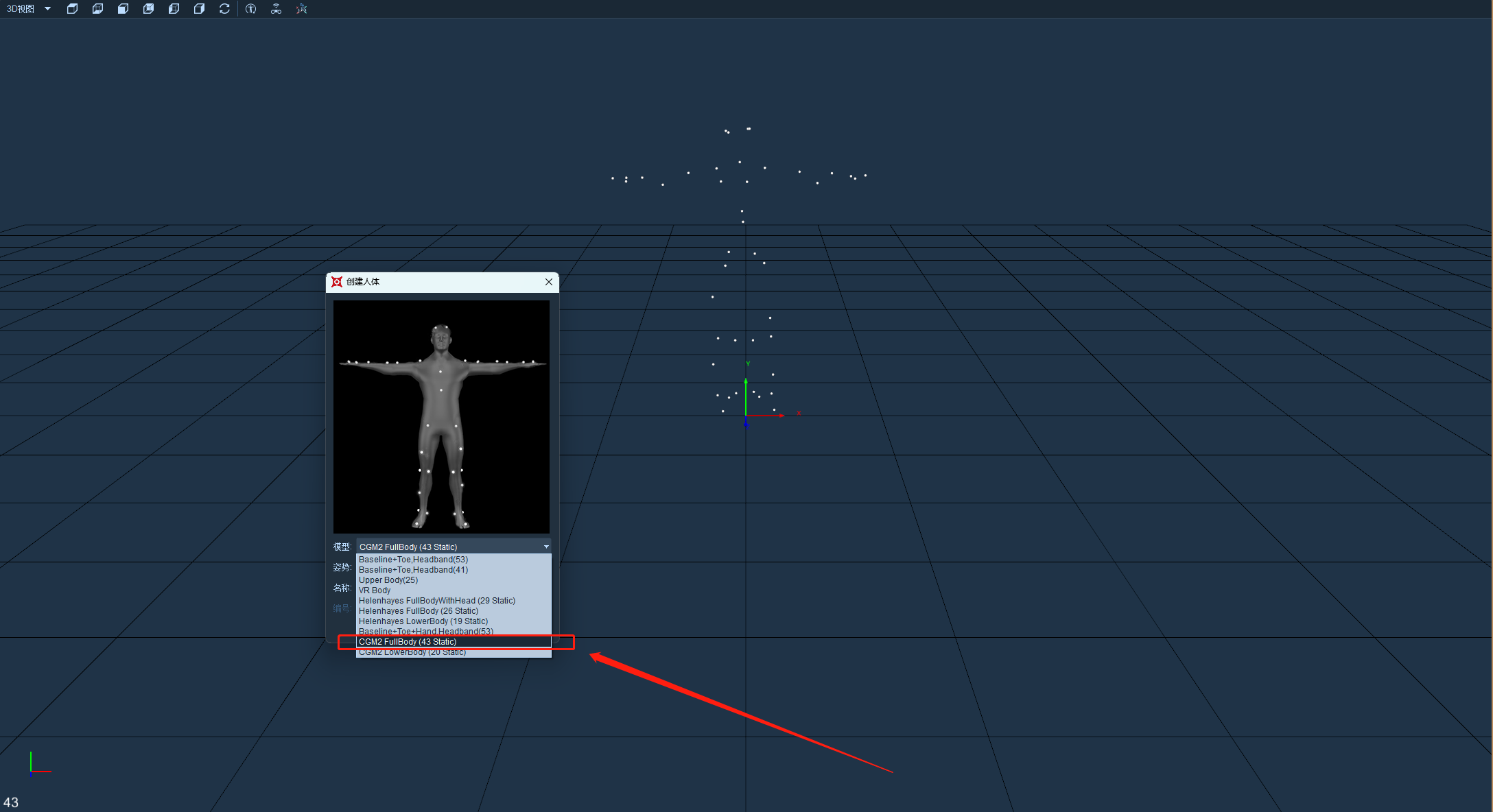

  1. 确认软件处于播放状态，模特以TPOSE站立，标定文件为Y轴向上时，模特面向Z轴，手臂与X轴平行，点击冻结，在3D界面鼠标右击选择“创建人体”，在“创建人体”窗口的下拉框中选择“CGM2 FullBody(43 Static)”，将鼠标光标放在贴点图片上，滚动鼠标滚轮，可查看不同角度的贴点位置，在确认实际贴点与贴点图片一致后，点击“Create”创建人体模型(9.2.18)；
9.2.18

9.2.18

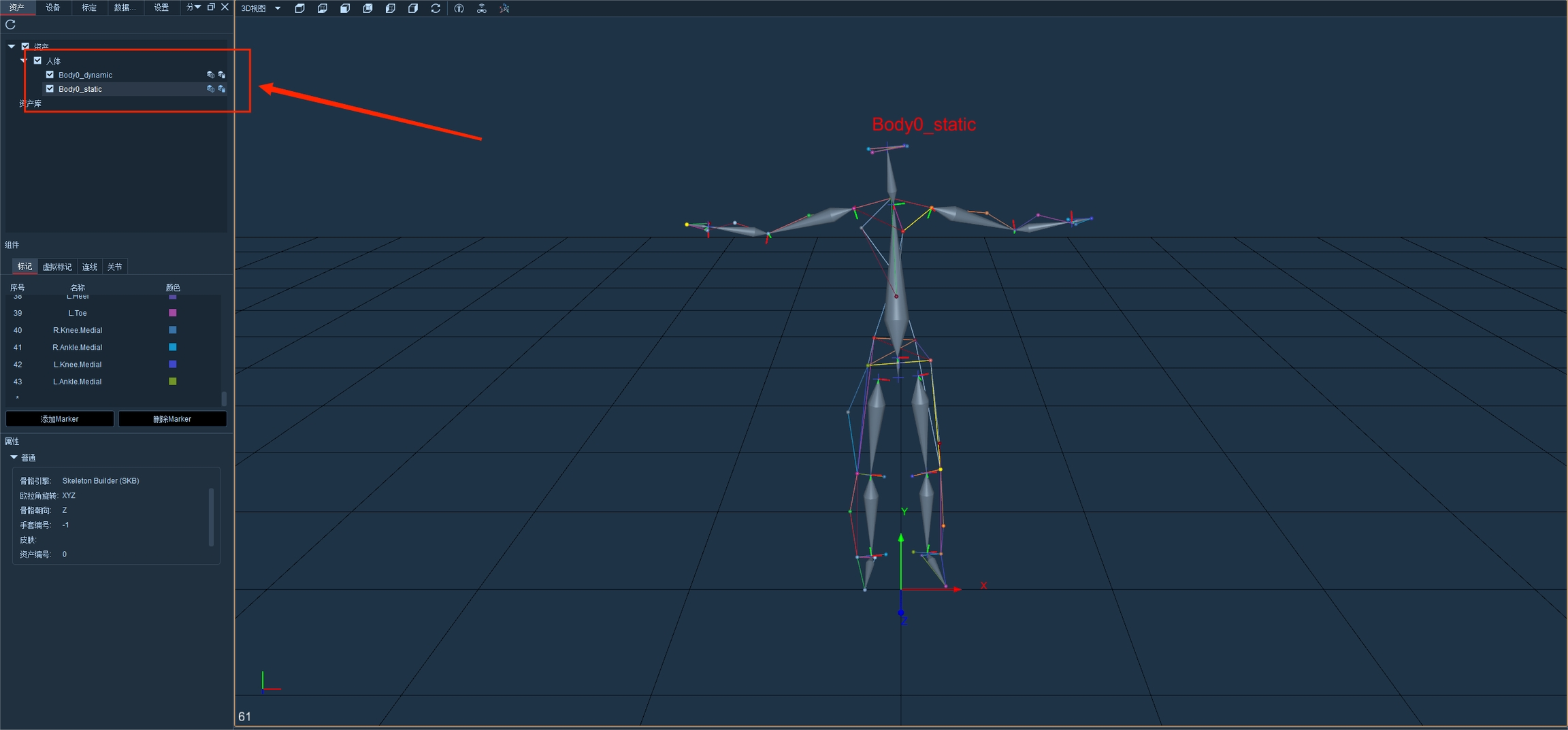

  1. 创建完43贴点模型后，软件会自动生成静态模型和动态模型(9.2.19)，请注意区分静态和动态模型，静态模型软件默认命名规则为“人体名称+ _static”,动态模型命名规则为“人体名称+ _dynamic”。创建完静态模型后，若需要使用动态模型，请分别将模特双腿内脚踝的两个Marker点和膝盖内侧的两个Marker点去除后，再将静态模型文件移除，即可识别上动态模型了；
9.2.19

9.2.19

CGM2 20点人体模型

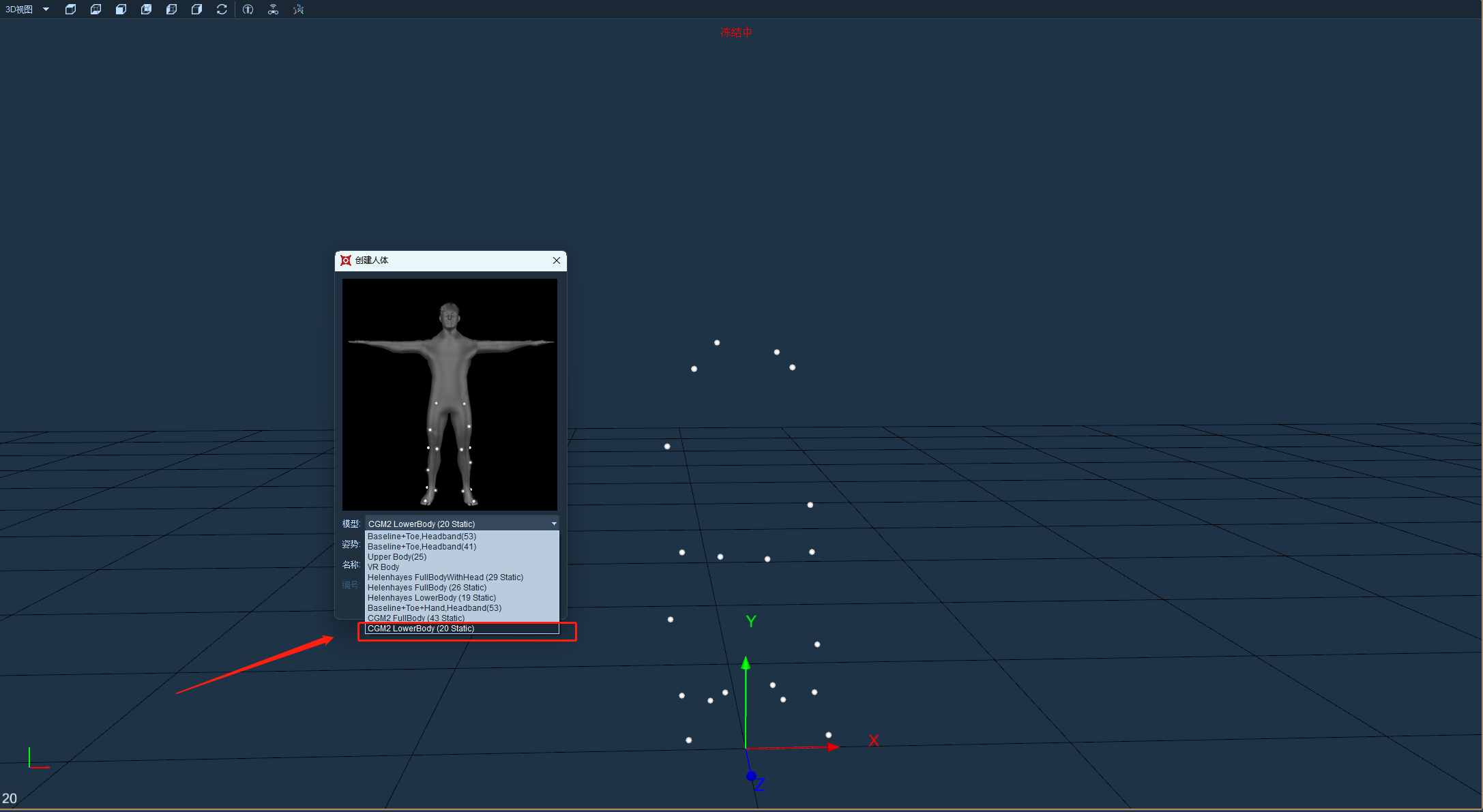

20点人体模型，相比43点模型，20点模型将上半身的Marker点全部去除，其余位置贴点和43点模型的贴点一致，在“模型创建”窗口的下拉框中选择“CGM2 FullBody(20Static)”，（9.2.20） 软件会自动生成静态模型和动态模型，请注意区分静态和动态模型，静态模型软件默认命名规则为“人体名称+ _static”,动态模型命名规则为“人体名称+ _dynamic”（9.2.21）；

9.2.20

9.2.20

9.2.21

9.2.21
