Orbit镜头使用说明

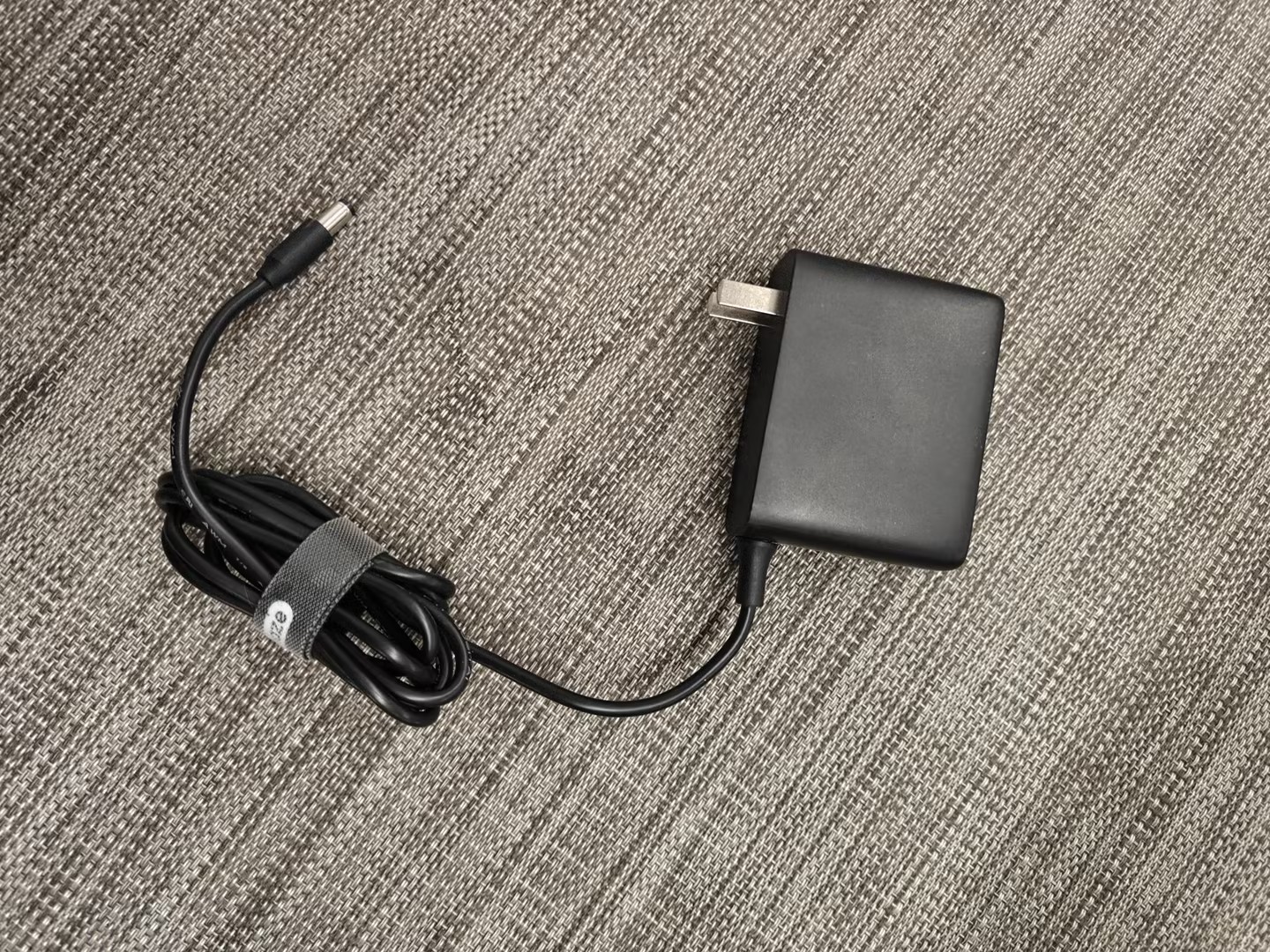

1、镜头上电并连接到电脑：使用随机附带的12V电源（20.1.2）接入镜头的供电接口，使用网线连接镜头和电脑的网卡（电脑的设置参考章节三的1~5小节）（20.1.1）。

20.1.1

20.1.2

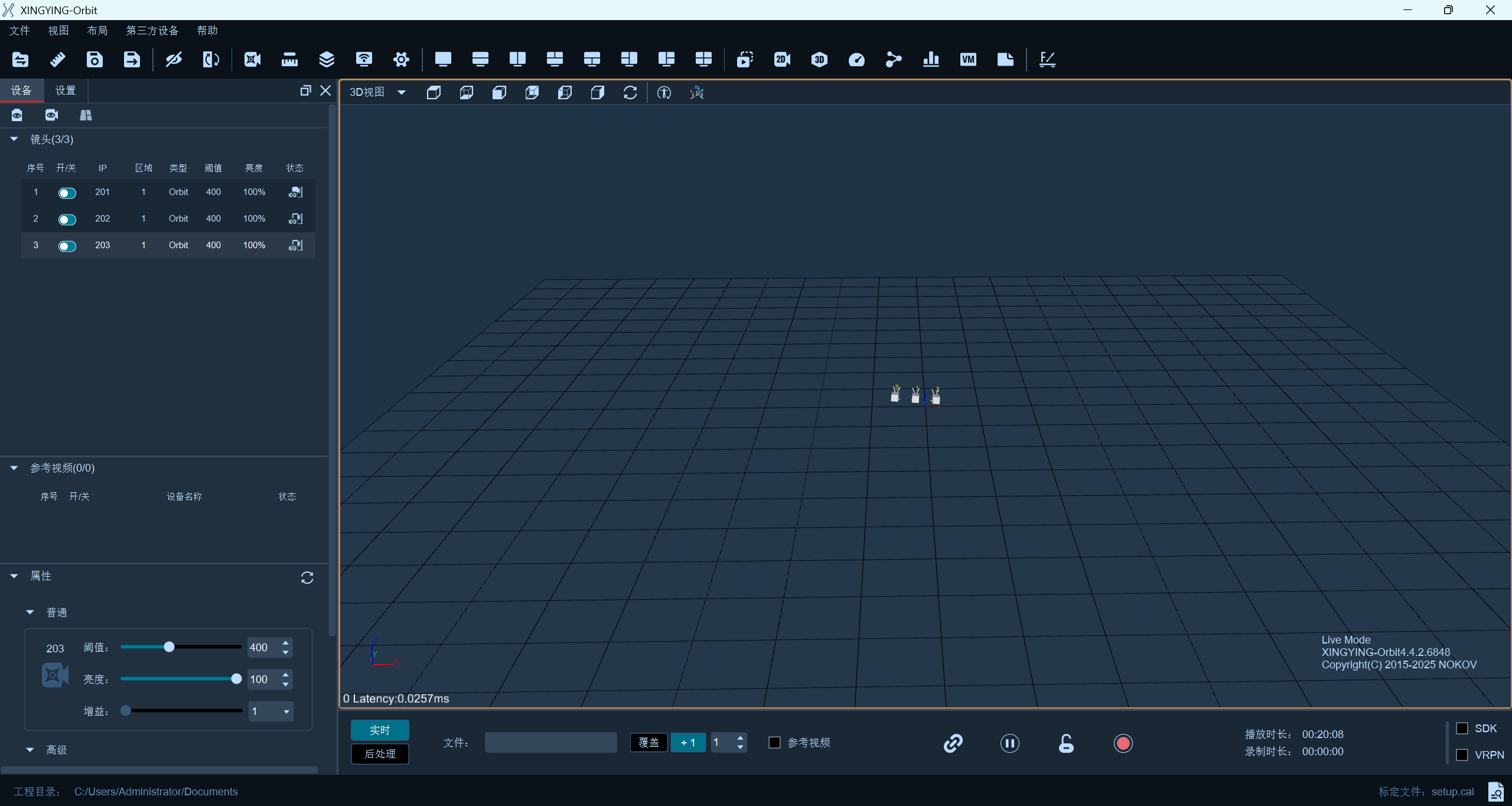

2、打开Orbit镜头专用的xingying软件，点击连接镜头，连接成功后如下图（20.1.3）所示，会显示IP为201、202、203三个镜头，且已经自动加载标定文件。

20.1.3

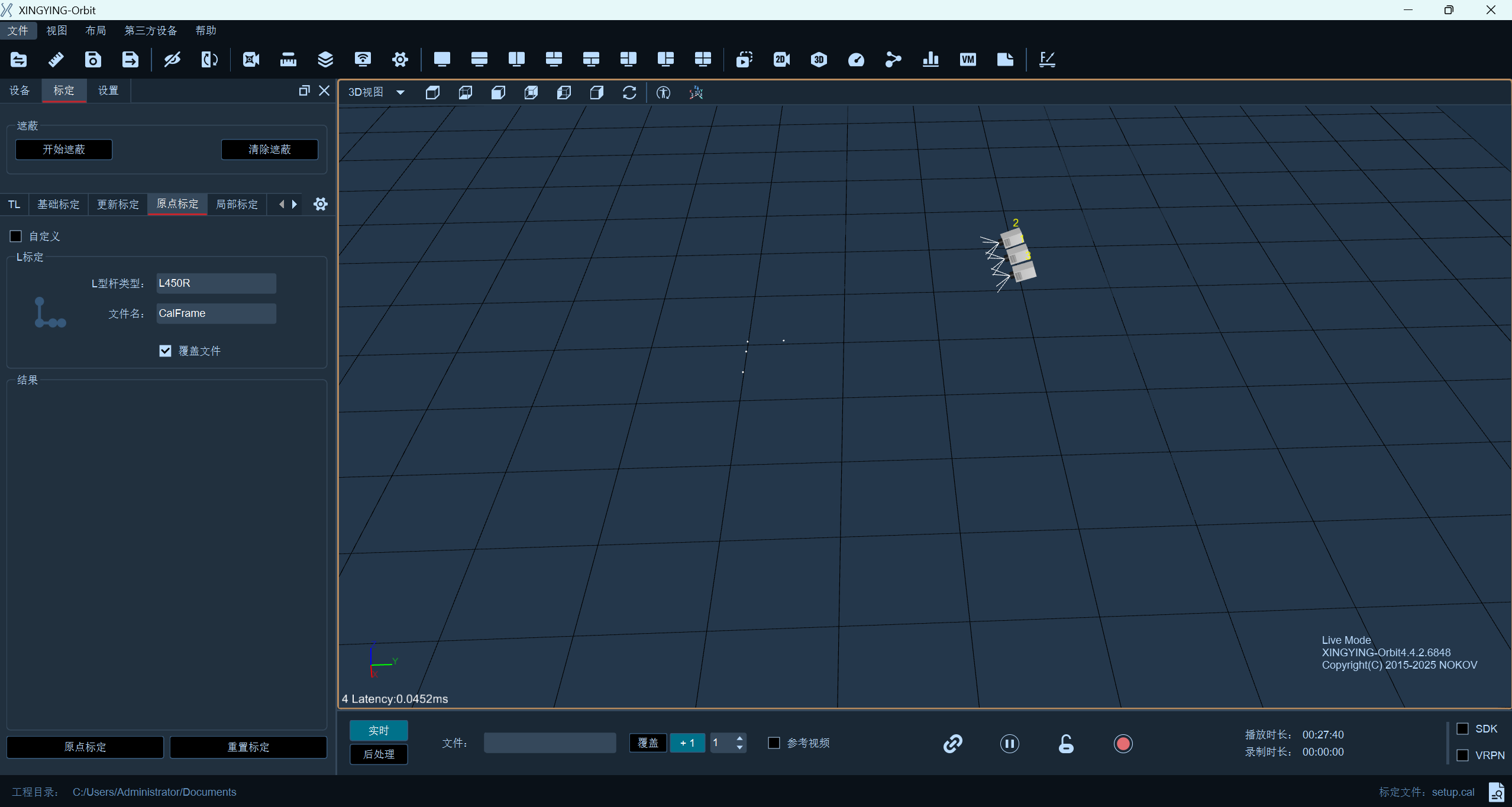

3、原点标定：在镜头前方放置L型杆，打开标定-原点标定界面，确保3D试图中只有4个L型杆的点时，点击L标定。

20.1.4

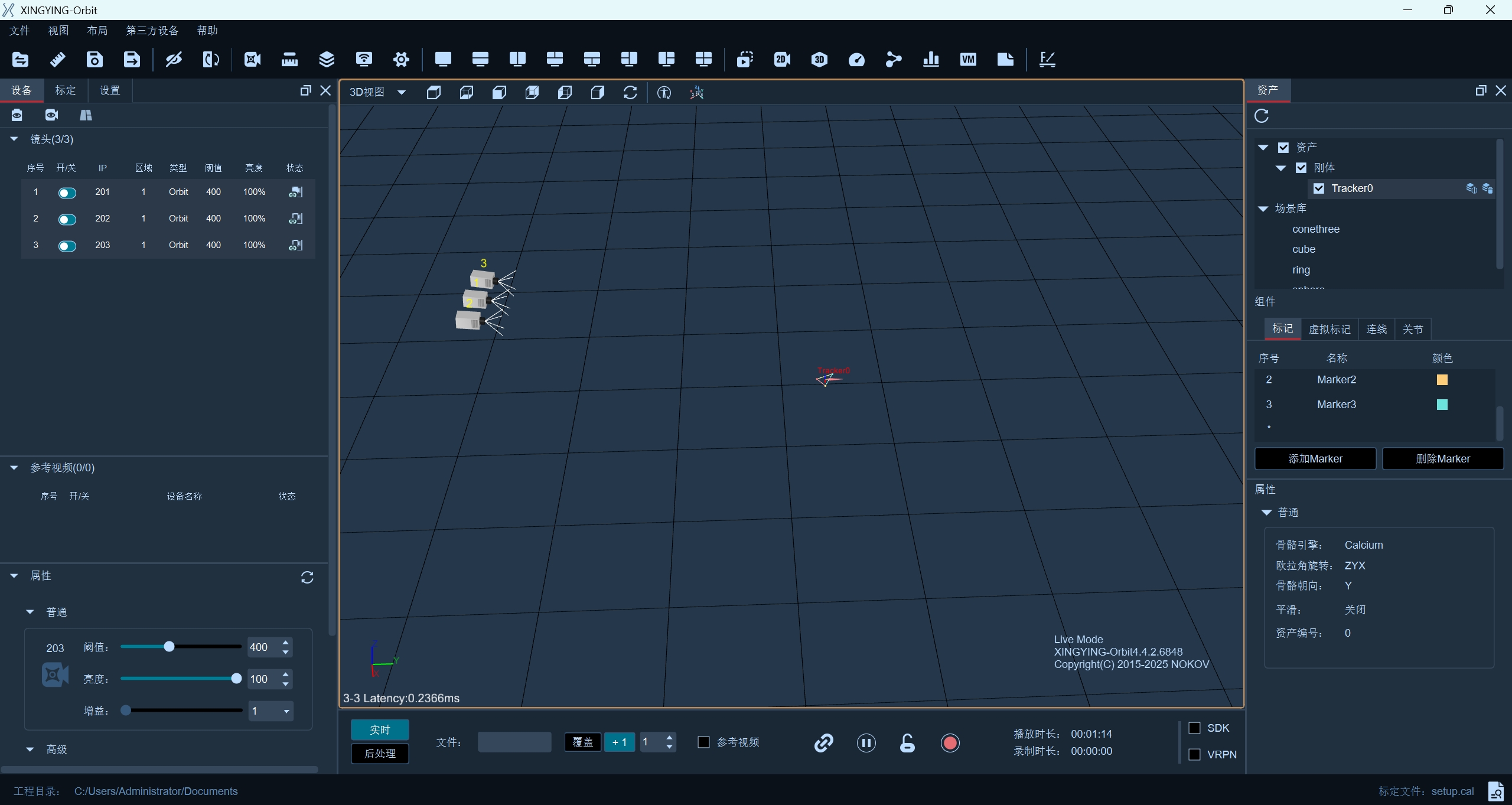

4、创建资产开始正常使用。

20.1.5

warning

注意：

如果使用Orbit长条镜头，需要使用XingYing-Oribit版本软件，如有问题，请联系度量工程师解决。

Orbit镜头特点即插即用无需标定；若多组Orbit一起使用，需要修改镜头IP，请联系度量工程师解决。
