（一）分析图表

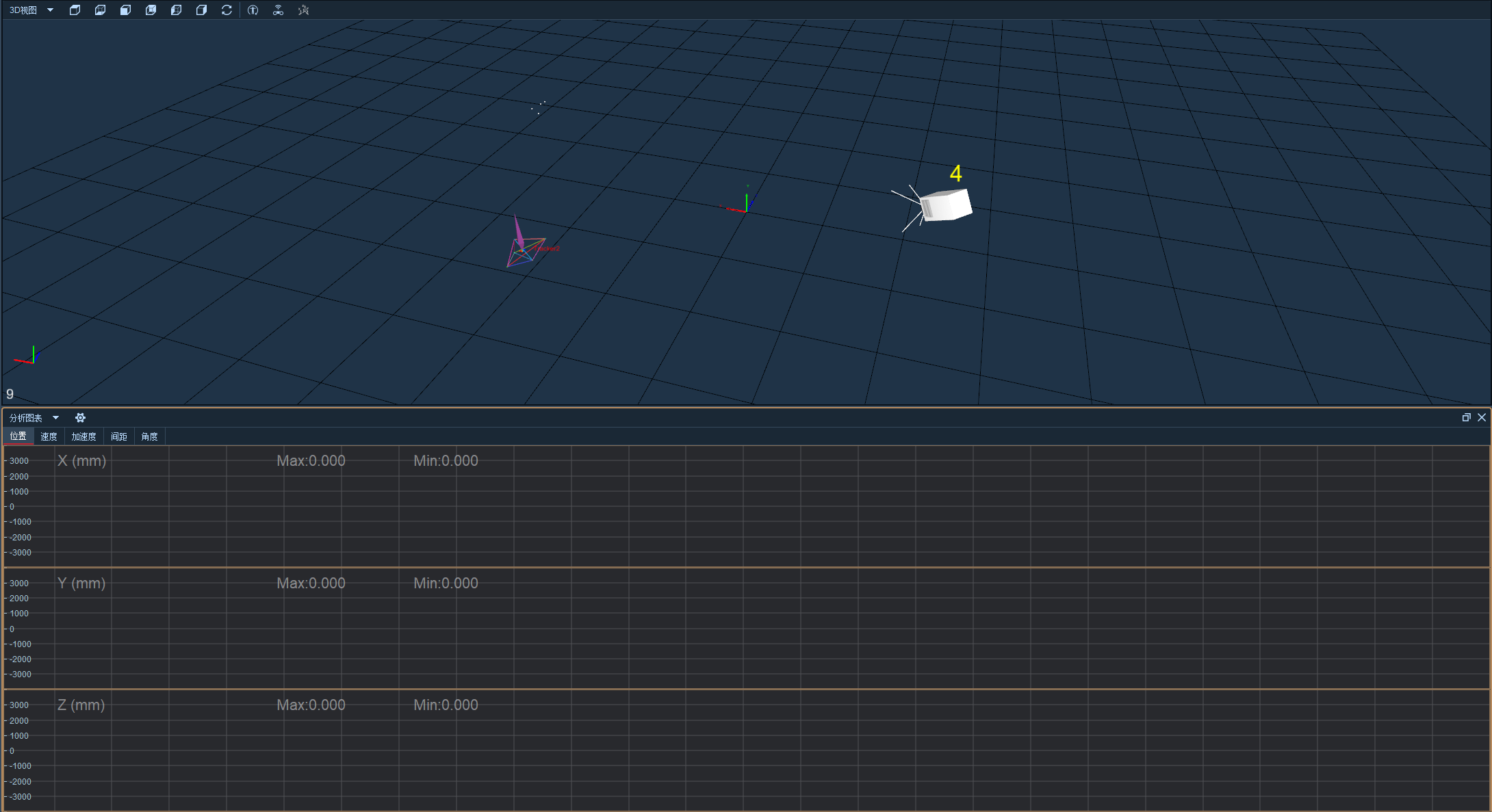

  1. 点击界面上方"窗口分割– 2个窗口：上/下"选项，让主界面分割为上下两个窗格，选中窗格时会有橙色边框，此时点击"视图类型" ，让其中一个窗口显示"3D视图"，一个窗口选择"分析图表"；

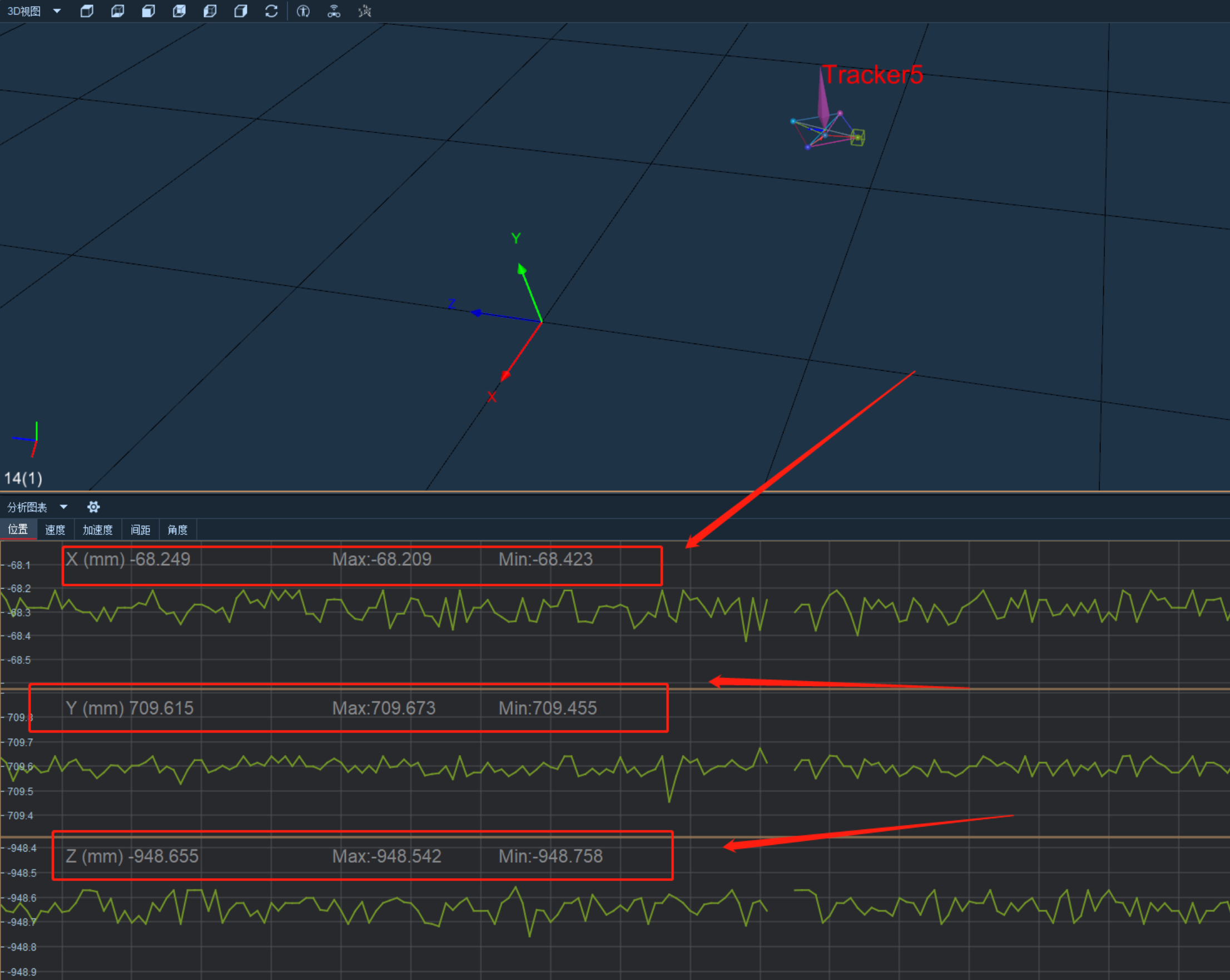

  1. 选中一个命名点后分析图表上会显示出当前值和最大、最小值；
  2. 在分析图表的右侧会显示纵轴刻度值，在实时模式下会根据命名点的数据实时变化；

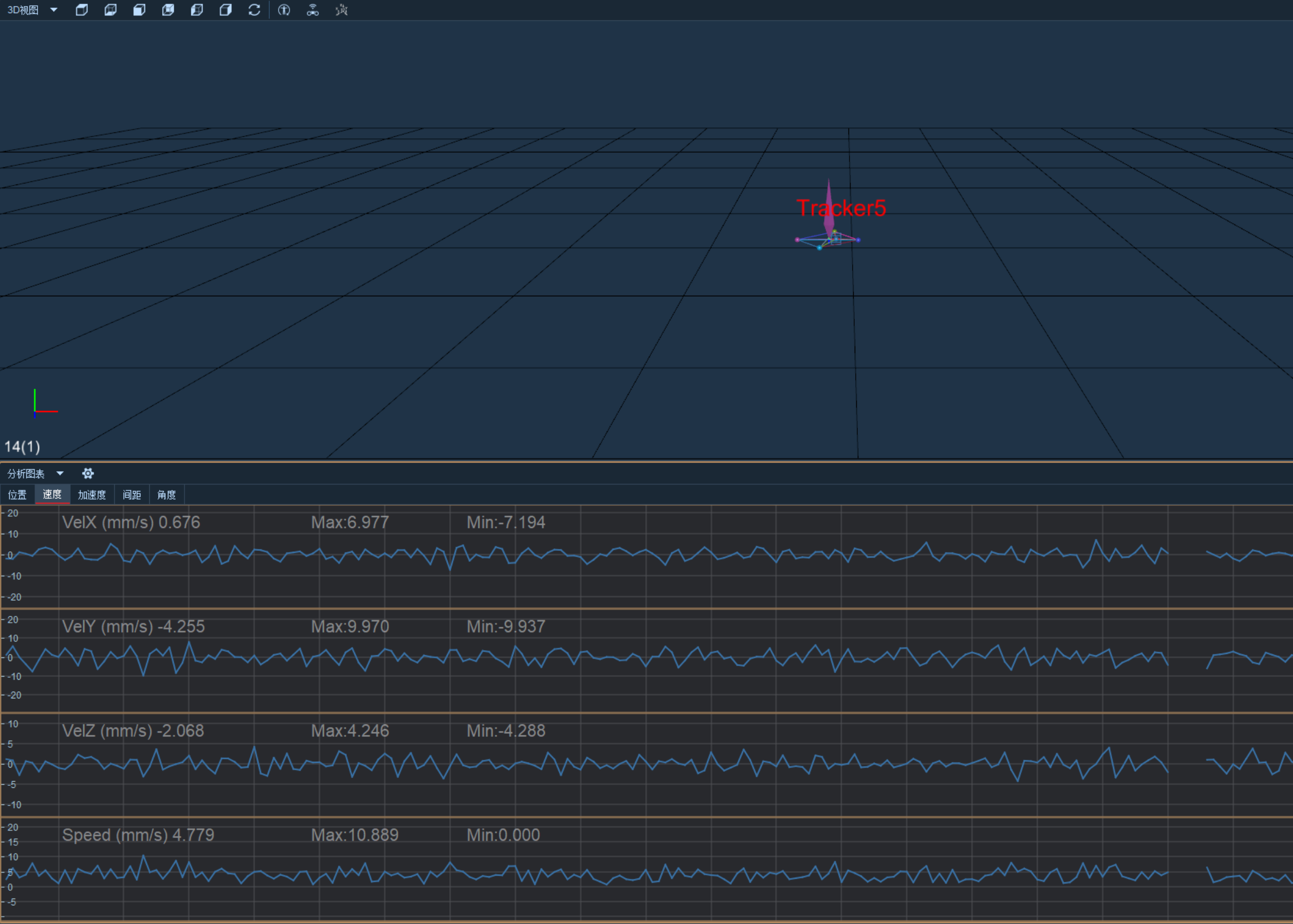

  1. 点击"位置/速度/加速度"表示对 Marker 点所在位置（坐标）、速度、加速度进行分析，如选中"速度"，点击任意 Marker，在图表处可显示出该点的速度和波形曲线，显示当前值和最大最小值；

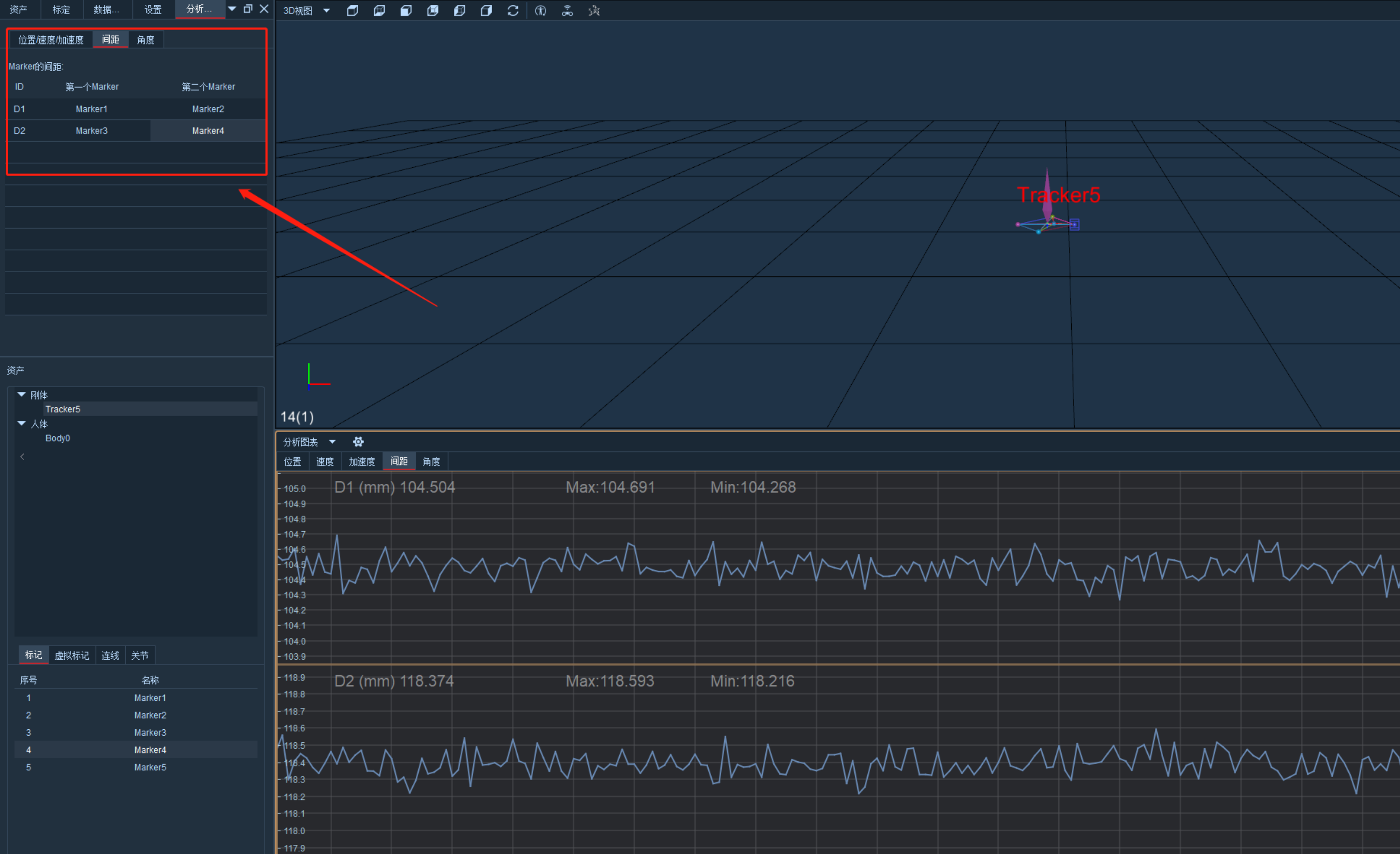

  1. "间距"表示对两个 Marker 点之间直线距离的计算分析，在3D视图或资产面板列表中选择两个Marker，分析图表中会显示出这两个Marker之间的间距和曲线，注意不要选择同一个点。两个点为一组，最多可选择十组点查看间距数据。在间距列表上会显示每一组命名点间距的ID；

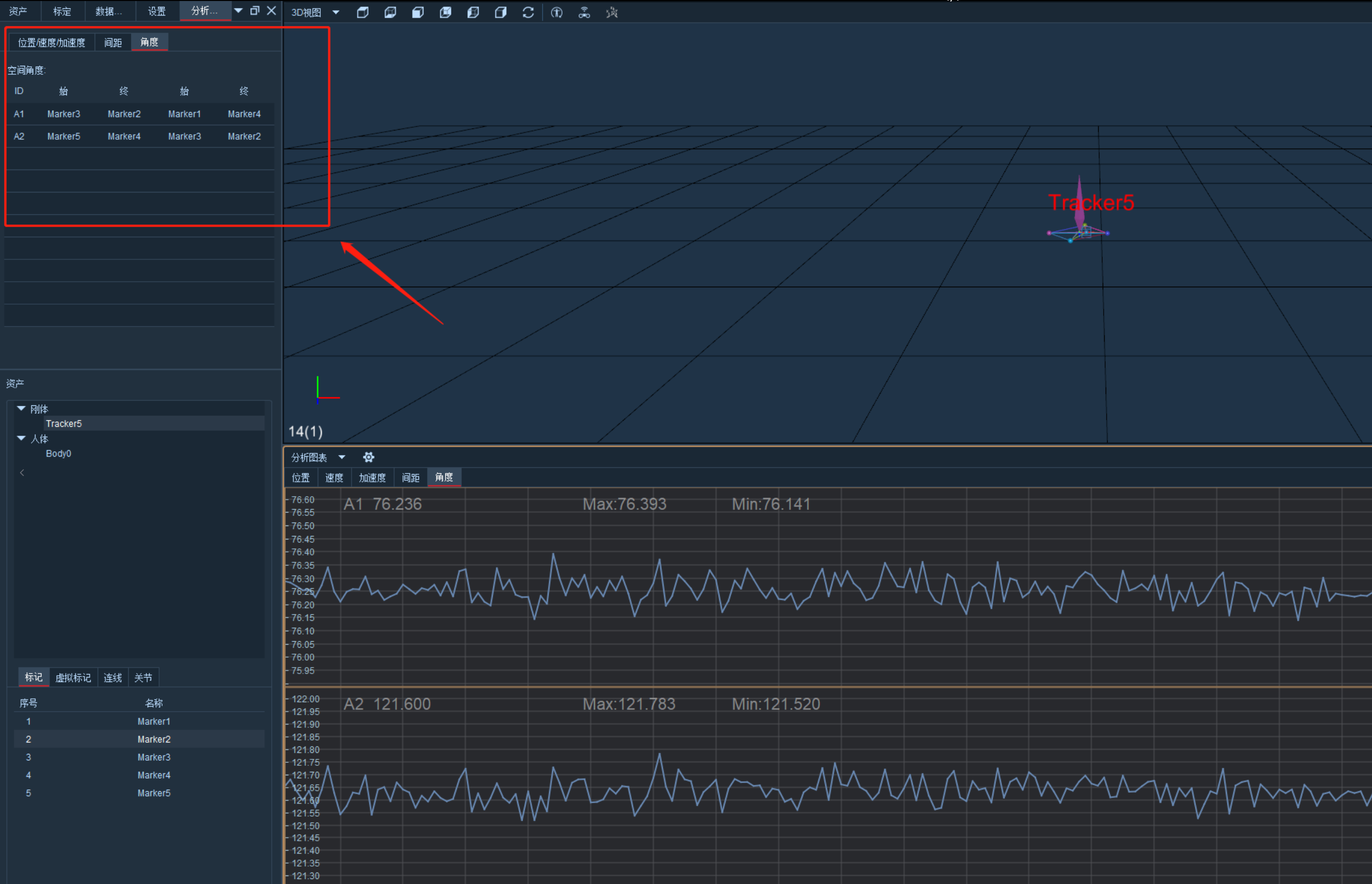

  1. "角度"表示对多个 Marker 点所连直线的夹角，选择四个Marker查看角度数据，分析图表会显示出多个Marker点所呈夹角的角度变化。四个Marker点为一组，最多显示十组数据；

图表交互键​

  1. 按住Shift+滚轮可放大或缩小分析图表数据曲线；
  2. 按住Shift+左键上下移动，可上下平移数据曲线，纵轴上的刻度也会跟随变化；
  3. 按住Ctrl+左键左右移动，会以当前鼠标悬停位置对下方的横轴进行放大或缩小，横轴上显示的刻度也会跟随变化；

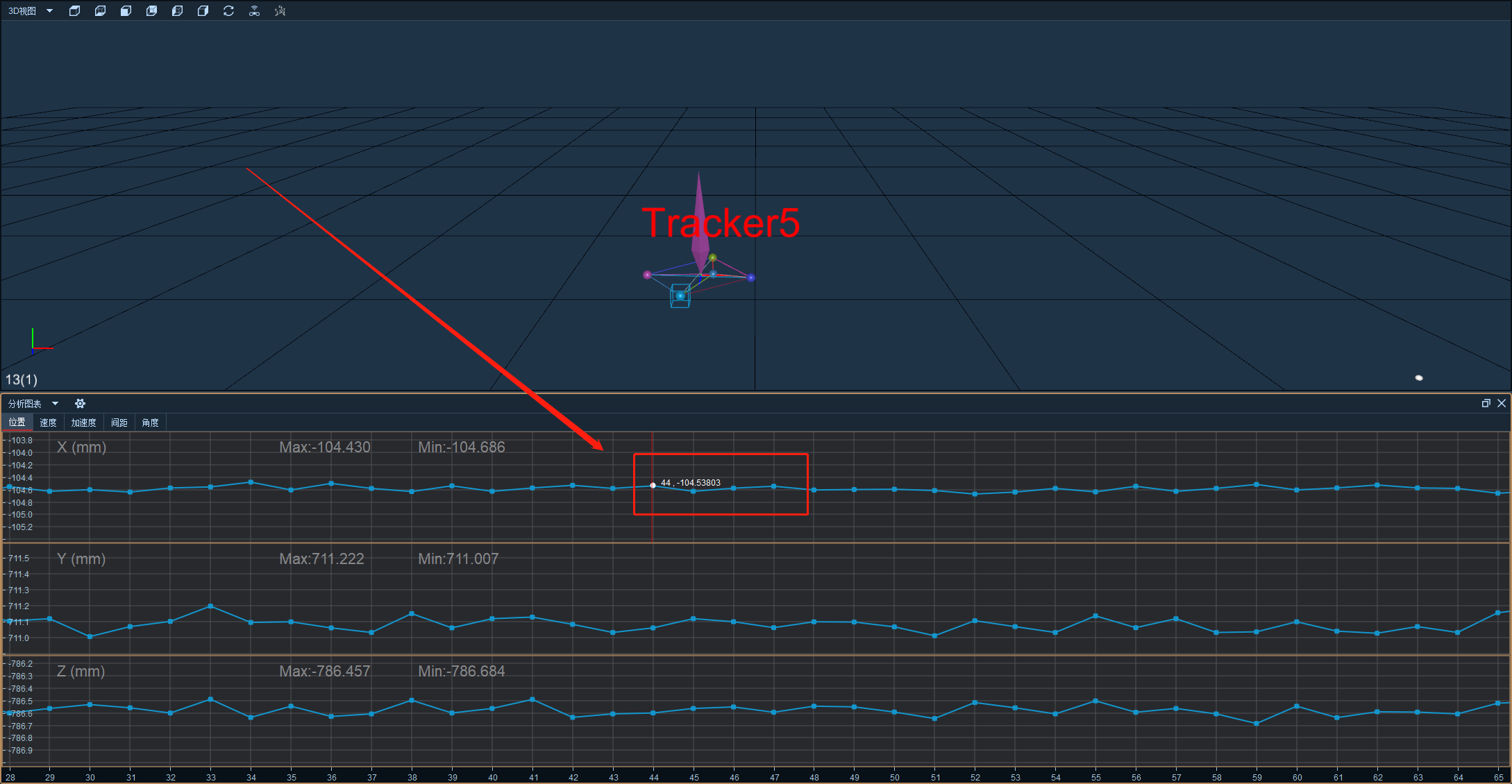

  4. 当鼠标放置在数据曲线的某一帧上时，会显示出这一帧的数值，前面的数字为当前这一帧的帧号，后面的数字为这一帧的值。
tip

在分析图表、模拟图表、VMarker图表、骨骼图表上都可使用交互键进行操作
