（一）标定准备工作

  1. 首先连接镜头，使软件处于播放状态，切换到2D视图，将场地内的反光标记点遮挡或移出场地；
  2. 可通过点击 2D视图上方的“显示所有镜头”按钮，同时观察全部镜头，或双击2D视图中各个镜头，只观察指定的镜头；每个镜头左下角括号里的数表示镜头所能看到的反光标记点数量；
  3. 对场地中的杂点进行去除，常发生的杂点情况有：
    • 阳光照射；
    • 金属桌椅货架、地面反光；
    • 衣服鞋帽上的反光贴/标志、首饰；
    • 散落于捕捉场景中的反光标记点（Marker）；
  4. 通常去除杂点的方法：
    • 拉上窗帘遮蔽阳光；
    • 移除场景中的反光物体；
    • 调节镜头的光圈；
    • 在软件中2D视图下调节设备的阈值参数（通常在 200-600 之间进行调整）；
    • 在软件中2D视图下调节镜头的亮度；
    • 使用软件进行 Mask 处理。
  5. 可在设备面板下方的最小点直径 / 最大点直径区域设置Marker点的最大值与最小值，用以筛选 2D 视图中标记点的直径范围
  6. 进行 Mask 处理
    • 手动模式：2D视图下双击需要处理的镜头进行单画面放大，在“2D 视图”中摁住鼠标滚轮进行拖拉，框住有杂点的区域，杂点即被屏蔽掉。可反复多次进行框选，直至框中视图中的全部杂点被移出；

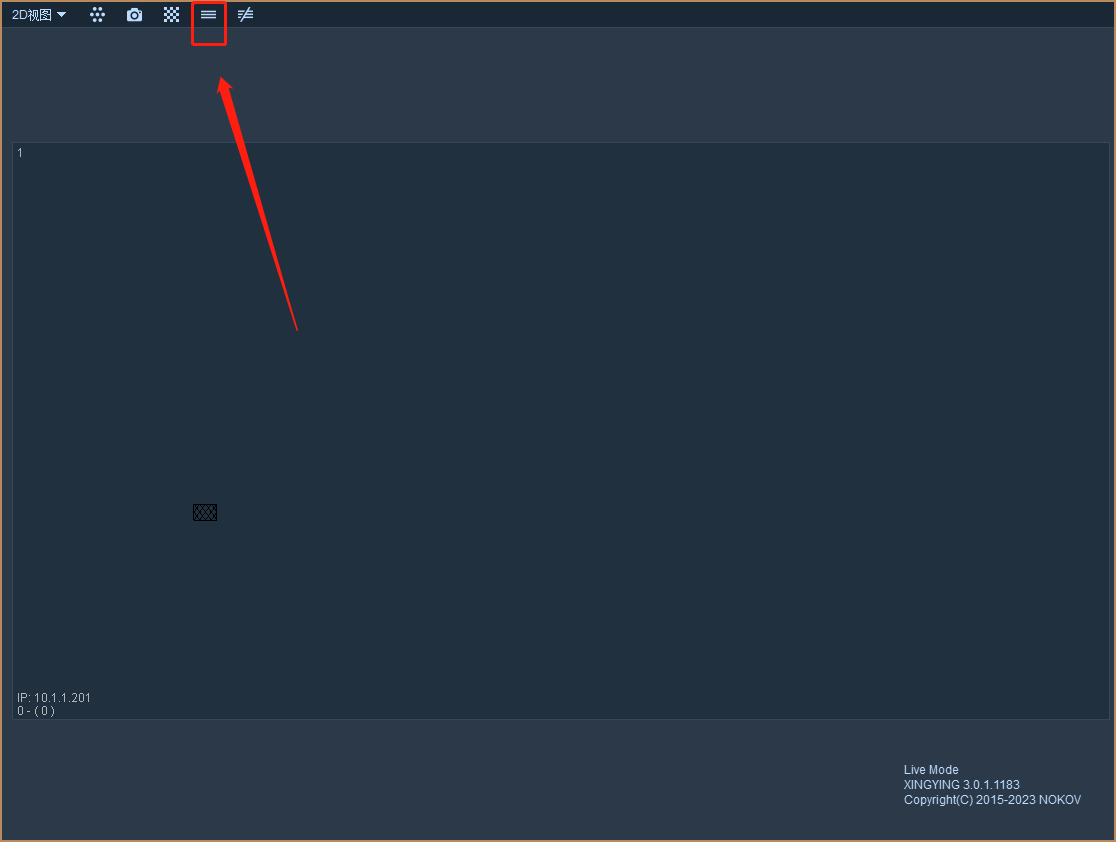

    • 自动模式：点击2D视图上方工具栏中的自动遮蔽按钮（8.1.1），2D视图中所有的2D点都被Mask屏蔽，点击清除遮蔽，则所有Mask都会被删除，在单视图下使用清除遮蔽只会清除当前视图中的Mask；选择自动mask时需要清除场地内有用的真实存在的反光标记点（Marker）；
    • 对于误操作导致Mask框选错误区域，想删掉特定的框中区域，则用鼠标左键点击选中该区域，再点击鼠标右键即可；
8.1.1

8.1.1

  1. 以上操作完成后，标定人员可先持 T 型标定杆在场地内挥动，另一人观察2D 视图下左下角括号里数字是否有大于 3 的情况，若有则表示该镜头视野内有杂点，可重复步骤 5，6进行处理，直至镜头达到最佳标定状态。
warning

最新版本支持在场地中有少量杂点的情况下进行标定，但是为了保障标定效果，还是建议杂点越少越好

​

使用Mask区域模拟水下镜头视角

  1. 水下镜头安装完，场地注水后镜头较难调整，因此需要在注水前进行简单的视场角模拟，减少后续的调整工作。可以在2D视图下设置Mask区域来遮蔽镜头的上下、左右观测视角，模拟镜头进入水下后视场角变小的情况。
  2. 可通过点击2D视图左上角工具栏中的齿轮按钮“遮蔽设置”来打开Mask区域设置功能。
maskquyu1

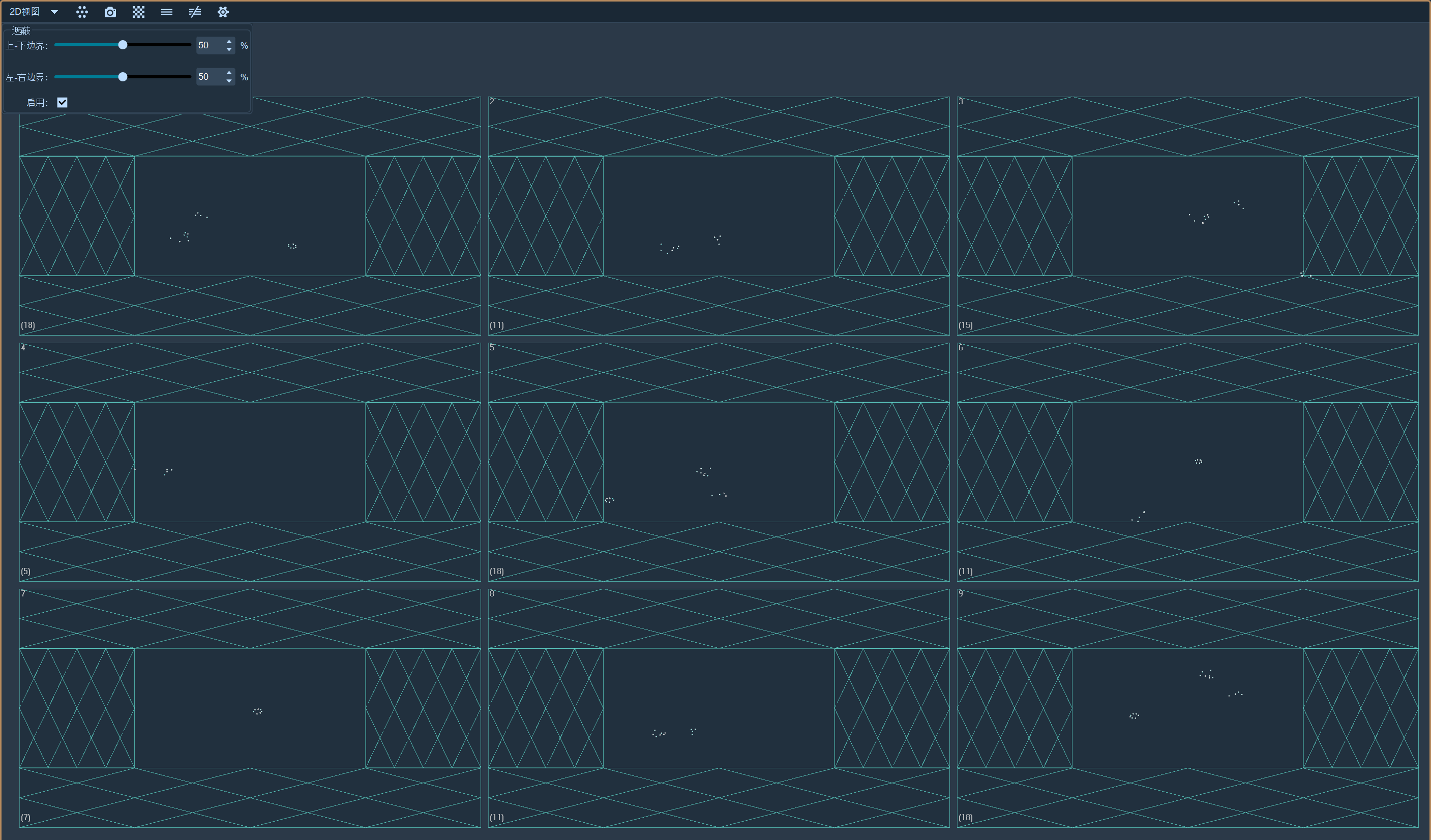

  1. 在输入框中输入值或拖动进度条或点击上下箭头可以对2D视图的上下或左右边界进行Mask区域设置。
  2. 勾选启用复选框，设置的Mask区域生效，2D视图的上下或左右边界会显示出蓝色的Mask区域，与手动绘制的黑色Mask区域相区分。
maskquyu2
  1. 也可进入单视图对单个镜头设置Mask区域。
