同步盒设置

一、 同步盒简介​

同步盒可用于实现NOKOV光学动作捕捉镜头与外部设备之间的同步功能。同步盒的同步输入功能支持专业视频Genlock同步信号以及通用的TTL电平同步信号，同步输出功能可输出多个TTL同步信号，以实现对多个外部设备的触发和同步。

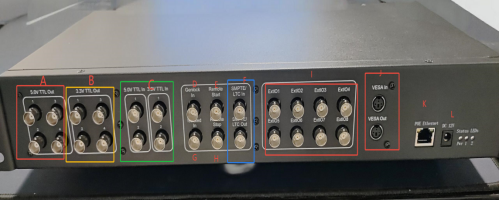

同步盒前面板上的同步输入接口如图所示。

BNC连接线

在前面板上，同步盒包括5个BNC输入接口这些接口的主要功能和特性如下：

A：5V通用TTL同步输出接口

通用TTL同步输出接口包括4个BNC接口，4个BNC接口输出相同的TTL同步输出信号，数字信号，5V电平，用于触发和同步多个外部设备。同步输出接口需与同步输出接口配对使用。

B：3.3V通用TTL同步输出接口

通用TTL同步输出接口包括4个BNC接口，4个BNC接口输出相同的TTL同步输出信号，数字信号，3.3V电平，用于触发和同步多个外部设备。同步输出接口需与同步输出接口配对使用。

C：通用TTL同步输入接口

BNC接口，TTL数字信号，两个5V电平与两个3.3 V电平，该输入接口在硬件上关联了8个同步输出接口。

D：Genlock同步输入接口

BNC接口，75Ω阻抗，支持标清（SD）Black Burst或高清（HD）Tri-Level模拟信号，用于将NOKOV光学动作捕捉镜头同步锁定到外部视频源。

E：Remote Start输入接口

远程控制开始播放；待开发

F：Trigger触发同步输入输出接口

BNC接口，TTL数字信号，5V电平，外部设备可通过该同步输入输出接口实现对NOKOV光学动作捕捉镜头的触发和同步。

G：隔离同步输入接口，

当同步源高于正常逻辑3.3V时使用，或者有不同的参考。

H：Remote Stop输入接口

远程控制暂停播放；待开发

I：Extio1输入接口

Extio1扩展口；待开发

J：VESA in\VESA Out输入接口

VESA视频同步输入/输出；待开发

K：POE连接端口

当需要同步盒与相机同步时，需要将网线一头插在同步盒POE接口上另一头插在连接201镜头交换机上。

L：12V电源接口与电源输入提示灯，

当接入POE或者插入12V电源时提示灯亮起。

注意：在同步盒中，由于Genlock同步输入接口/Genlock同步输出接口、Trigger触发同步输入接口/Trigger触发同步输出接口，都需要接到NOKOV光学动作捕捉镜头的同步输入接口上，所以在实际使用中这两个同步功能只能二选一。

二、 同步盒的使用方法​

同步盒的使用方法如下：

1、 如需启用 Genlock 同步功能：使用 BNC 线缆，将外部同步源（Genlock 信号发生器、专业摄像机等）的 Genlock 输出端接入同步盒 Genlock 同步输入接口；再把待同步设备连接至 TTL 输出接口。

BNC转RCA连接线

2、 当需要使用Trigger触发同步功能时，将通过BNC连接线连接到同步盒 的Trigger触发同步输入接口上，再把待同步设备连接至 TTL 输出接口。

3、 使用网线将同步盒接入交换机，借助 PoE 供电方式由交换机为同步盒提供工作电源。

4、 至此，同步盒 就可以根据需要实现与NOKOV光学动作捕捉镜头和外部设备之间触发与同步功能了。

三、 同步盒与软件使用​

下面就以Bertec测力台为例：

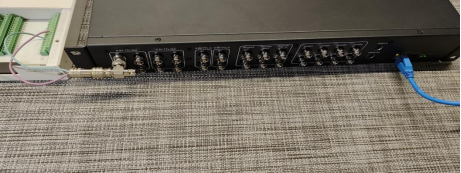

1、 首先将测力台设备与同步盒连接，再将网线一头插在交换机一头插在同步盒POE端口上

时间码与同步盒连接

2、 打开软件，连接镜头，连接镜头后提示镜头与同步盒设备数量，点击设置选择同步盒设置，点击信息中的同步盒设备，然后勾选内部时钟输入源设置，输出选择TTL Out 1输出模式选择高电平输出，点击播放，配置测力台，使测力台受力；

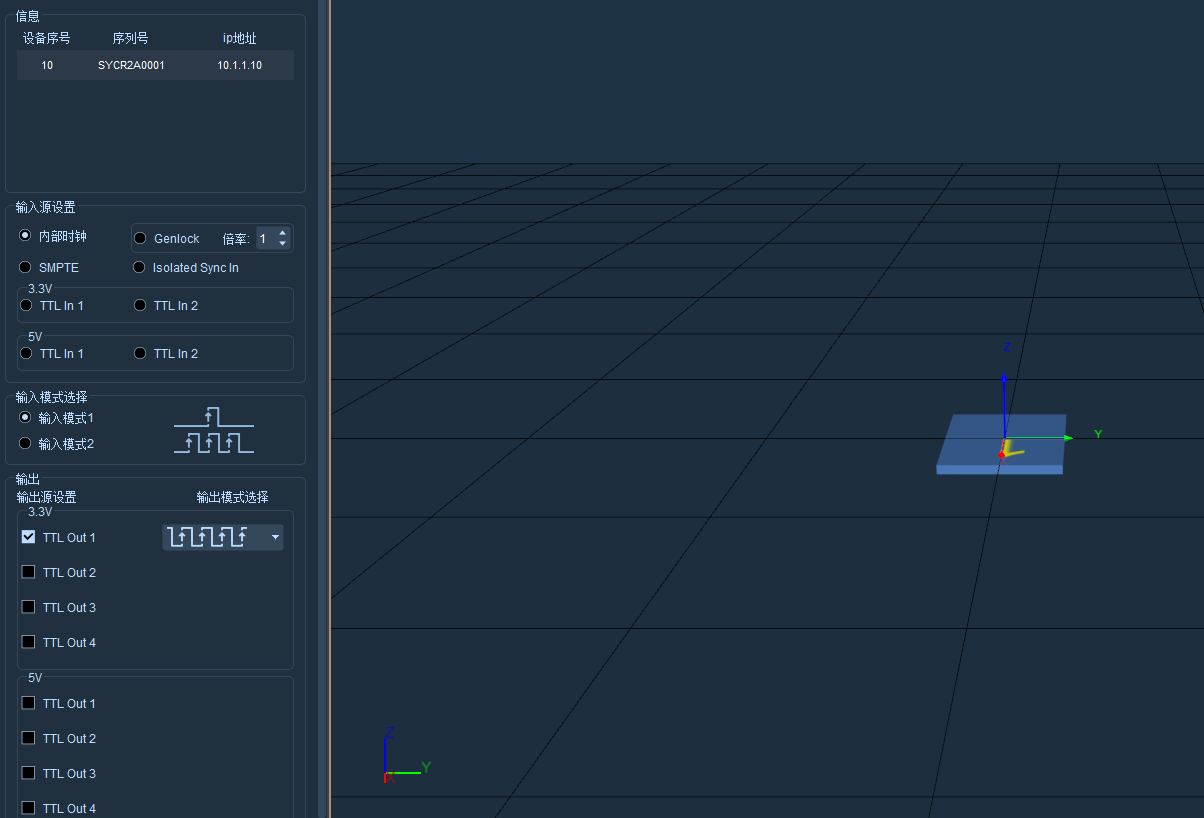

测力台配置与同步盒配置

时间码为例：

1、 首先使用同步线将时间码与同步盒连接，长按时间码电源键开机；

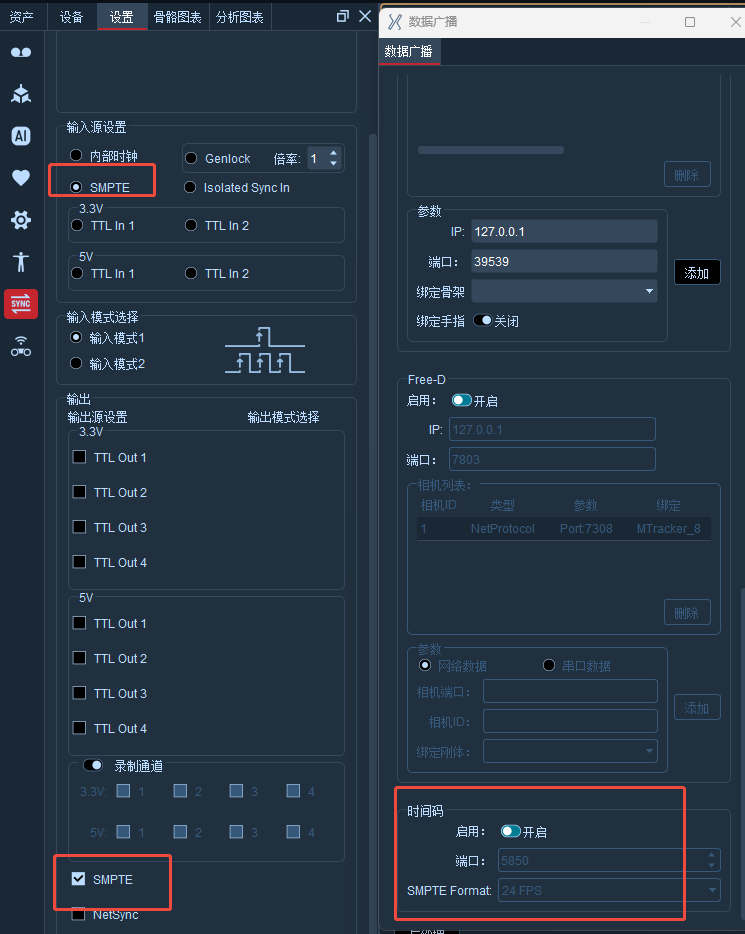

2、 打开软件，连接镜头，点击设置选择同步盒设置，点击信息中的同步盒设备，然后勾选SMPTE，选择输入模式2，输出选择TSMPTE；

3、 点击数据广播，下滑找到Time Code，打开启用开关，端口：5850，SMPTE Format：设置24fps（与时间码中一致）点击播放后可以在视图左下角看到与时间码一致的时间了

企业微信截图_1756279294601

四、 同步盒软件功能介绍​

输入源设置

内部时钟：内置同步触发开关；

Genlock-倍率：同步倍频式触发输入；

SMPTE：时间码设置开关；

Isolated Sync In：隔离同步输入接口；

3.3V\5V：通用TTL同步输入接口；

输入模式

输入模式1：低电平触发一次；

输入模式2：低电平连续触发；

输出源设置

3V/5V 输出模式为通用 TTL 同步输出接口，共 4 路 BNC 端口，所有端口输出一致的 TTL 数字同步信号，用于对多台外部设备进行触发和时序同步；该同步输出接口必须与同步输入接口配对工作。

录制通道：当勾选了某个通道后，该通道用于输出 录制同步信号，空闲状态时通道输出低电平，点击开始录制按钮后该通道输出高电平并保持，点击停止录制按钮后，输出低电平并保持；

SMPTE：同步输入输出接口实现对NOKOV光学动作捕捉镜头的触发和同步；

NetSync：NetSync是网络同步功能，用于和外部设备进行网络同步，数据格式是可以公开的；
