AD模拟方式的测力台和肌电不能与usb方式的数字测力台混用；

AD模拟方式的测力台和肌电不能与网络数字测力台混用；

AD模拟方式的测力台和肌电不能与数字肌电混用；

AD模拟方式连接Bertec测力台​

  1. XINGYING软件支持通过NI6218/6225方式接入Bertec测力台。
  2. AD接入测力台方案需要使用镜头的触发同步。
  3. 模拟Bertec测力台步骤：
  • 在 Bertec 测力台的短边下侧会有一个接线口，将配套的连接线的两端分别与测力台和放大器进行连接，将 NI AD 采集卡上的模拟信号线连接放大器的另一个接口上
  • 准备一根3.5mm 转双莲花音频线（3.5mm 端为细口径的线缆），用于连接 NOKOV 动作捕捉系统的主镜头与 NI AD采集卡，将同步线的 3.5mm 端插入主镜头背后 AUX 口，将同步线另一端的白色莲花头通过转接头，与跳线连接，跳线连接到NI AD采集卡上
  • 在模拟信号线中找出以下信号线——Fx-CH1、Fy-CH2、Fz-CH3、Mx-CH4、My-CH5、Mz-CH6、GND，将信号线正确连接到 NI AD 采集卡上，所有线缆接完后，AD 采集卡通过配套的 USB 线连接到电脑，将放大器和AD采集卡通电。
  • 安装NI AD 采集卡驱动程序，驱动安装程序请联系Nokov工程师获取
  • 将放大器通电，放大器上的指示灯亮起，按下信号放大器的Zero按钮将信号归零；

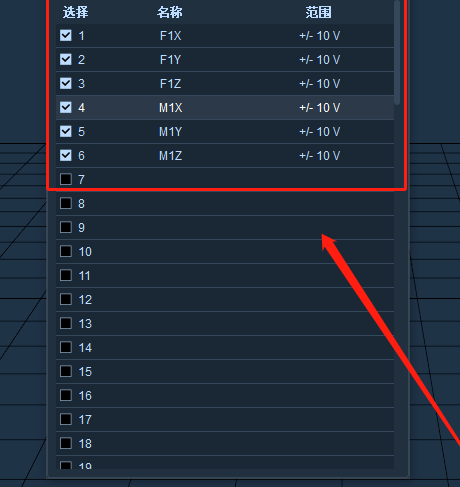

  1. 打开 XINGYING ，点击软件上方的第三方设备菜单栏--通道配置，在通道配置窗口中配置Bertec的模拟信号通道，在列表中点击右键选择“Bertec--FP1”，也可以按照测试台的输出范围来配置每个通道的量程，在列表的“范围”这一列双击，在下拉框中可选择+/-10mV、+/-10V等量程。通道配置完成后点击左上方的“选择”按钮全选上所有模拟通道，再次点击即可取消加载所有通道。

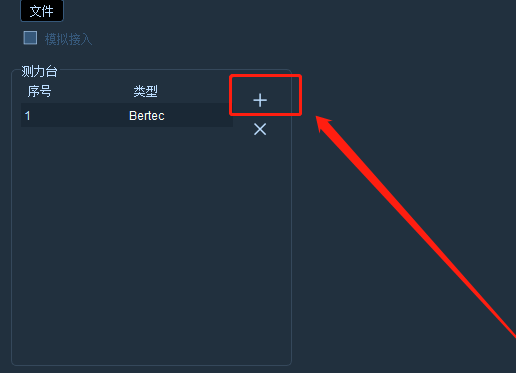

  1. 点击软件上方的第三方设备菜单栏，选择“测力台参数设置”选项，在测力台参数设置窗口中点击“ ＋”号，在右侧的测力台规格下拉列表中，选择Bertec（模拟）；
  1. 选中测力台名称，选择对应测力台类型，在右侧设置Bertec测力台的参数：测力台规格、在空间中的位置、方向以及校准矩阵;

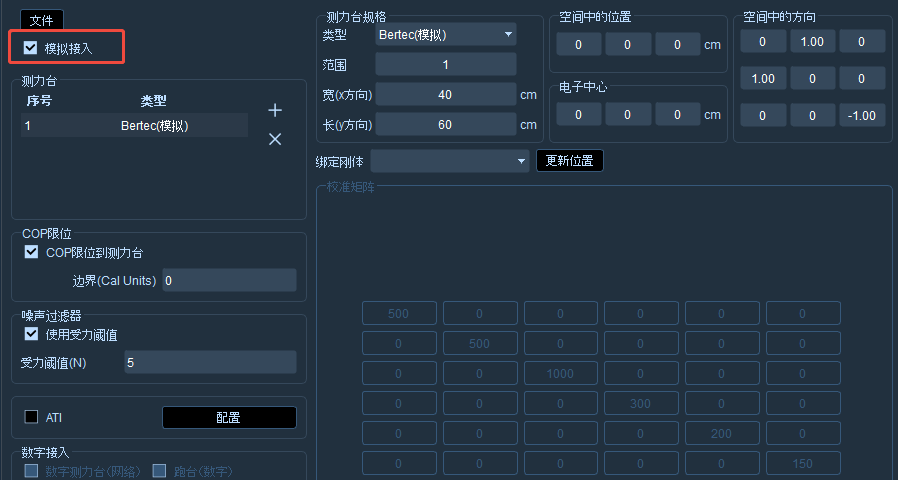

  2. 配置完模拟通道后，AD模拟测力台需要手动勾选上“模拟接入”选项，在使用AD模拟测力台时，若未添加通道直接勾选“模拟接入”，软件会弹窗提示“模拟通道数量和测力台数量不匹配”，此时需要先配置模拟通道后再勾选“模拟接入”选项；

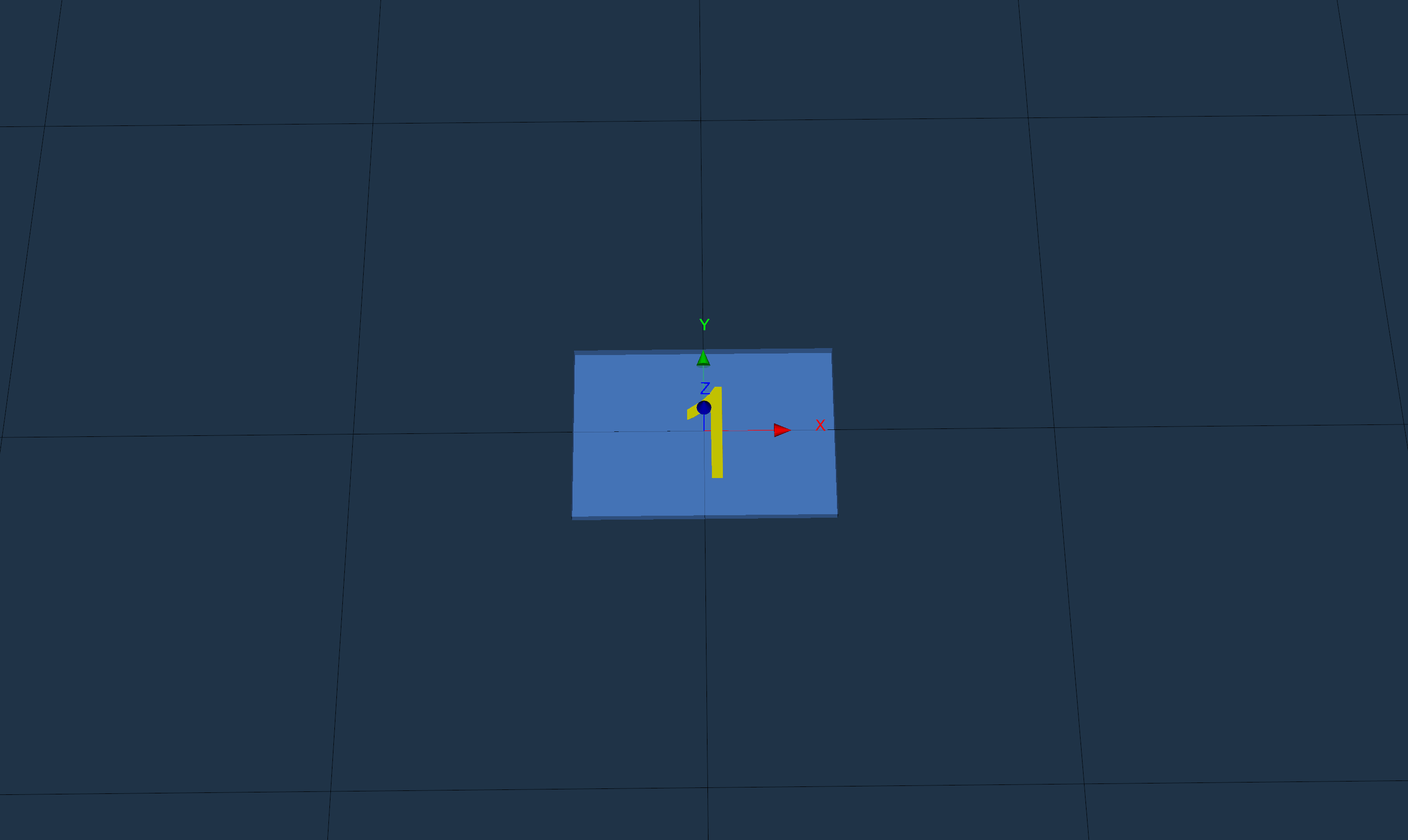

  1. 关闭设置窗口，在3D视图上会显示出Bertec测力台，测力台上会实时显示力的位置和测试台的序号。

USB方式接入Bertec测力台​

  1. 数字Bertec测力台连接步骤
  • 在 Bertec 测力台的短边下侧会有一个接线口，将配套的连接线的两端分别与测力台和放大器进行连接，将 NI AD 采集卡上的模拟信号线连接放大器的另一个接口上
  • 将配套的白色USB线连接电脑与放大器

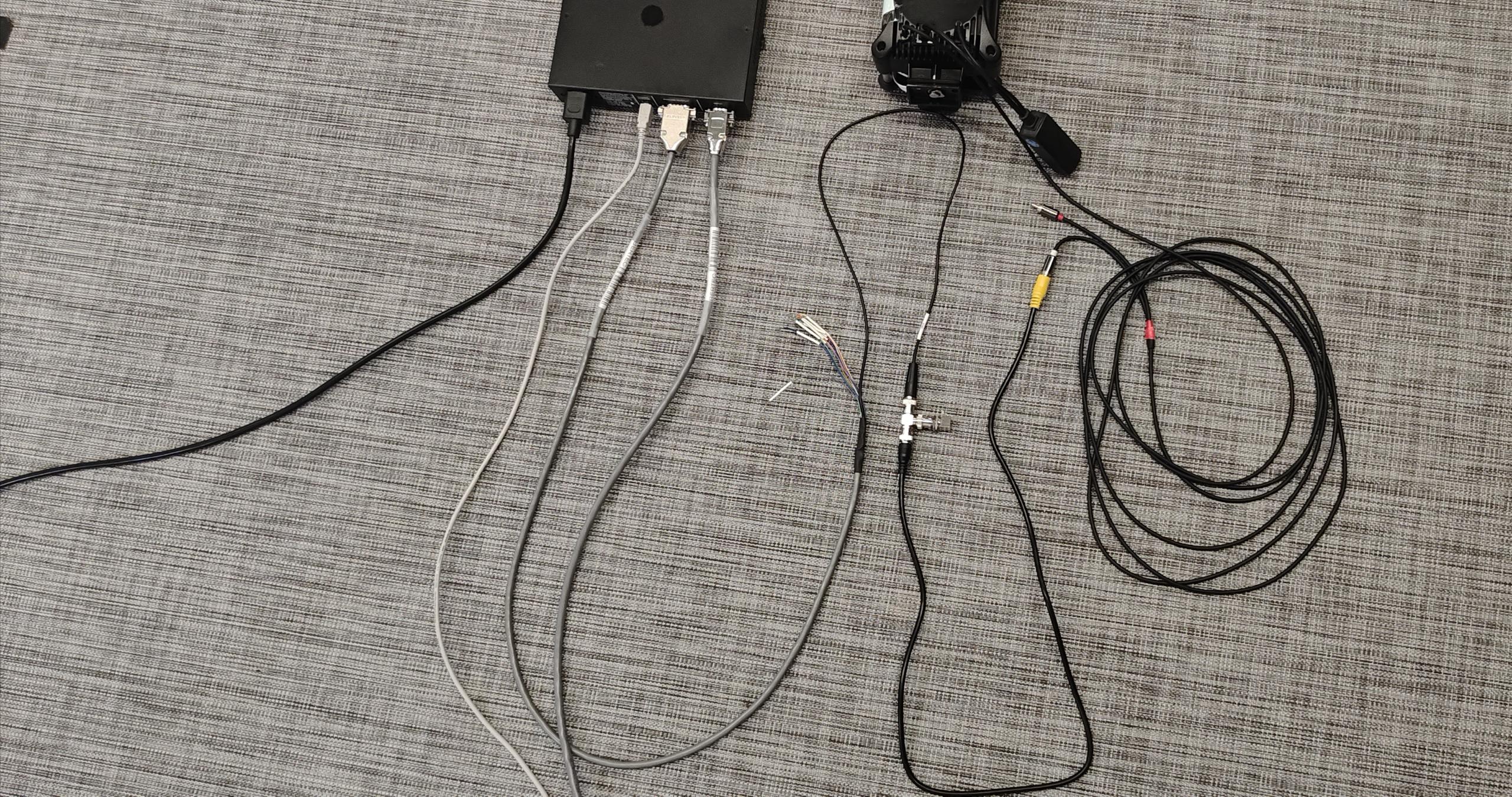

  • 准备一根3.5mm 转双莲花音频线（3.5mm 端为细口径的线缆），将同步线的 3.5mm 端插入主镜头背后 AUX 口，使用转接头将同步线另一端的白色莲花头与跳线相连
  • 将放大器通电，放大器上的指示灯亮起，按下信号放大器的Zero按钮将信号归零；
03af9a2123a69f350fb1100a231e5cca

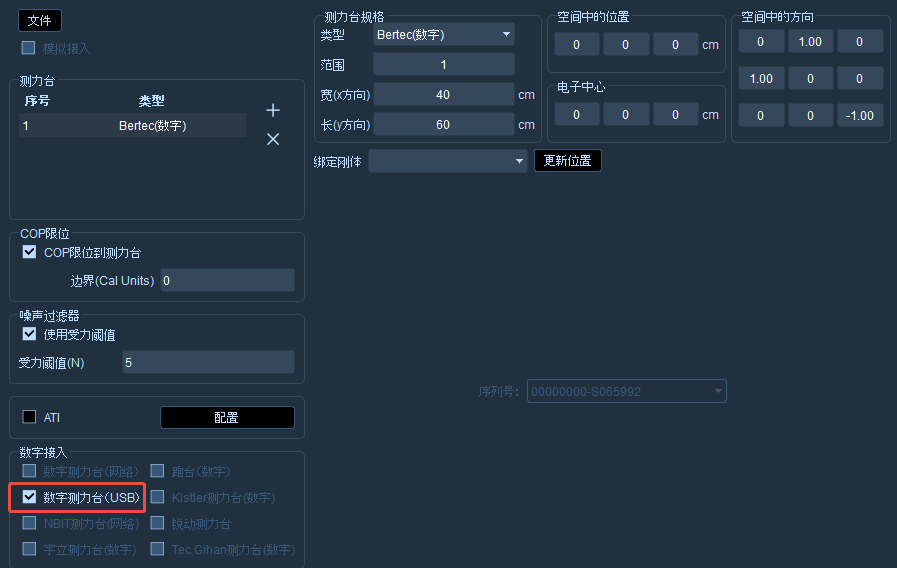

  1. 打开XINGYING软件，点击第三方设备菜单栏，选择“测力台配置”，点击“+”，在右侧的测力台规格下拉列表中，选择Bertec（数字），在测力台参数设置窗口下方的“其他配置”中，勾选上“数字测力台（USB）”选项，在窗口右侧的“测力台规格”中根据测力台的大小来设置长宽；“在空间中的方向、在空间中的位置”中的参数可以使用系统默认的参数，也可根据您的需要自行修改其中的参数，窗口右侧下方会显示出测力台的序列号；
  1. 关闭测力台参数设置窗口，数字Bertec测力台已经添加在3D视图中并可以开始使用了；
