ATI

（一）ATI软件安装​

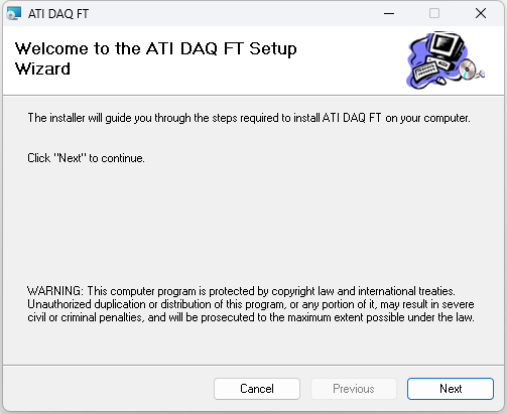

  1. 双击运行程序，按照软件提示选择默认选项完成安装。

（二）ATI设备连接​

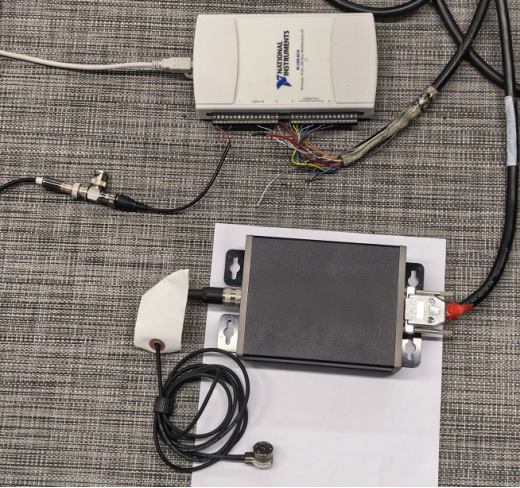

  1. 将数据采集盒与测力台通过专用线缆连接。
  2. 将镜头同步线插入同步接口。
  3. 将采集盒的USB接口连接至电脑。

（三）软件使用​

  1. 打开软件并连接镜头，随后点击播放。

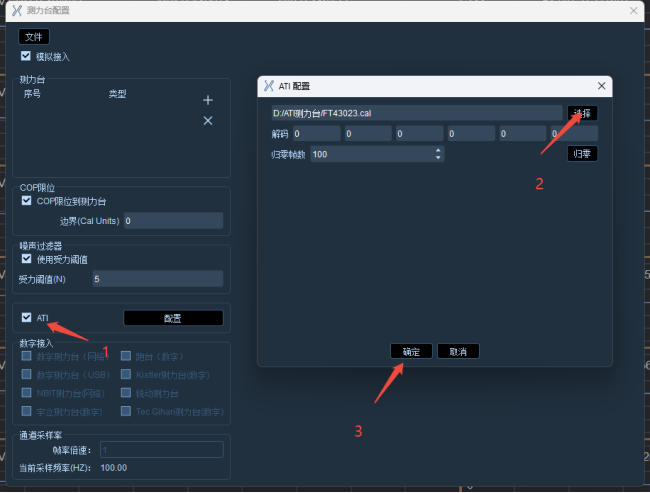

  2. 点击“第三方设备” → “测力台配置”，勾选“ATI”。在弹出的窗口中，选择厂家提供的标定文件，点击“确定”

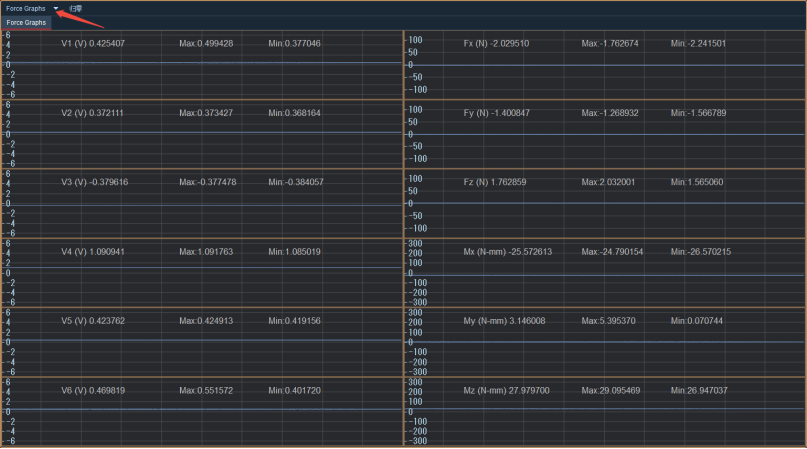

  1. 在 3D 视图的顶部下拉菜单切换至 Force Graphs 视图后，该视图左侧显示原始电压信号，右侧显示经标定转换后的六维力数据（Fx, Fy, Fz, Mx, My, Mz）。
