（三）光学+AI标定

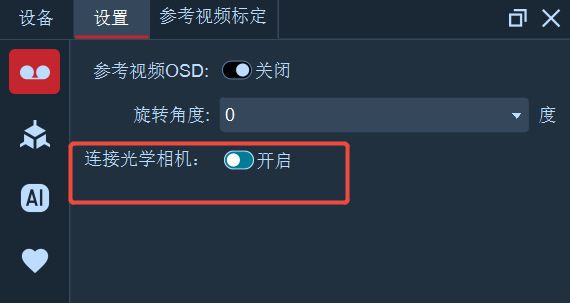

  1. 打开设置--其他设置，将连接光学相机的选项开启，在智能设置中将"Markerless"开关开启；​

  1. 点击连接镜头按钮，将标定轴向设置为Y轴向上，L型标定杆的长轴面向摆放的AI相机，接下来对光学镜头进行基础标定，基础标定的详细说明请参考"https://app.gitbook.com/o/cWovMelQUrwvhluA5X1N/s/fFOzbZzqEIXtcMJqykWS/ba-biao-ding-fen-lei/er-ji-chu-biao-ding"。​

  2. 光学镜头标定完成后将L型杆放在AI相机的可视区域中，打开参考视频视图，点击视图--参考视频标定，选择"L标定"，点击标定面板底部的"冻结帧"按钮，接下来在每个AI相机的参考视频视图中点击L型杆上的四个Marker球，完成后点击"添加帧"按钮，此时标定记录中会打印"L标定成功"的提示；​

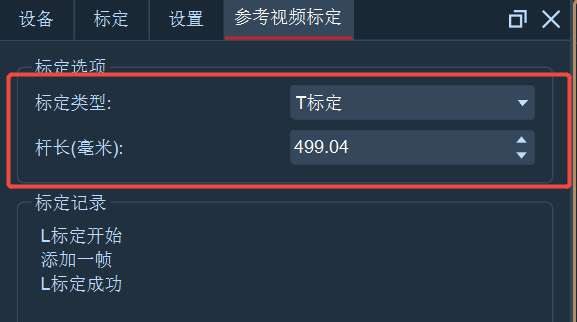

  1. 参考视频标定面板中的标定类型会自动选择"T标定"，在杆长输入框中输入本次用来标定的T型杆的长度
  1. 点击"开始标定"按钮，标定人员手持T型杆选择一个位置站立不动，点击"冻结帧" 按钮，在每个AI相机的参考视频视图中点击T型杆上的三个Marker球，点击完毕后点击"添加帧" 按钮，添加了一帧标定数据后，标定人员再次调整位置按以上操作添加样本帧，直到标定出结果，标定结果建议在"良好" 及其以上，若结果为"差"，我们建议您重新标定。在标定过程中面板上会打印当前的标定状态以及添加的样本帧数；
  2. 上述步骤操作完成后，光学镜头和AI相机就已经标定完成了，若它们同时使用，则还需要将光学镜头和AI相机的原点位置保持一致，分别对光学镜头和AI相机进行原点标定；
  3. 将L型标定杆放在一个光学镜头既可以看到AI相机也可以看到的位置，然后对光学镜头进行原点标定，对AI相机也进行原点标定，需要注意的一点是L型标定杆长轴朝向的位置确定了模特创建人体时面朝的方向；

光学镜头的原点标定说明请参考"https://app.gitbook.com/o/cWovMelQUrwvhluA5X1N/s/fFOzbZzqEIXtcMJqykWS/ba-biao-ding-fen-lei/si-yuan-dian-biao-ding" ，AI相机原点标定说明请参考"https://app.gitbook.com/o/cWovMelQUrwvhluA5X1N/s/iP8Bh1ciDvzrCdAPvZoM/~/changes/14/si-biao-ding/er-yuan-dian-biao-ding"。
