4、原点标定

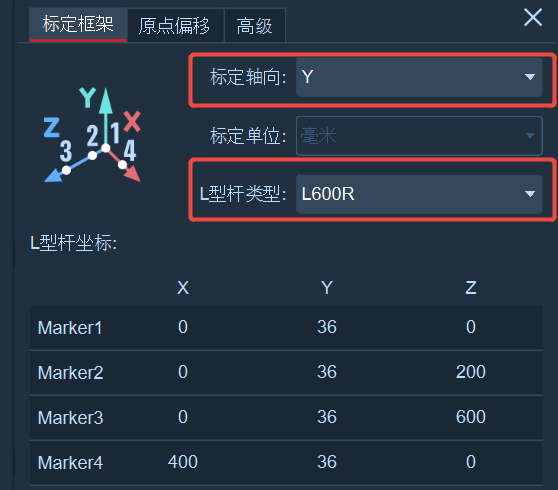

  • 标定完成后，在3D视图中会显示出坐标原点。若需要更新原点位置，请打开标定面板，点击齿轮按钮，将标定轴向设置为Y轴。打开参考视频标定面板，将标定类型设置为“原点标定”，选择正确的L型标定杆类型，点击开始标定按钮。
image (351)
  1. 将L型杆放置在场地中，Y轴向上时，L型杆的长轴为Z轴，短边为X轴。
  2. 点击冻结帧，按照“标定记录”中的提示在每个参考视频视图上按序点击L型杆上的Marker点。
image (351)
  1. 完成后点击添加帧，完成标定后，切换到3D视图，原点位置已经更新。
info

注意事项：

  • 要按照标定记录中提示的顺序进行点击，依次点击“1、2、3、4”位置的Marker点
  • 若看不清L型杆的Marker点，可以用鼠标中键在参考视频中将图像进行放大或缩小来点击Marker点
  • 在点击Marker点时，尽量不要点错位置或点歪，在图像中点击Marker点的正中心
