（二）标定准备

镜头角度

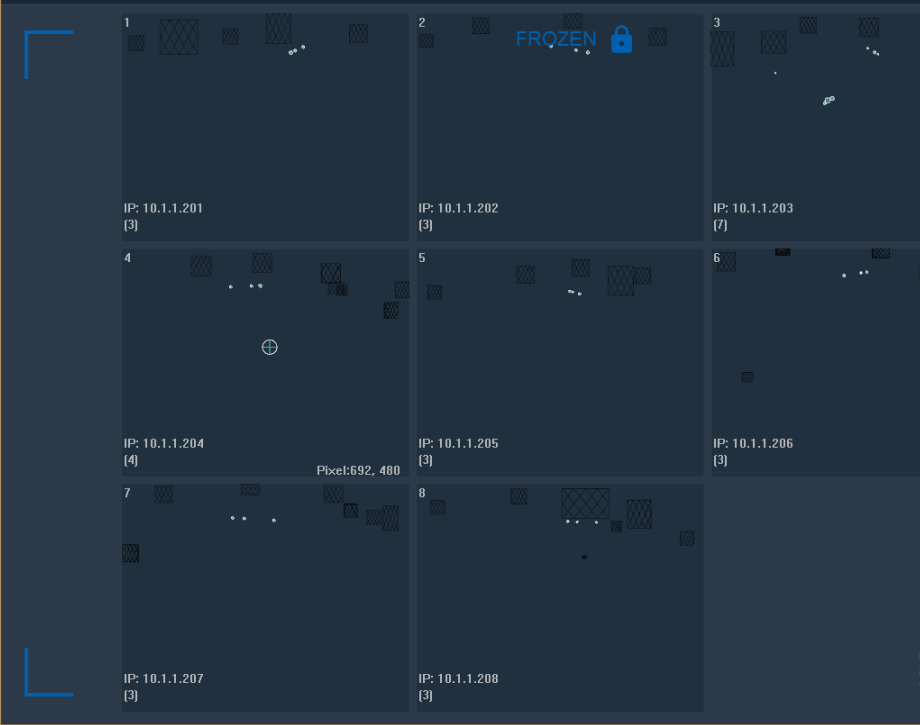

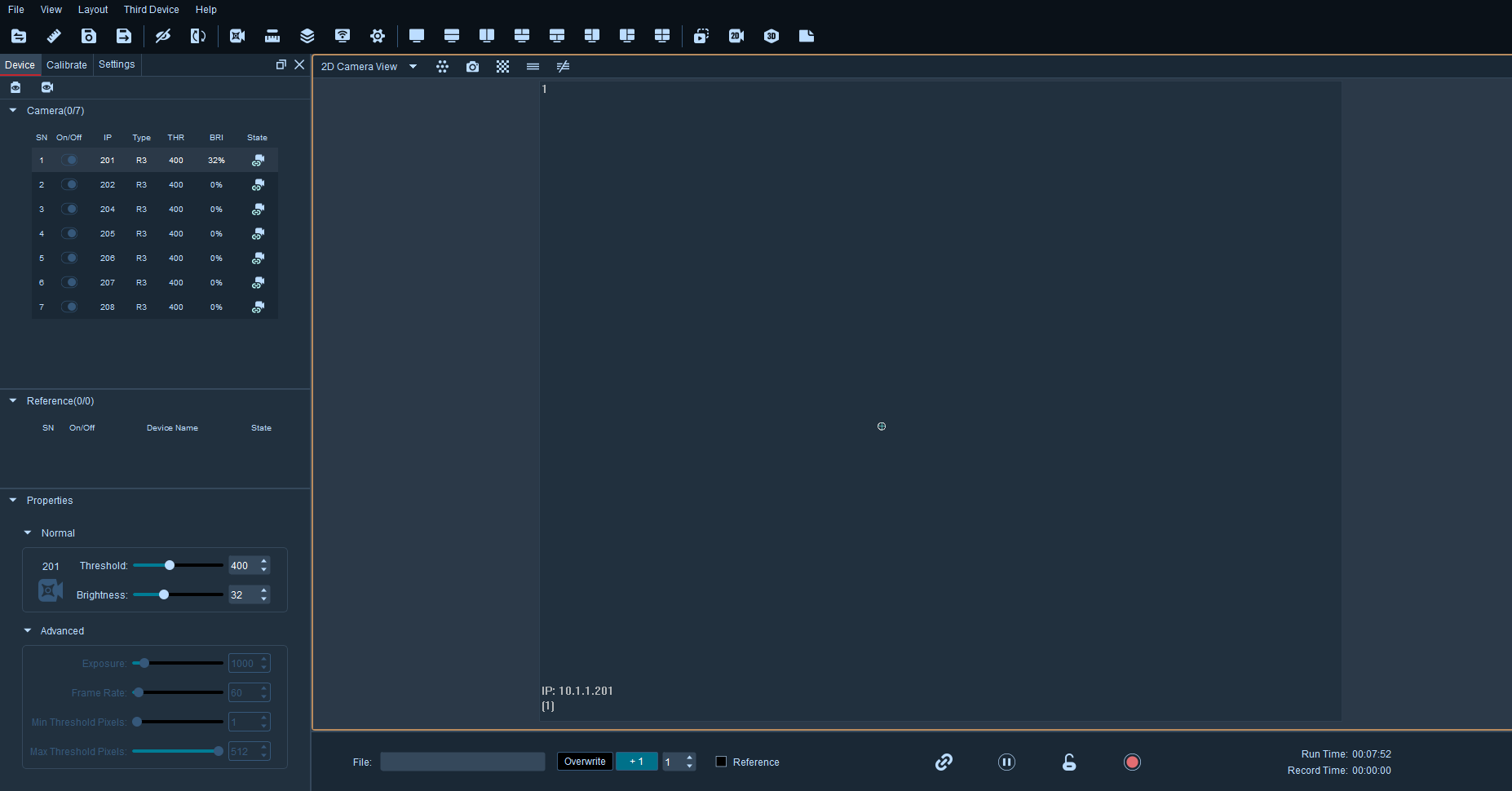

• 点击主视图上方的下拉列表，在下拉列表中选择"2D视图"将主视图切换为 2D 视图，可通过点击界面上方显示所有镜头显示出每个镜头的成像情况，可实时看到各个镜头的反光点、杂点（5.2.1）；

5.2.1

• 在2D视图中点击鼠标右键点击，可选择显示出每个镜头的IP；

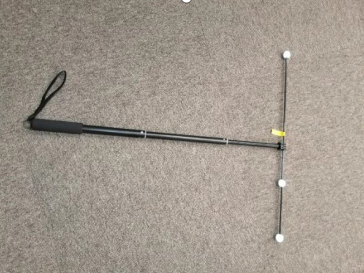

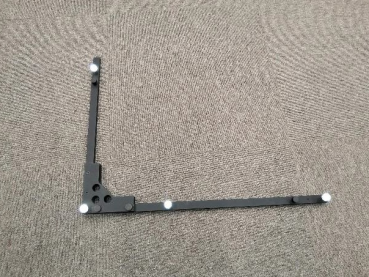

• 准备好 L 型标定杆（5.2.2）和 T 型标定杆（5.2.3），并先将 L型标定杆置于动作捕捉的场地正中央；

5.2.2

5.2.3

1. 通过调节C型夹或者支架锁扣，调整每个镜头的位置，四个位于正方形区域中间的镜头，正对另一条边的镜头，向下倾斜45°。四个位于角落的镜头，正对对角线的镜头，向下倾斜40°；

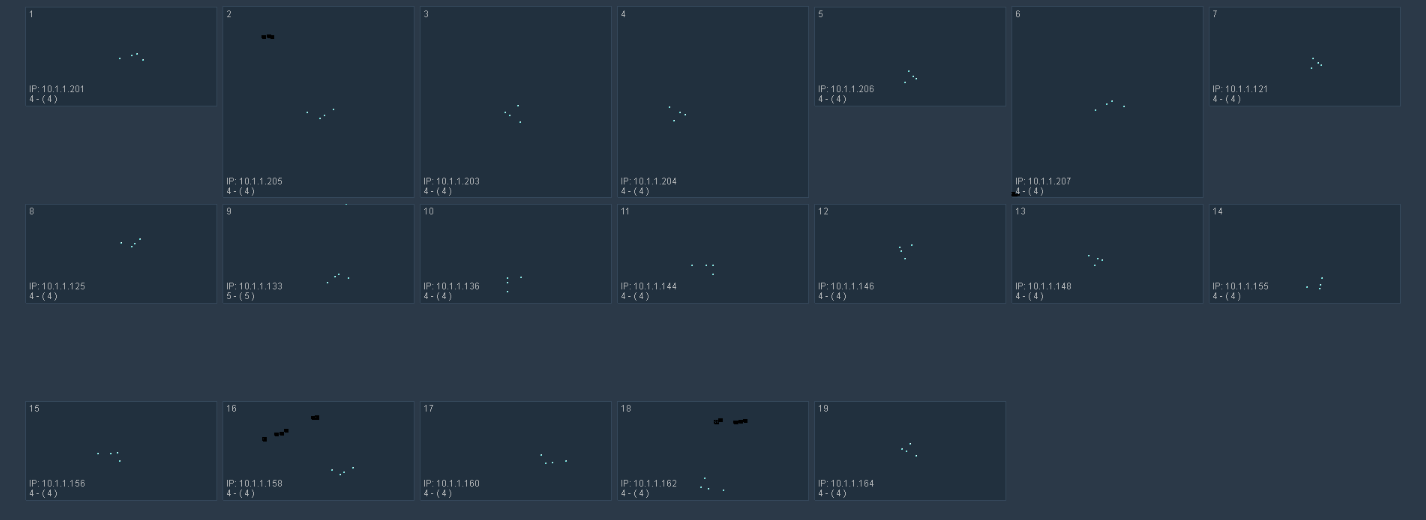

2. 通常让 L 型标定杆上的 4 个Marker 点处于镜头的中间偏下位置（保证每个镜头在水平、垂直方向上观测范围足够大）（5.2.4），也可根据具体被捕捉物的实际活动范围，通过在所需捕捉区域的边缘放置一些反光标记点，更为直观的反映镜头所看到的区域；

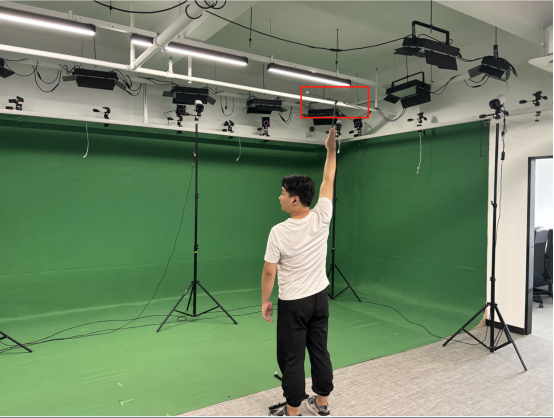

3. 再让模特站在场地中间举着T性杆（高度和待捕捉的人原地起跳时手的最高位置保持一致，保证能正常捕捉到人开合跳时手的位置），镜头要保证能看到T型杆（5.2.5），并且T型杆与镜头上方边缘处留有一定距离；

5.2.4

5.2.5

2D视图中T型杆的位置
