（一）R3镜头位置摆放与角度

• 安装镜头前，请确保C型夹或者支架无松动，其他设备表面无损伤；
• 通过镜头底部螺丝孔与C型夹或者支架进行固定，安装完成后摇晃镜头确保所有镜头都固定紧；

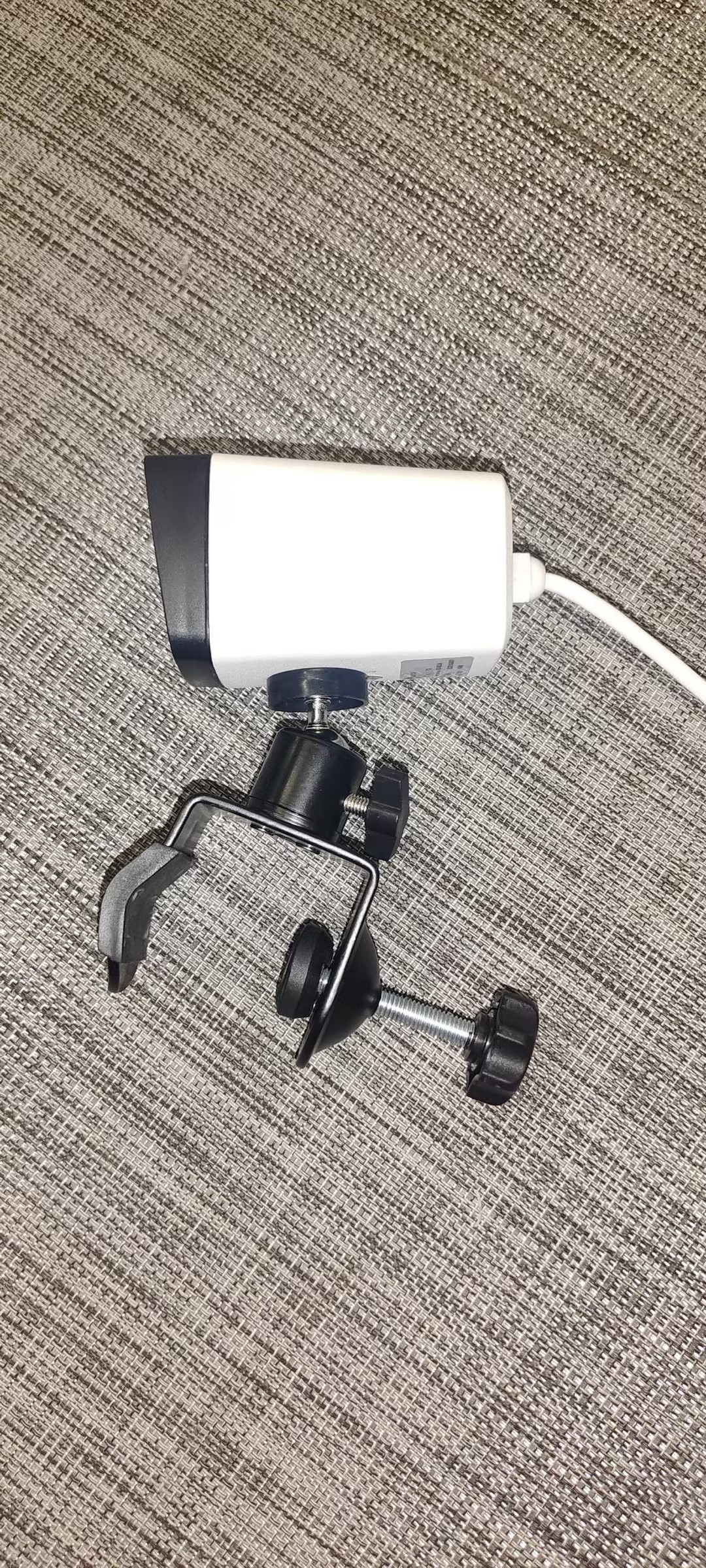

C型夹

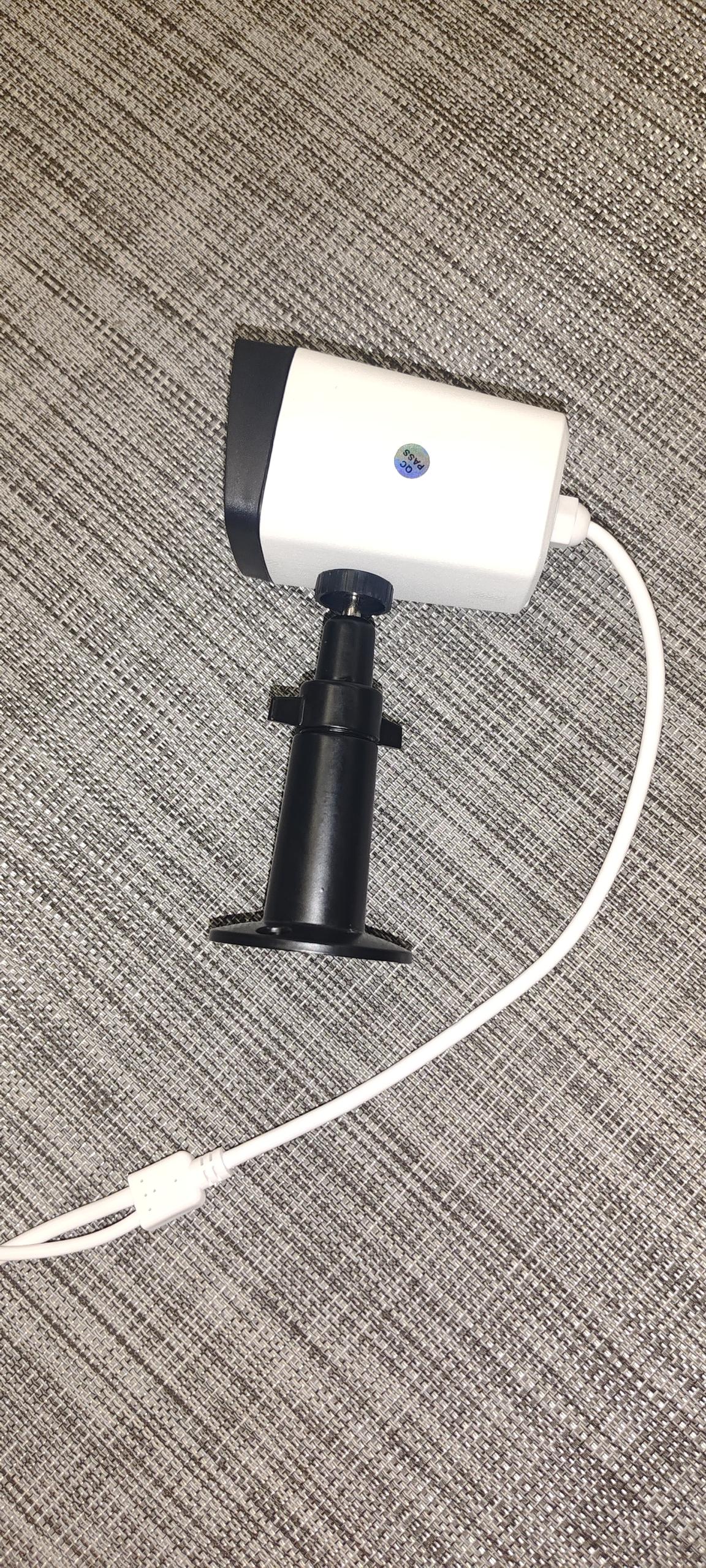

支架

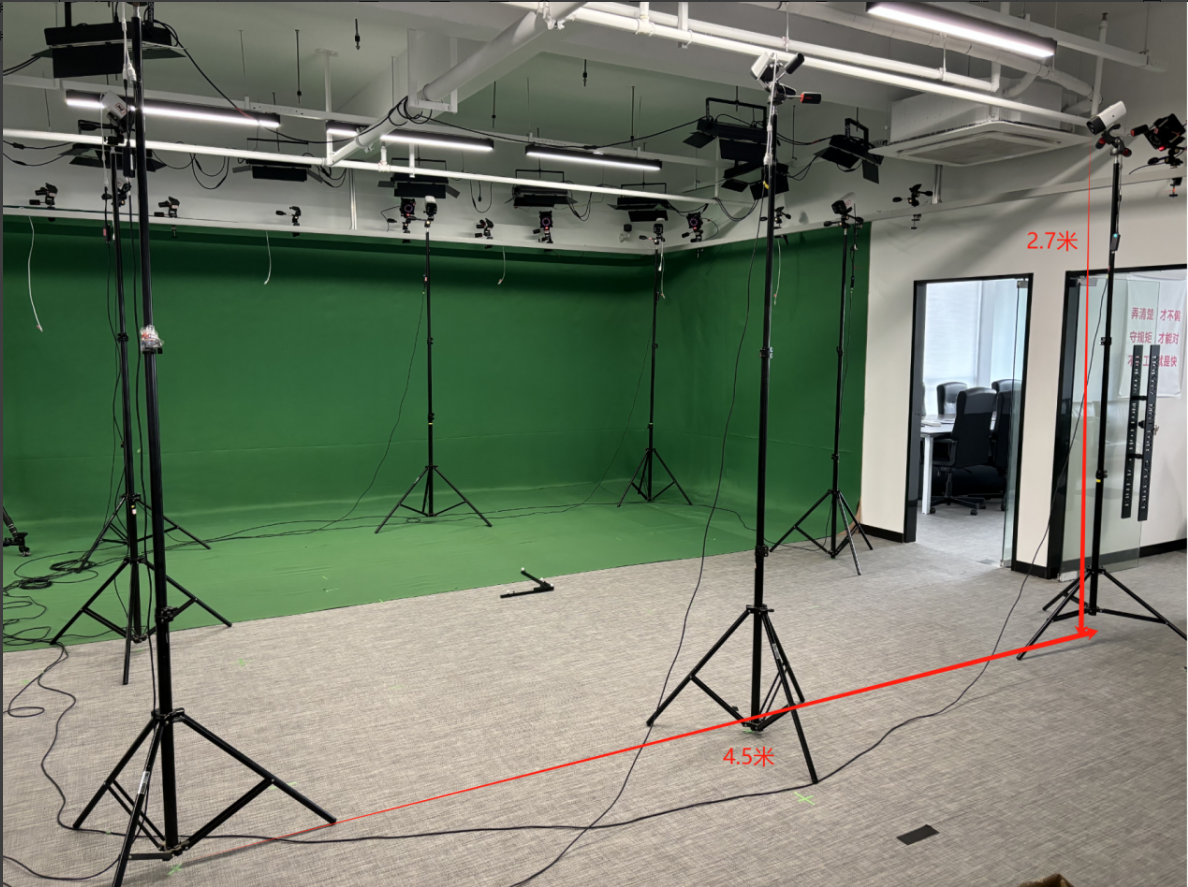

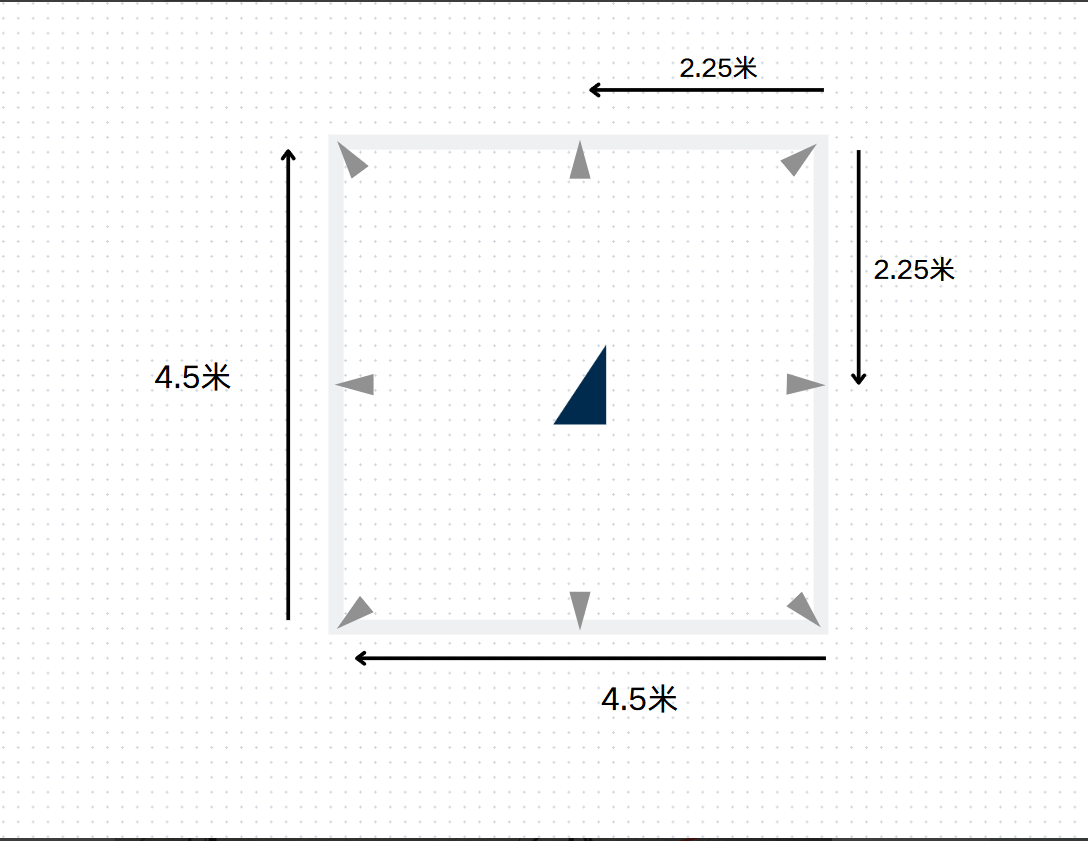

• 镜头摆放区域4.5mX4.5m，镜头高度2.7m（镜头的中心离地面距离），然后确定每个镜头安装位置，然后将镜头固定在支架或者墙上，镜头放置顺序可以根据每个镜头后面IP（201-208）；

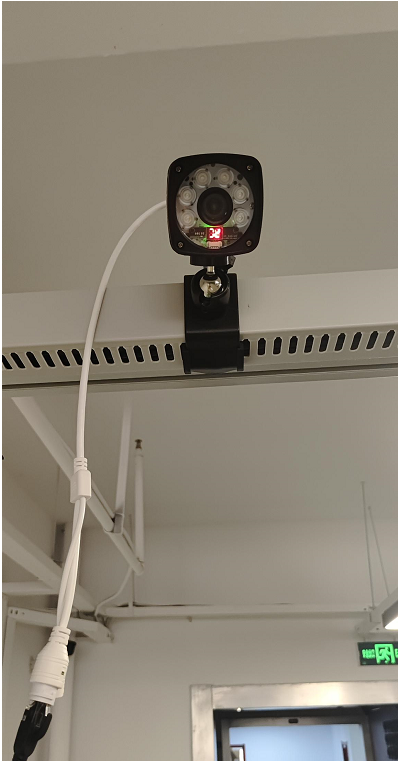

C型架安装到支架上

• 通过网线将所有镜头与交换机进行连接，将交换机上电，待所有镜头的下方的数码管都显示出01~08的IP后，表示镜头连接、上电成功，这时将一根网线插入交换机15或者16口与电脑网口连接；

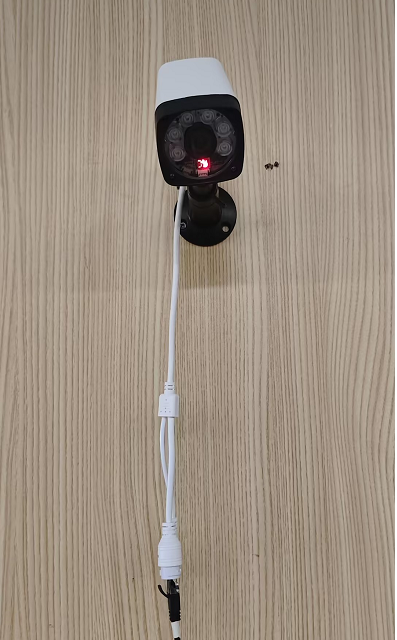

支架安装到墙上

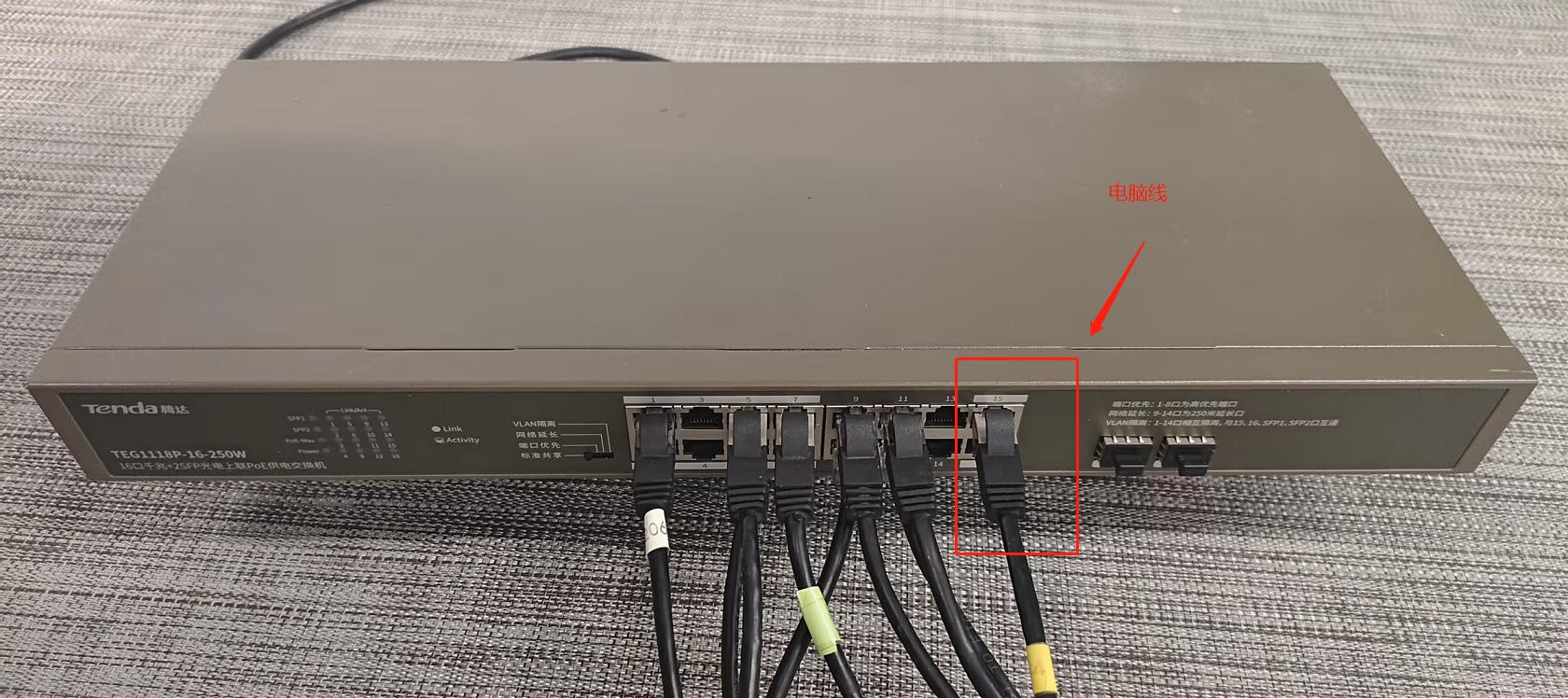

网线插入交换机图片
