（一）硬件介绍

• 镜头：本产品系列共有两款镜头，镜头型号分别为R3和R5，具体参数见下表：

技术参数	R3系统	R5系统
镜头数量	8	8
像素大小	0.3M	1.3M
分辨率	640*480	1280*1024
频率	60FPS	120FPS
最大采集范围	4.5m*4.5m	6m*6m
采集人数	1	1
环灯类型	HLED	HLED
波段类型	850nm	850nm
环灯数量	6	14
接口类型	GigE/POE	GigE/POE
功率	4.6W	18W
同步接口	无	选配
同步信号输出	无	选配
外壳材质	金属	金属
尺寸（长宽高）	110mm59mm58mm	96mm62mm62mm
重量	0.211千克	0.285千克
安装孔	1/4"	1/4"
安装孔数量	2	2
环境温度	-20℃到65℃	-20℃到65℃
环境湿度	＜80%	＜80%

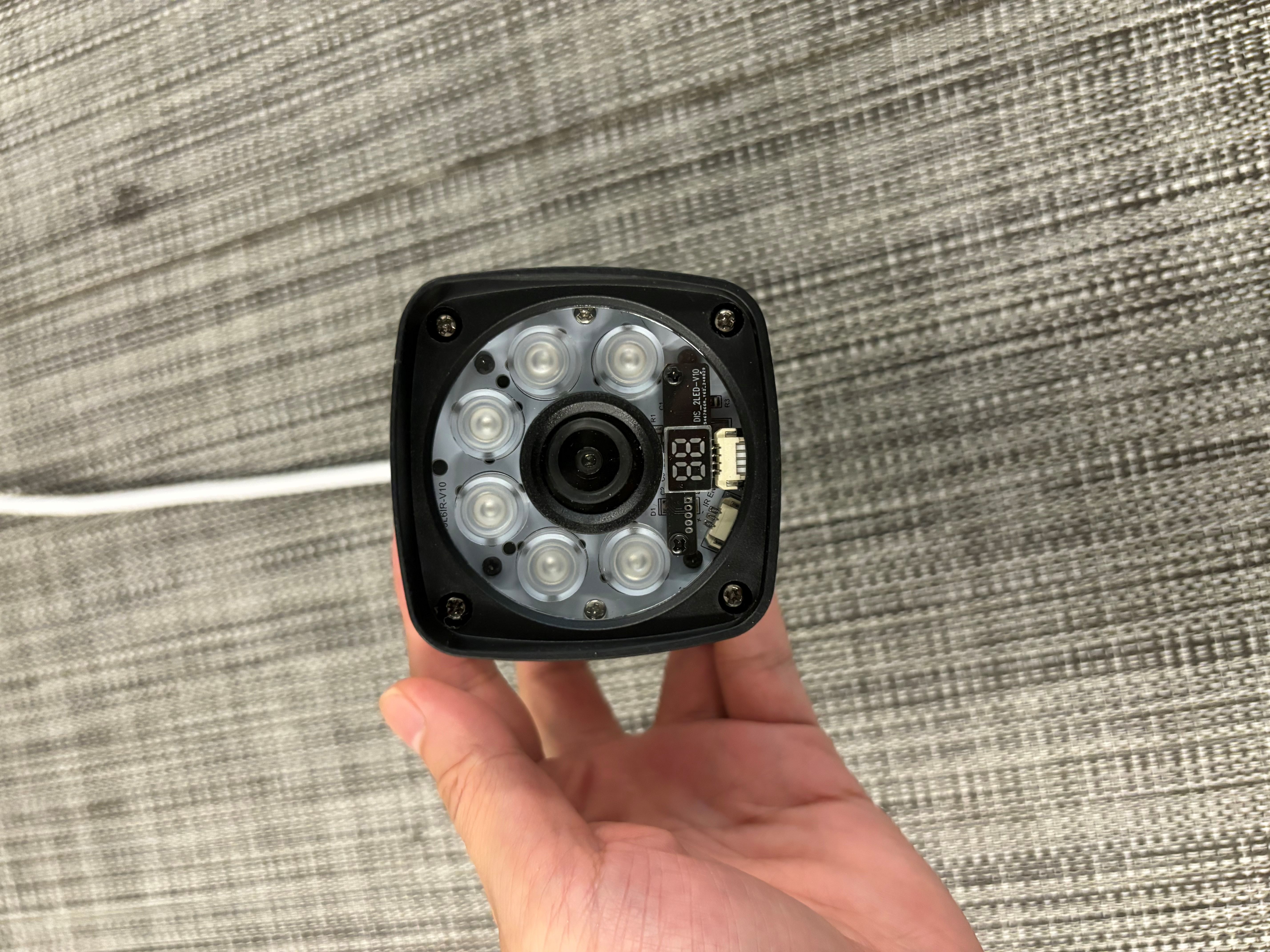

3镜头-1

3镜头-2

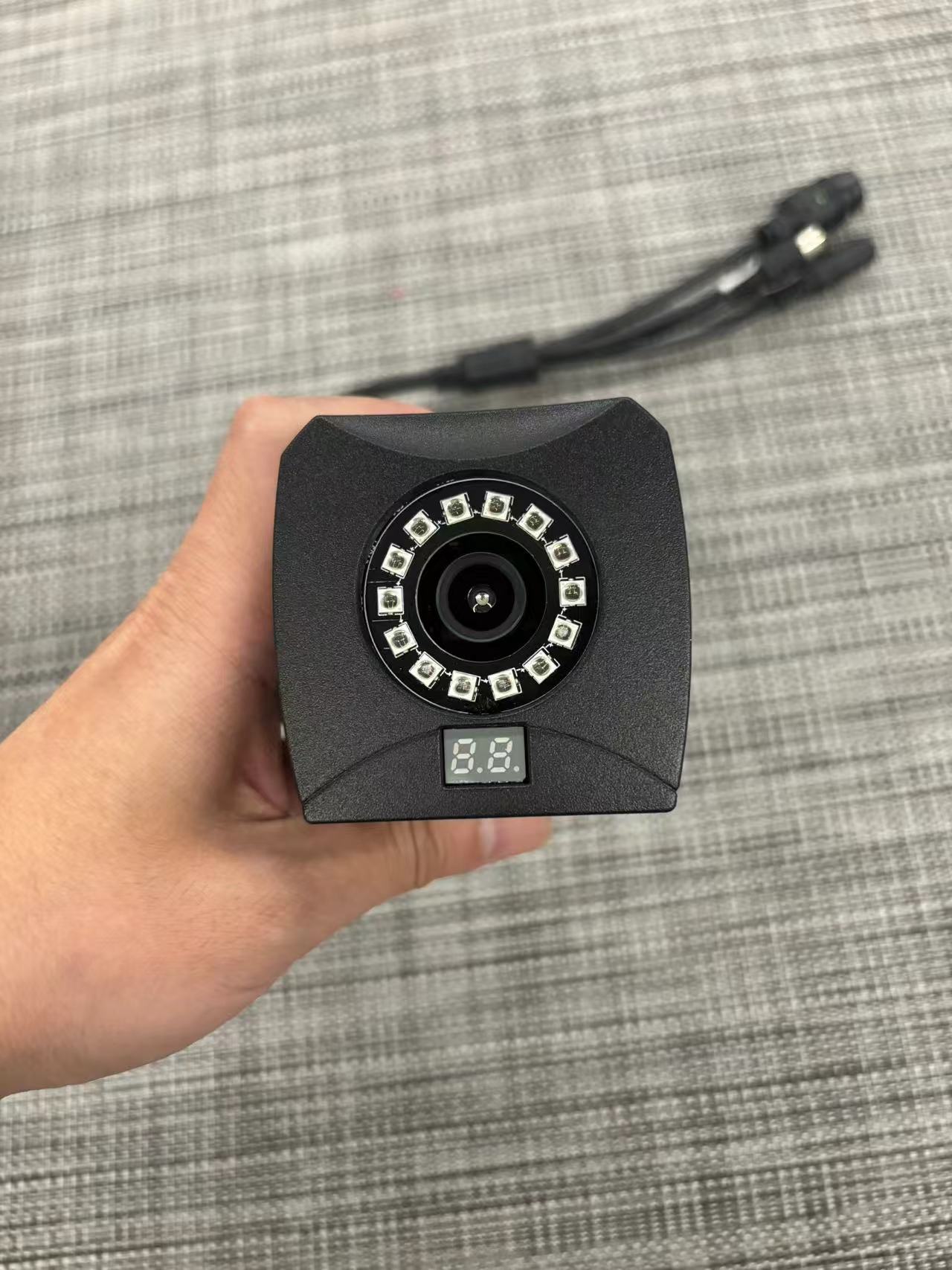

5镜头-1

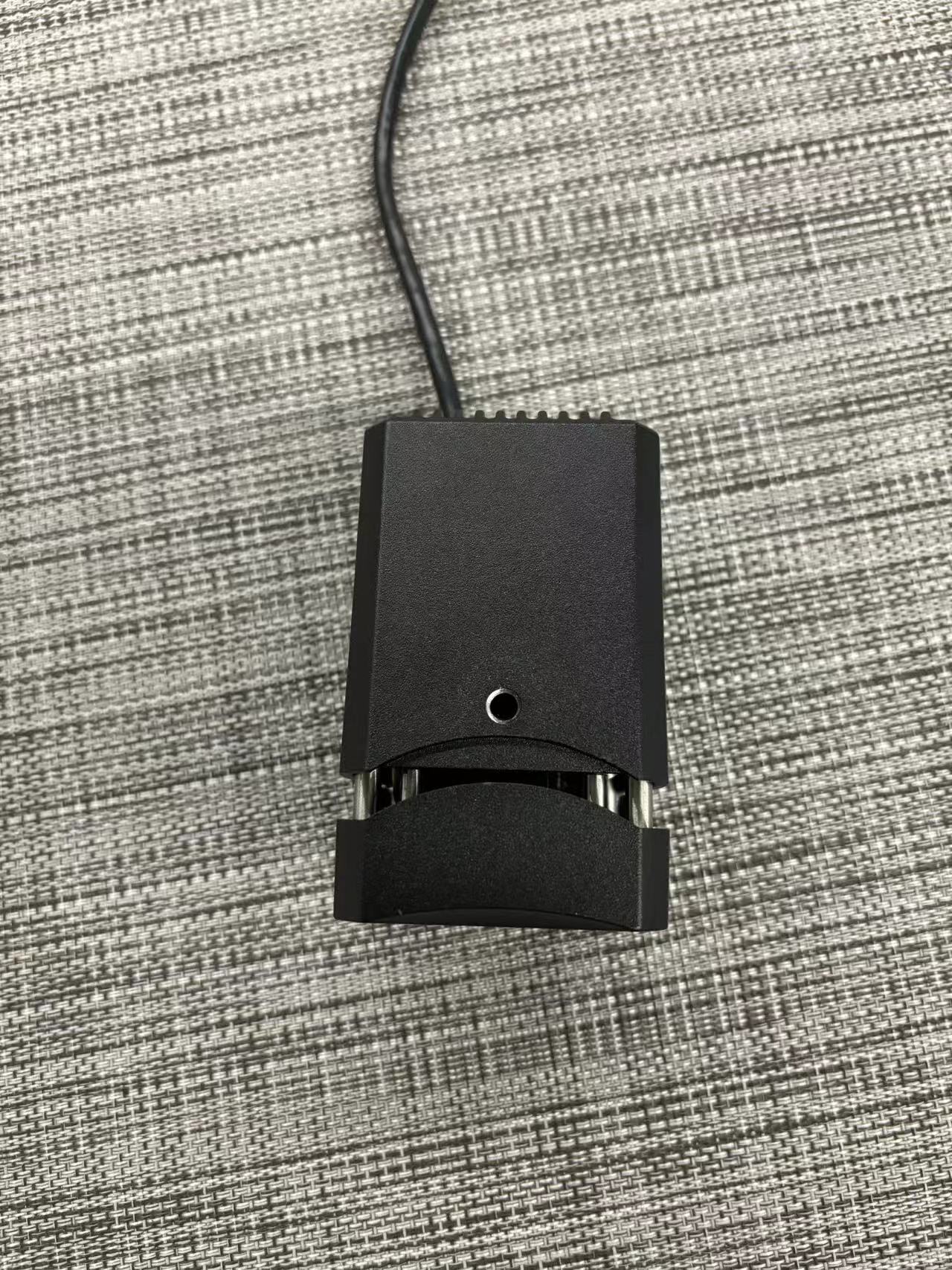

5镜头-2

• C型夹或者支架（根据实际场地情况选择对应的固定方式）
• 网线
• 8口及8口以上POE交换机
• 标定套件（L 型杆、T 型杆）
• 反光标记点
• 电脑配置要求：

系统:Windows 10或11 64位

CPU:建议10代i5或更高配置CPU

内存:16G或以上 硬盘:大于1G的剩余空间

显卡:建议使用Nvidia显卡，显存大于4G，OpenGL版本3.1以上

• 动捕服（帽子 1，上衣 1，裤子 1，鞋套 2）

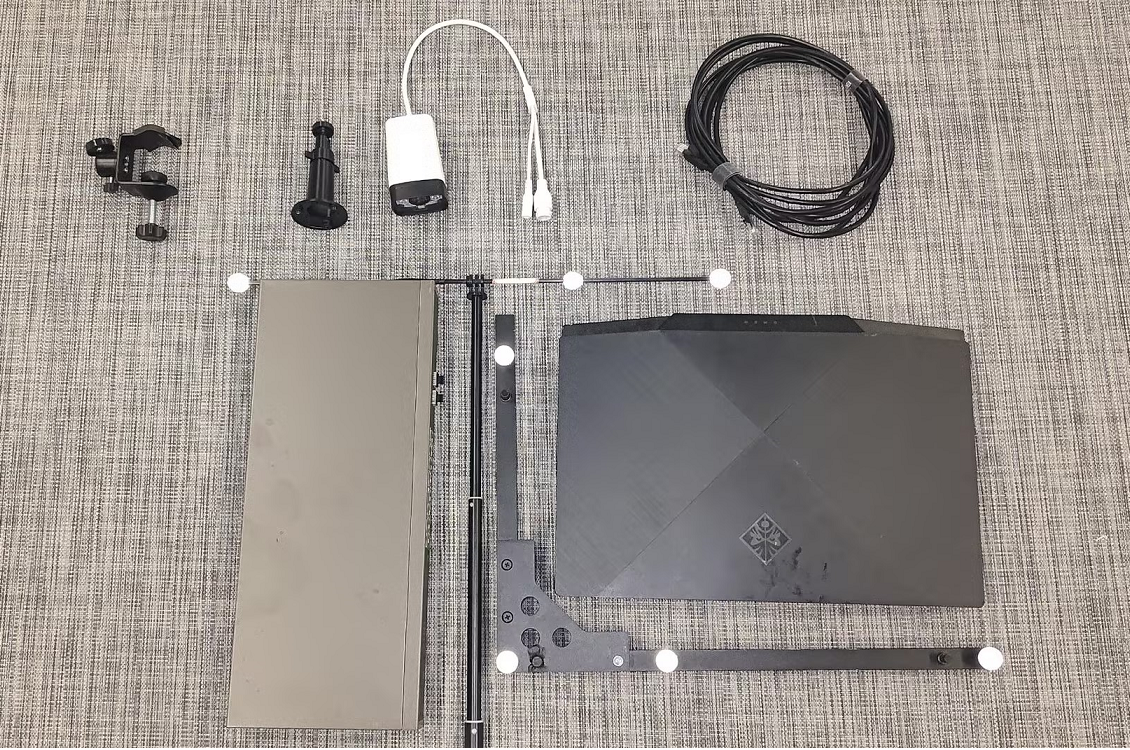

设备组件

C型夹

支架

动捕服
