（一）数据加载

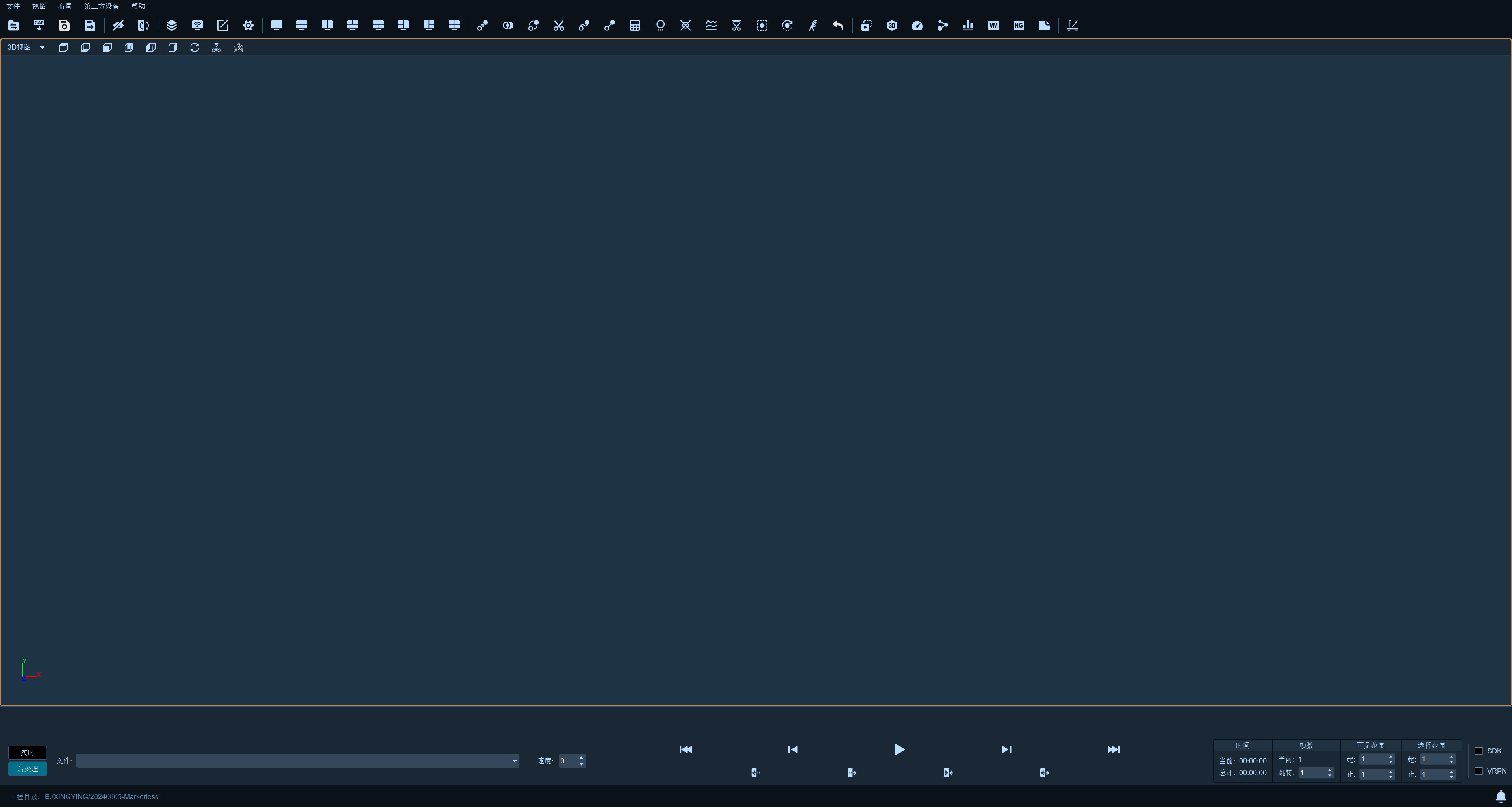

  1. 点击 Astra软件界面下方的"后处理"按钮，进入后处理界面；

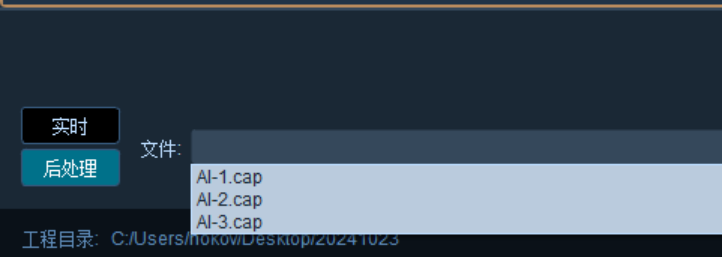

  1. 点击"文件– 加载动捕数据"，导入捕捉好的后缀名为.cap 的数据文件，或从界面下方角的"文件"下拉菜单直接选择cap数据文件。
  1. 导入.cap文件时，若cap文件较大软件界面会显示出一个加载文件进度提示窗口。在后处理模式切换cap文件时，软件会将上一个加载的cap文件的内存释放掉来加载选择导入的cap文件，在释放的过程中软件也会显示出释放内存的进度提示窗口；

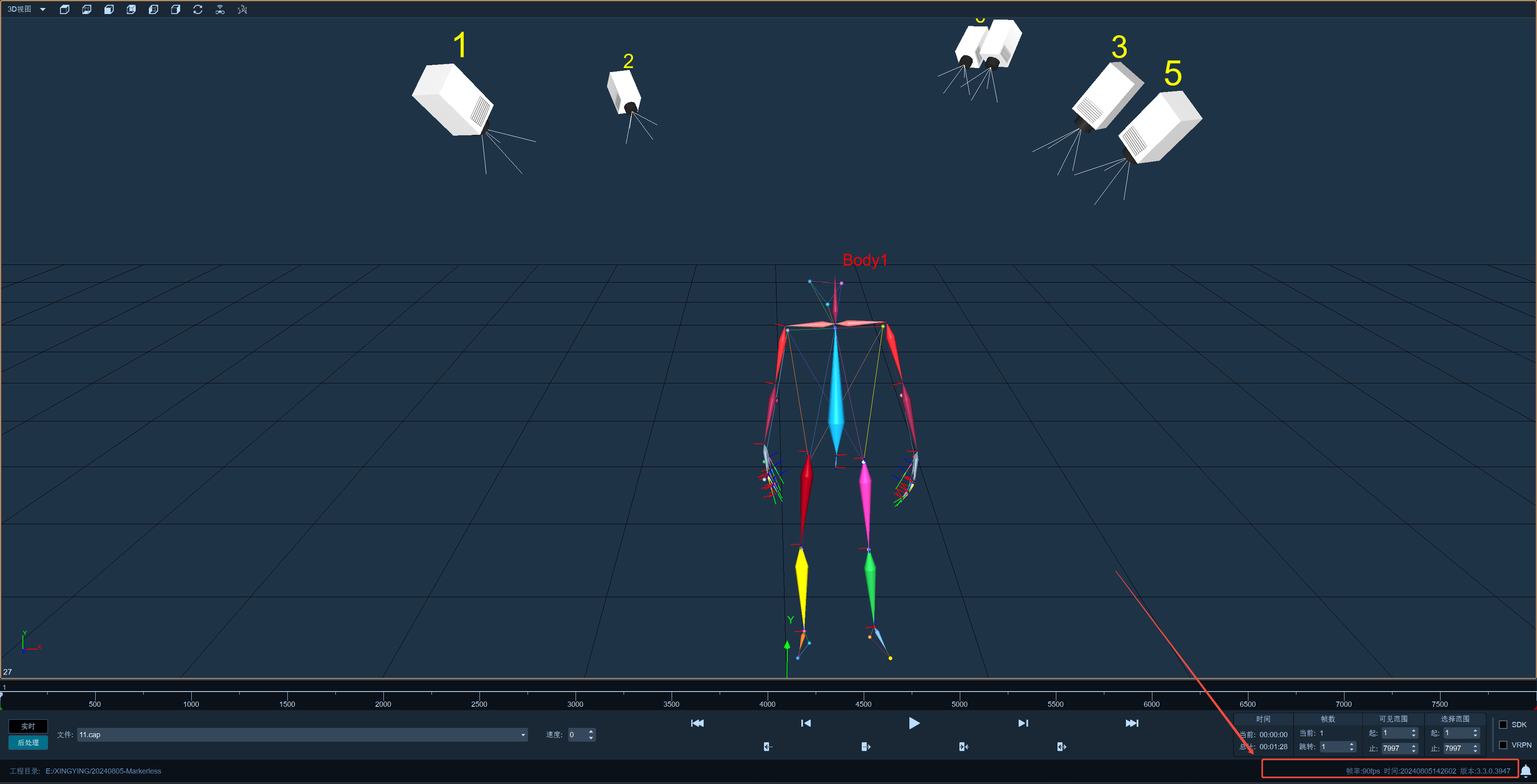

  2. 在后处理模式加载.cap数据，软件下方状态栏上会显示出录制这组数据时软件设置的帧率、录制时的时间、版本号；
  1. 通过拖动界面下方时间轴上的指针来快速地在 3D界面中查看所导入数据的捕捉内容，或是通过点击时间轴下方的操作按钮， 进行播放、倒放、逐帧前进/倒退等操作；
12.1.4

12.1.4

  1. 若录制的cap数据中带有参考视频，可以在后处理打开软件的参考视频视图，点击播放即可看到录制好的参考视频；

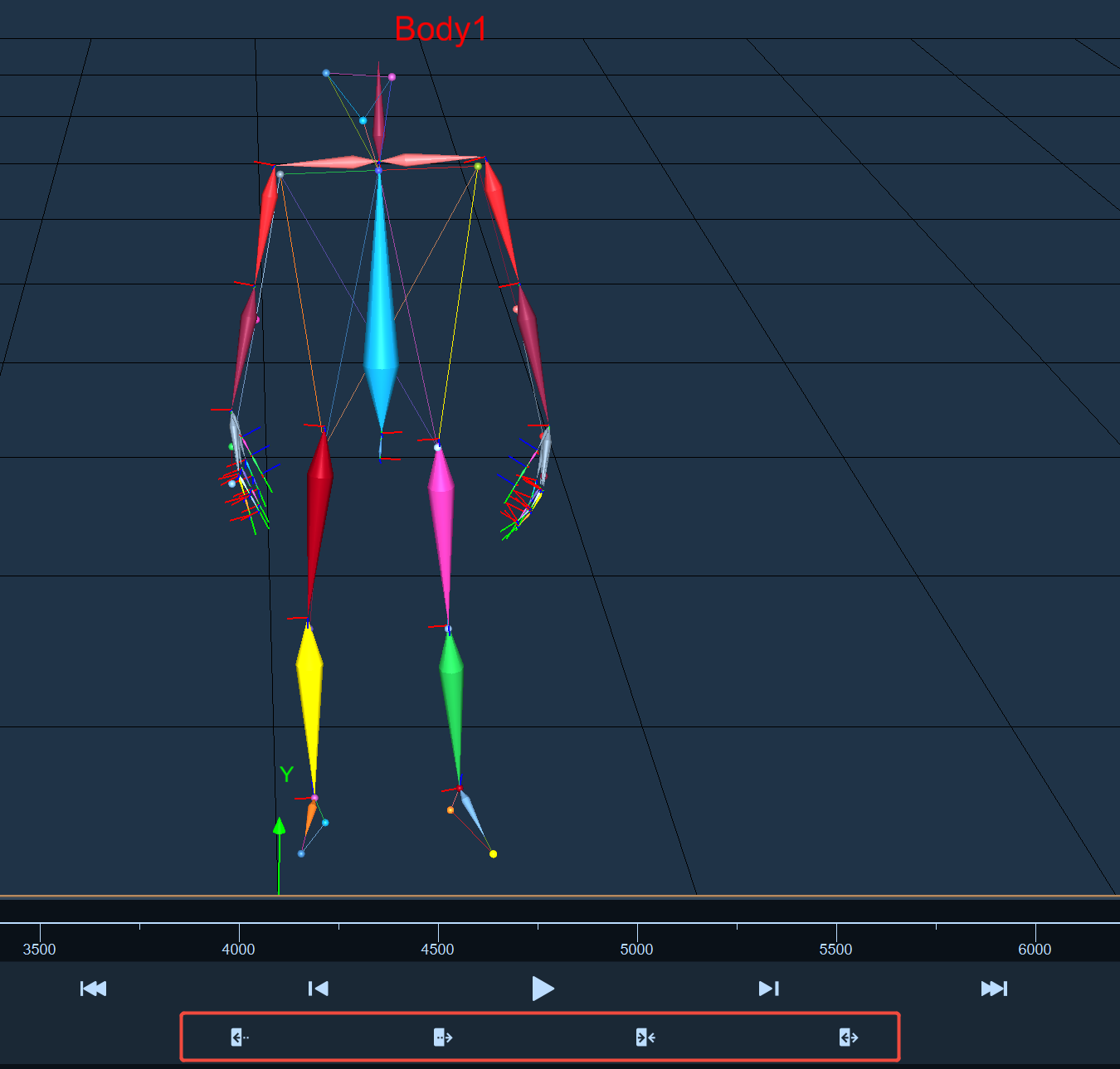

  2. 也可以使用数据帧选中按钮来选择后处理加载的数据。
    • 后处理界面正下方由左往右第一个按钮为"选择向后帧"按钮，在时间轴上双击任意一帧，点击"选择向后帧"，软件会将这一帧及其前面的所有帧全部选中；
    • 后处理右下方由左往右的第二个按钮为"选择向前帧"按钮，在时间轴上双击任意一帧，点击"选择向前帧"按钮，软件会将这一帧及其后面的所有帧全部选中；
    • 后处理右下方由左往右的第三个按钮为"选择当前帧"按钮，若时间轴上选中了所有帧，此时在时间轴上双击任意一帧，点击" 选择当前帧"按钮后，软件只会选中这一帧；
    • 后处理右下方由左往右的第四个按钮为"选择可见帧"按钮，点击该按钮后，时间轴上的所有帧将会被全部选中。

快速跳转指定帧​

  • 在后处理模式下方"跳转"的输入框中输入需要跳转的帧号，按下回车键后会跳转到这一帧。
