六、Ardupilot飞控

一、 刷写Ardupilot固件

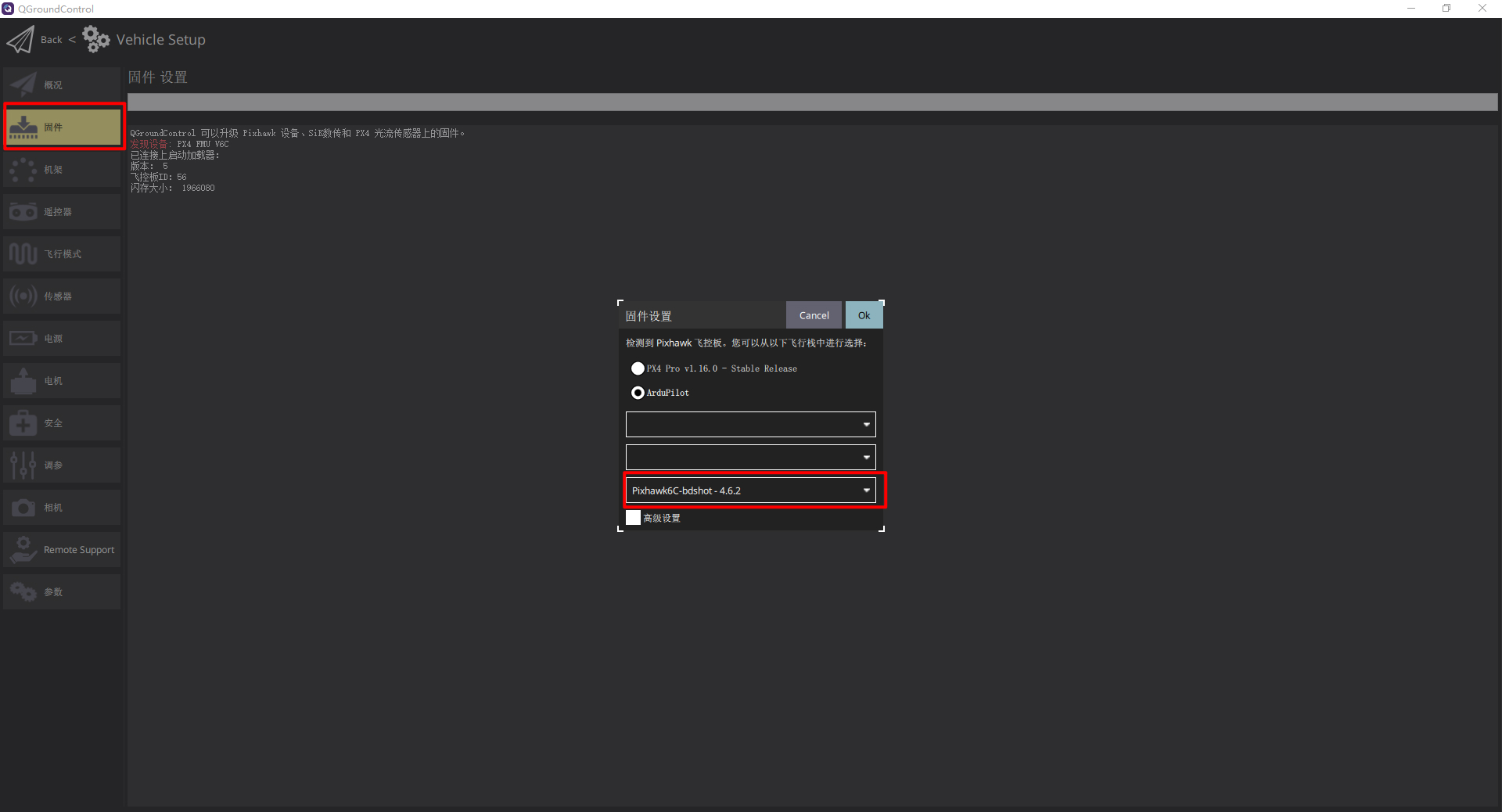

直接打开QGC地面站,点击到软件中的固件界面,插上usb,选择固件类型,点击刷写即可,步骤如下图所示。

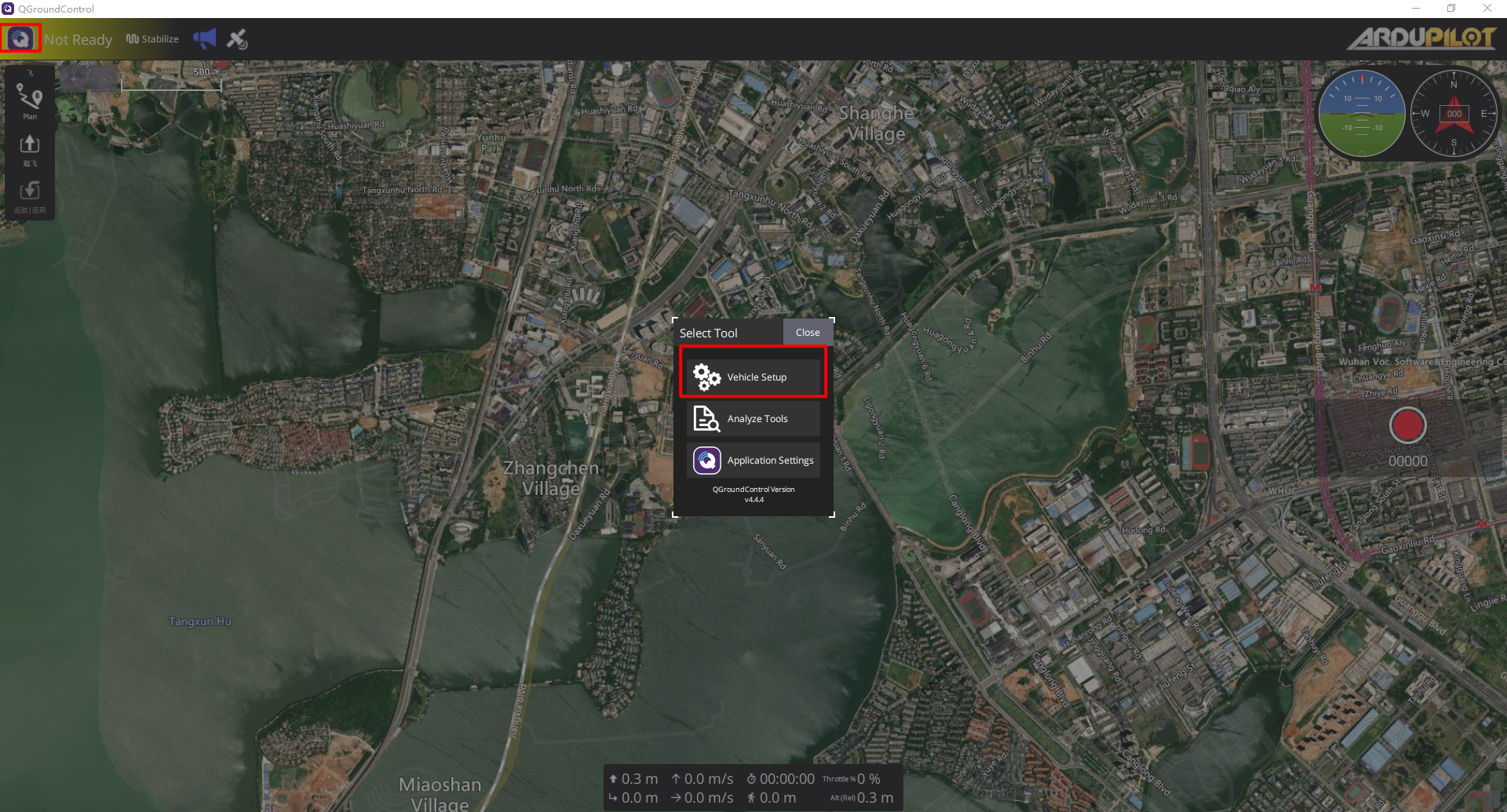

设备配置

设备配置

刷写Ardupilot固件

刷写Ardupilot固件

二、无人机飞行配置

刷写固件完成后对遥控器进行校准和配置飞行模式,步骤如下。

设备配置

设备配置

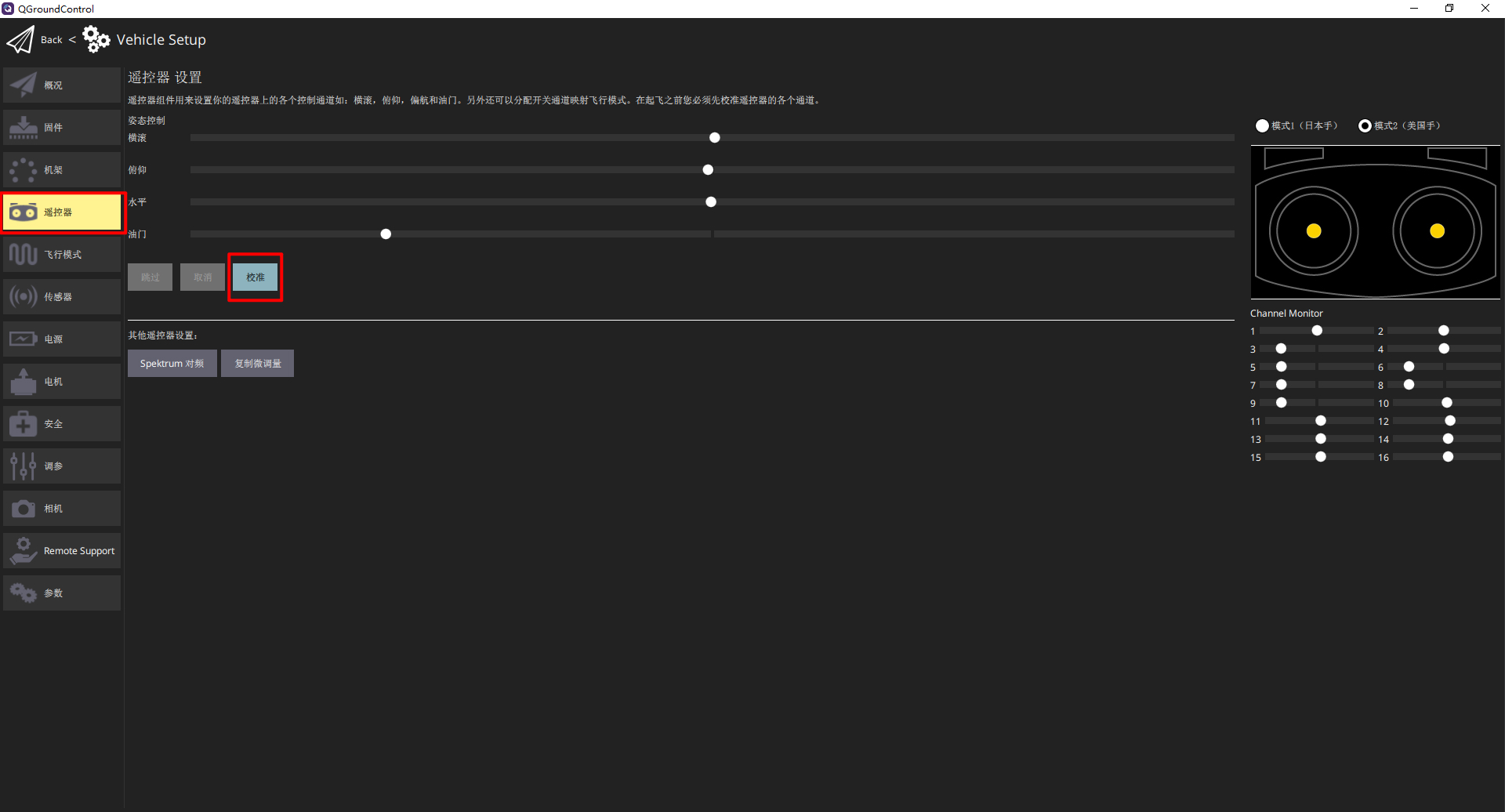

遥控校准

遥控校准

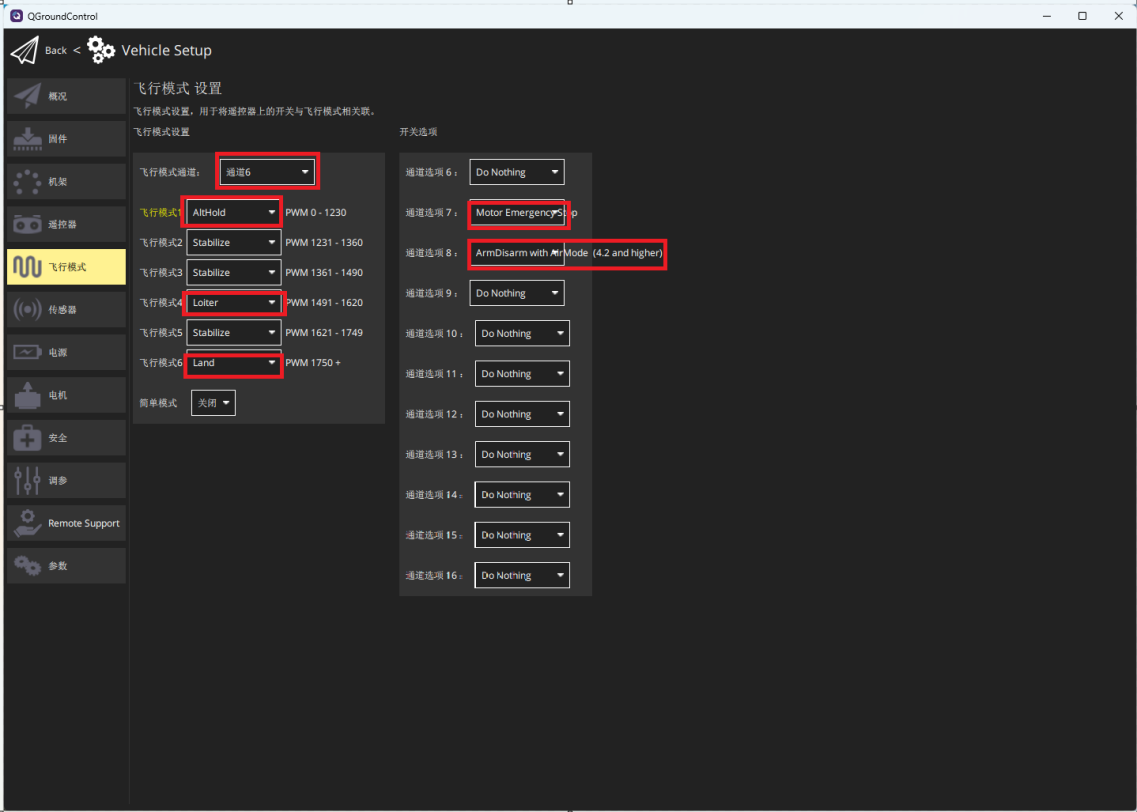

飞行模式测试

飞行模式测试

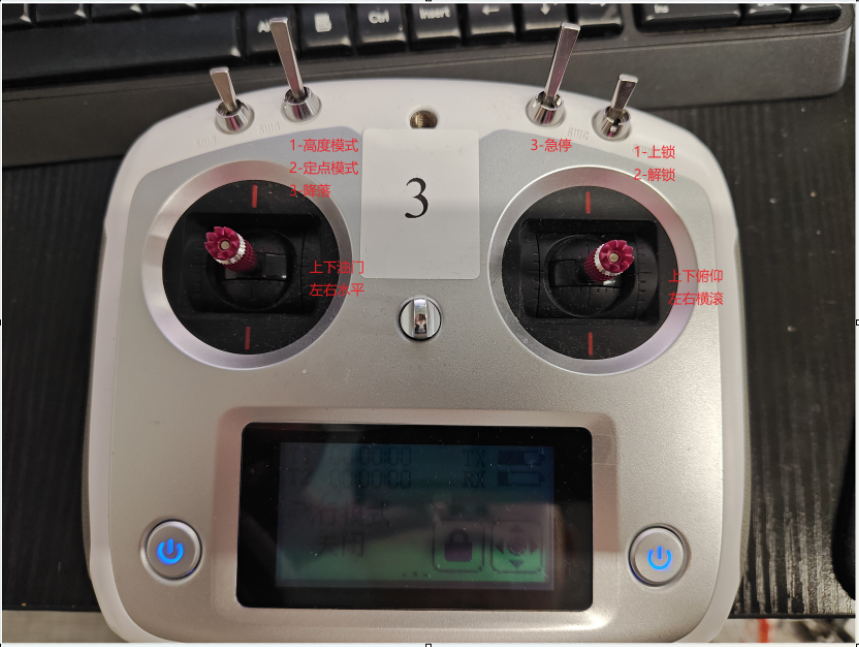

遥控器校准及飞行配置

遥控器校准及飞行配置

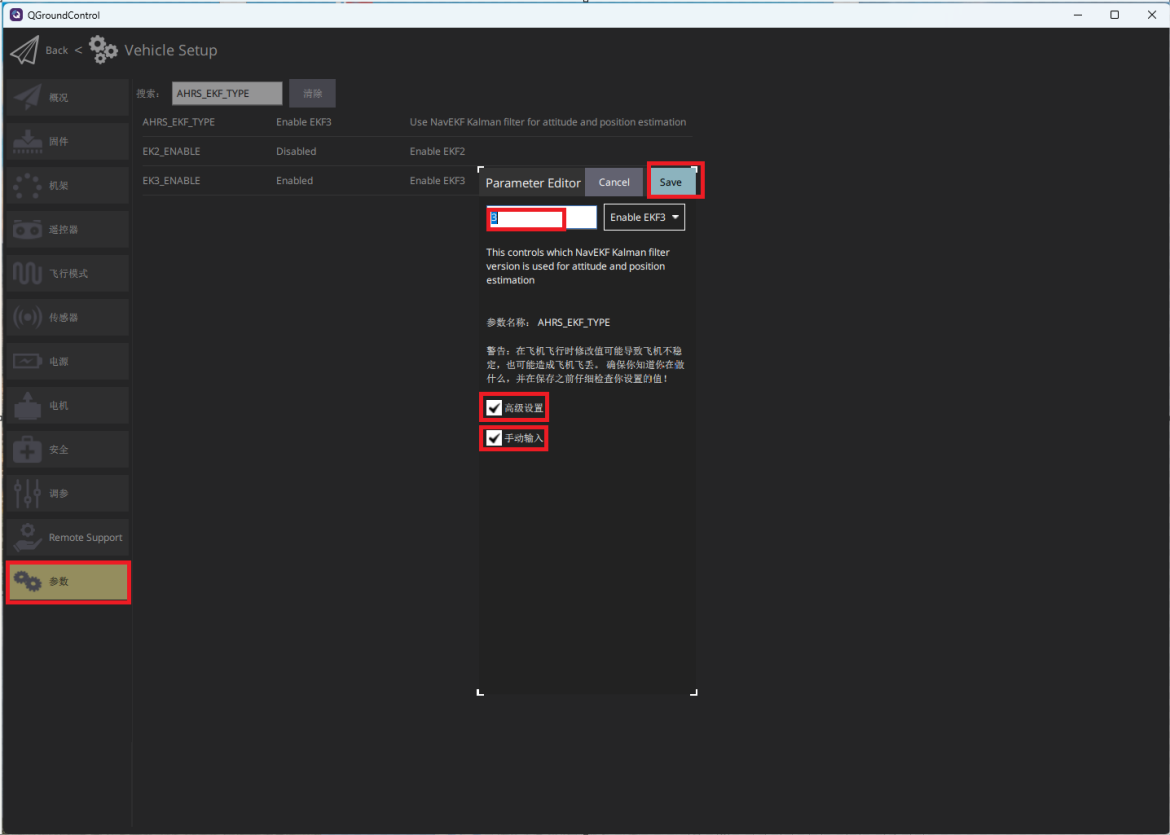

由于无人机在室内接入动捕飞行,要修改一些参数配置使其接入动捕数据,配置修改如下:

AHRS_EKF_TYPE=3

EK3_ENABLE=1

EK2_ENABLE=0

COMPASS_USE=0

COMPASS_USE2=0

COMPASS_USE3=0

VISO_TYPE=1

EK3_SRC1_POSXY=6

EK3_SRC1_POSZ=6

EK3_SRC1_YAW=6

EK3_SRC1_VELXY=0

EK3_SRC1_VELZ=0

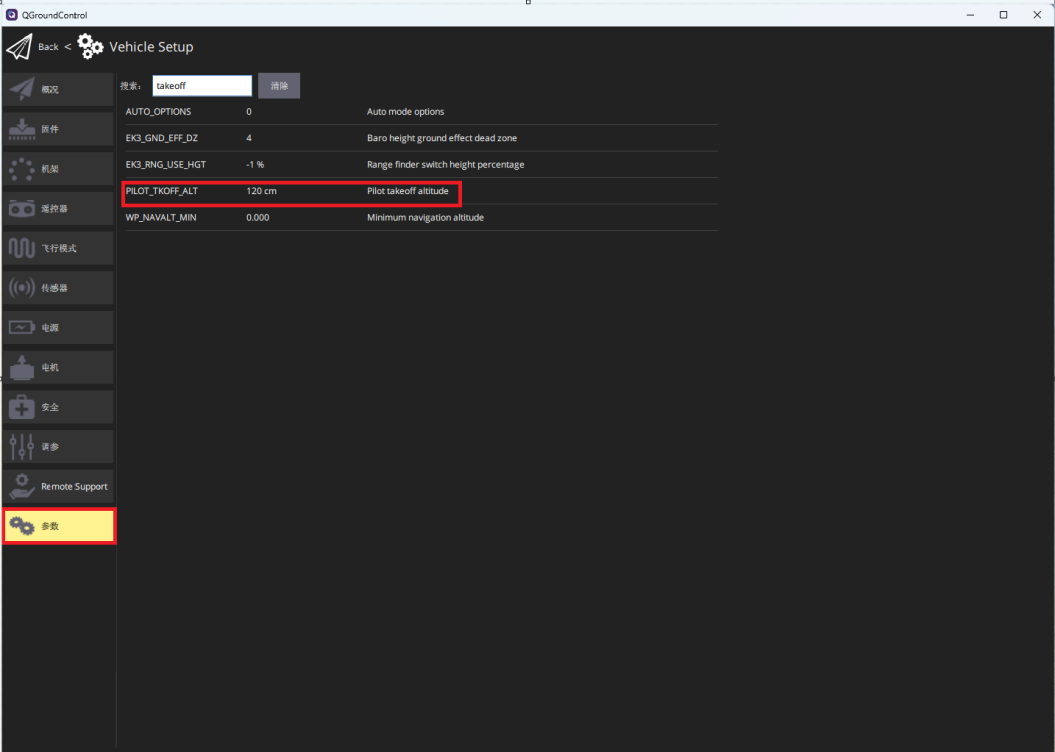

设备设置

设备设置

动捕接入参数配置

动捕接入参数配置

修改配置的同时也要将解锁时屏蔽的安全检查关掉,步骤如下。

关闭安全检查

关闭安全检查

解锁检查配置

解锁检查配置

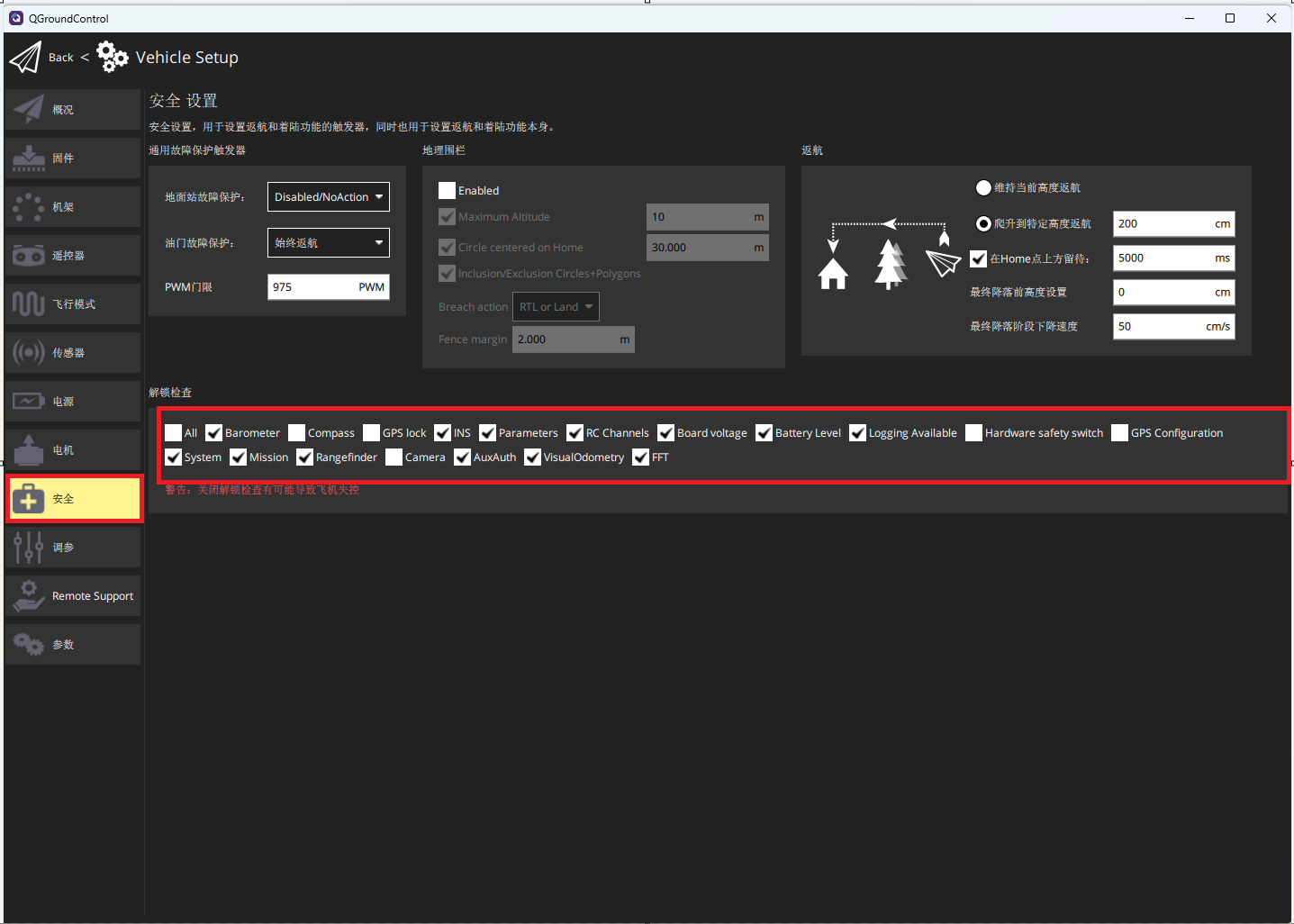

安全设置

安全设置

安全配置图

安全配置图

三、MAVProxy转发动捕数据操作说明

  1. 通过Nokov官方仓库下载MAVProxy XINGYING-4.x分支代码。
git clone -b XINGYING-4.x https://github.com/NOKOV-MOCAP/MAVProxy.git --recursive
拉取代码

拉取代码

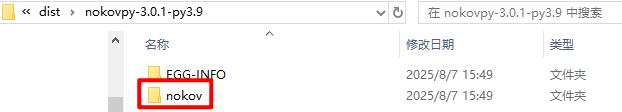

  1. MAVProxy安装后把Python SDK中的nokov文件夹放入以下路径:MAVProxy/modules/mavproxy_nokov。
nokov sdk

nokov sdk

放入mavproxy_nokov

放入mavproxy_nokov

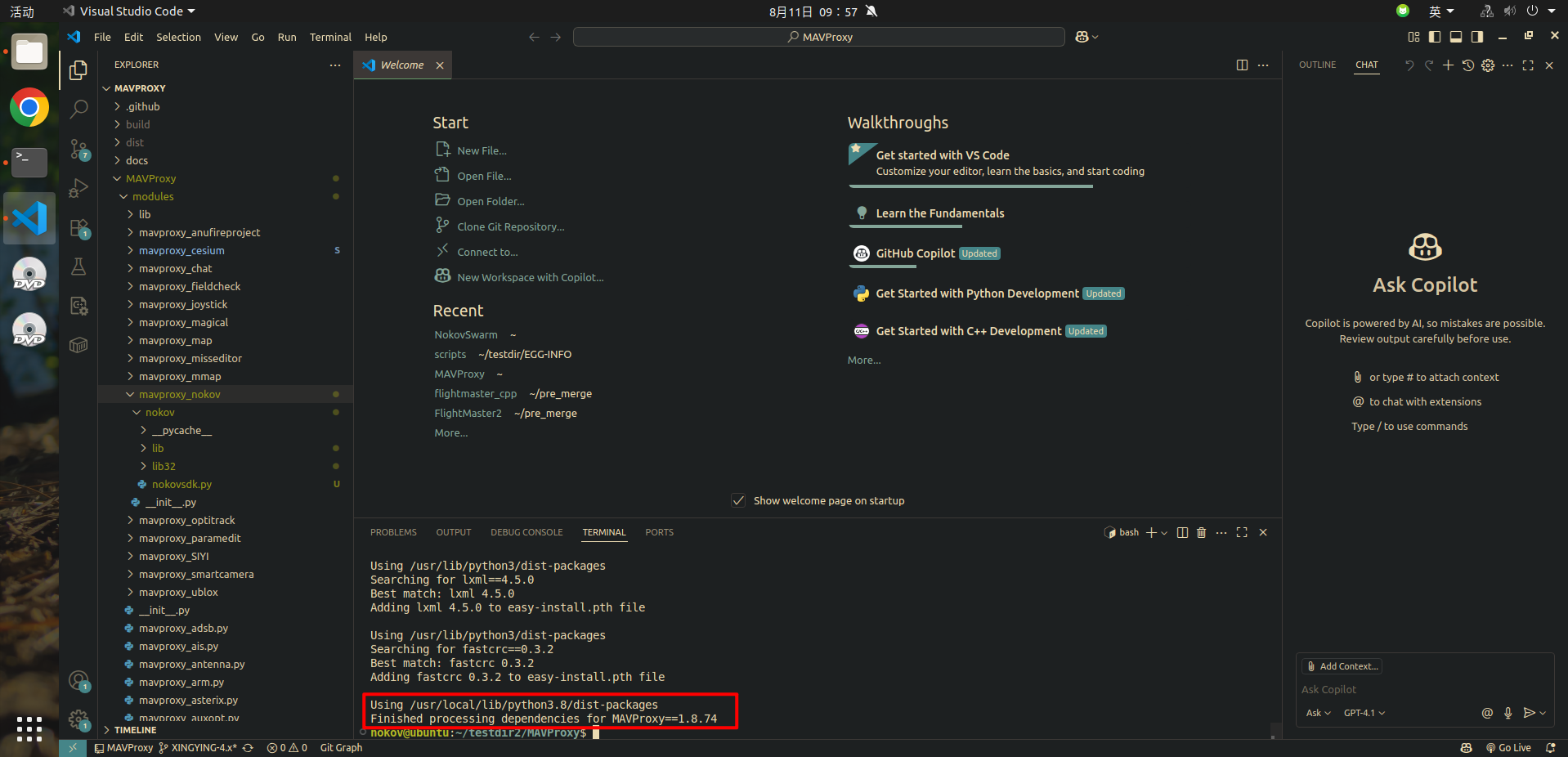

  1. 使用以下命令编译安装MAVProxy:
sudo python3 setup.py build install
编译MAVProxy

编译MAVProxy

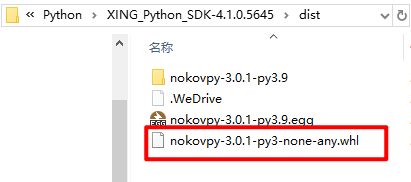

  1. 使用pip安装nokov_sdk。
安装PythonSDK

安装PythonSDK

sudo pip3 install nokovpy-3.0.1-py3-none-any.whl

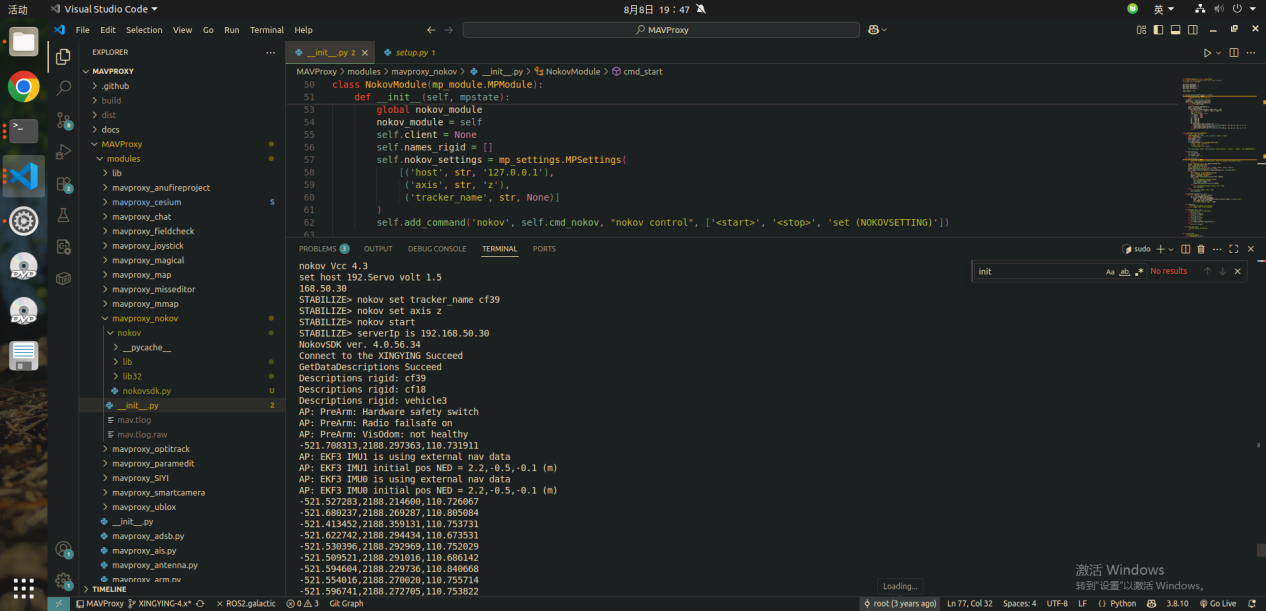

  1. 运行以下命令:

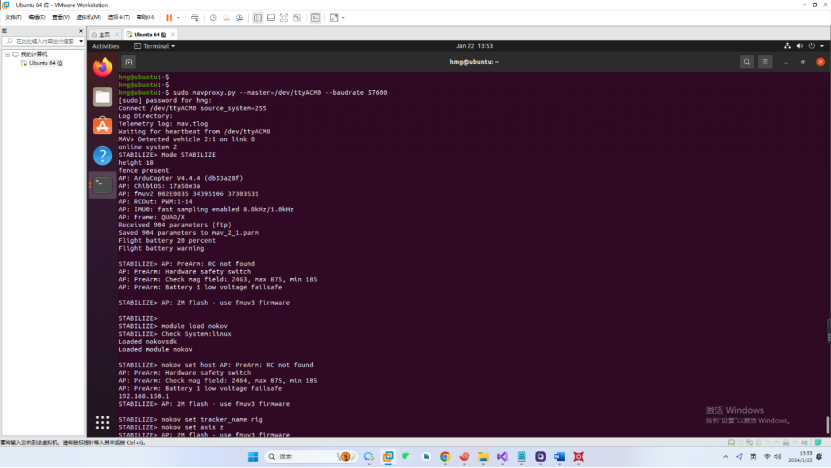

mavproxy.py --master=/dev/ttyACM0 --baudrate 57600 --out 192.168.5.213:14550

--master=内容根据实际填写,可以是无人机或者地面站,动捕数据将直接发送到master指定设备。

mavproxy

mavproxy

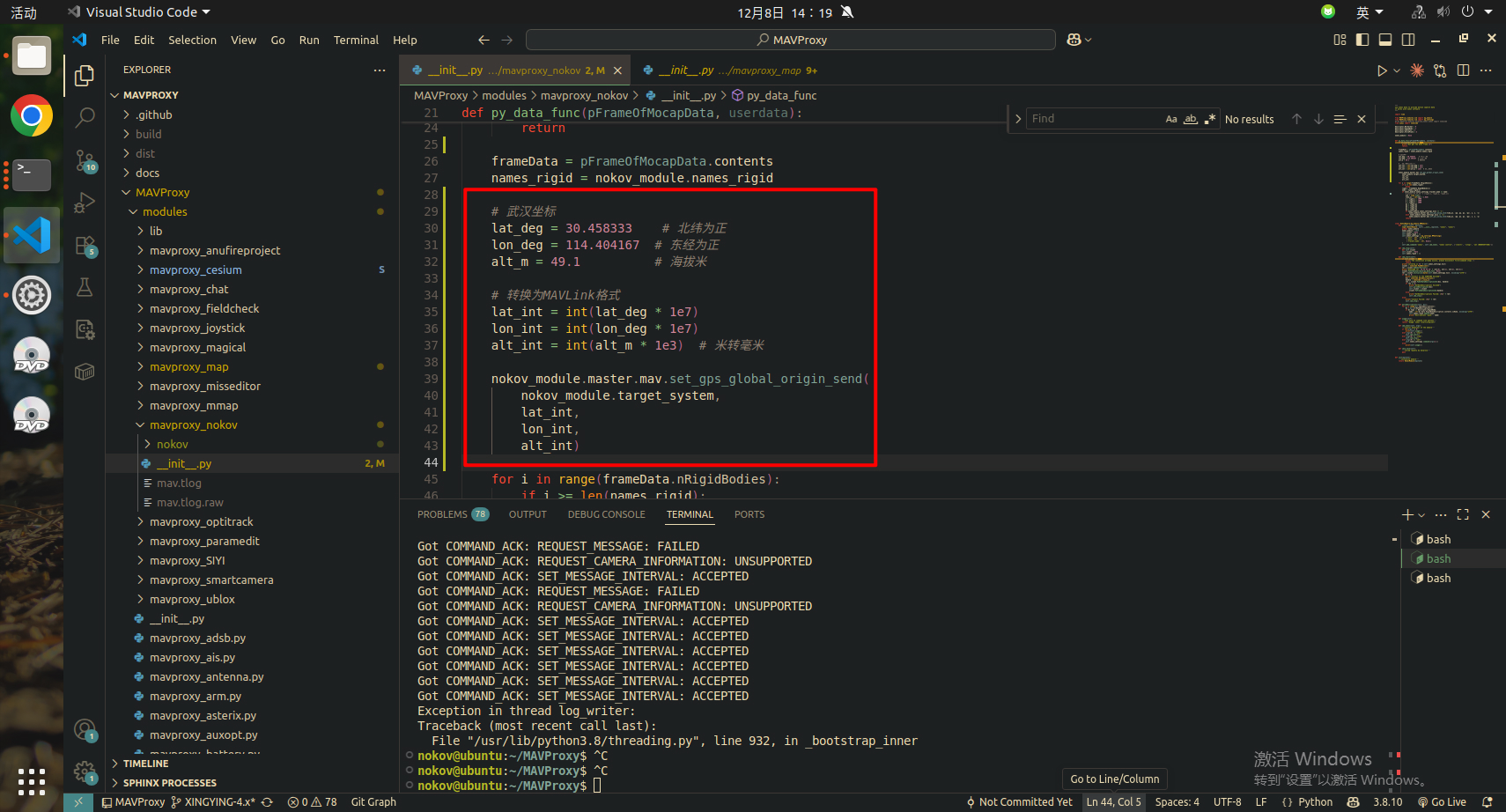

加载:module load nokov

设置动捕软件ip:nokov set host --动捕IP

设置追踪点名称(刚体名称):nokov set tracker_name --名称

设置向上坐标轴(根据动捕软件):nokov set axis --z或y

启动:nokov start

停止:nokov stop

四、通过QGroundControl观测动捕数据

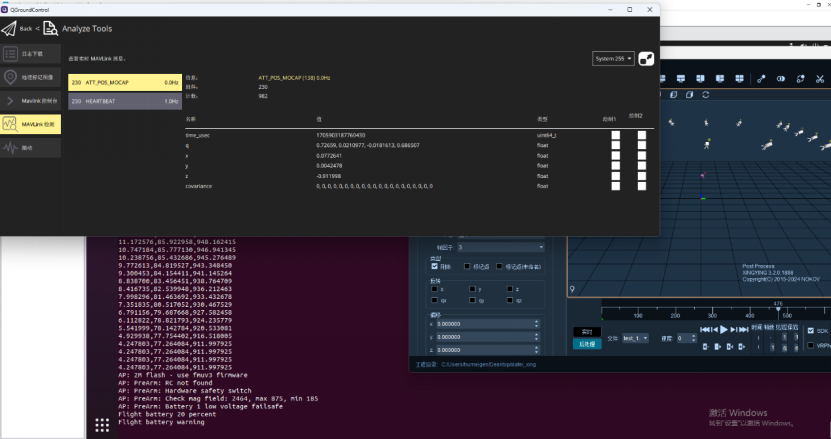

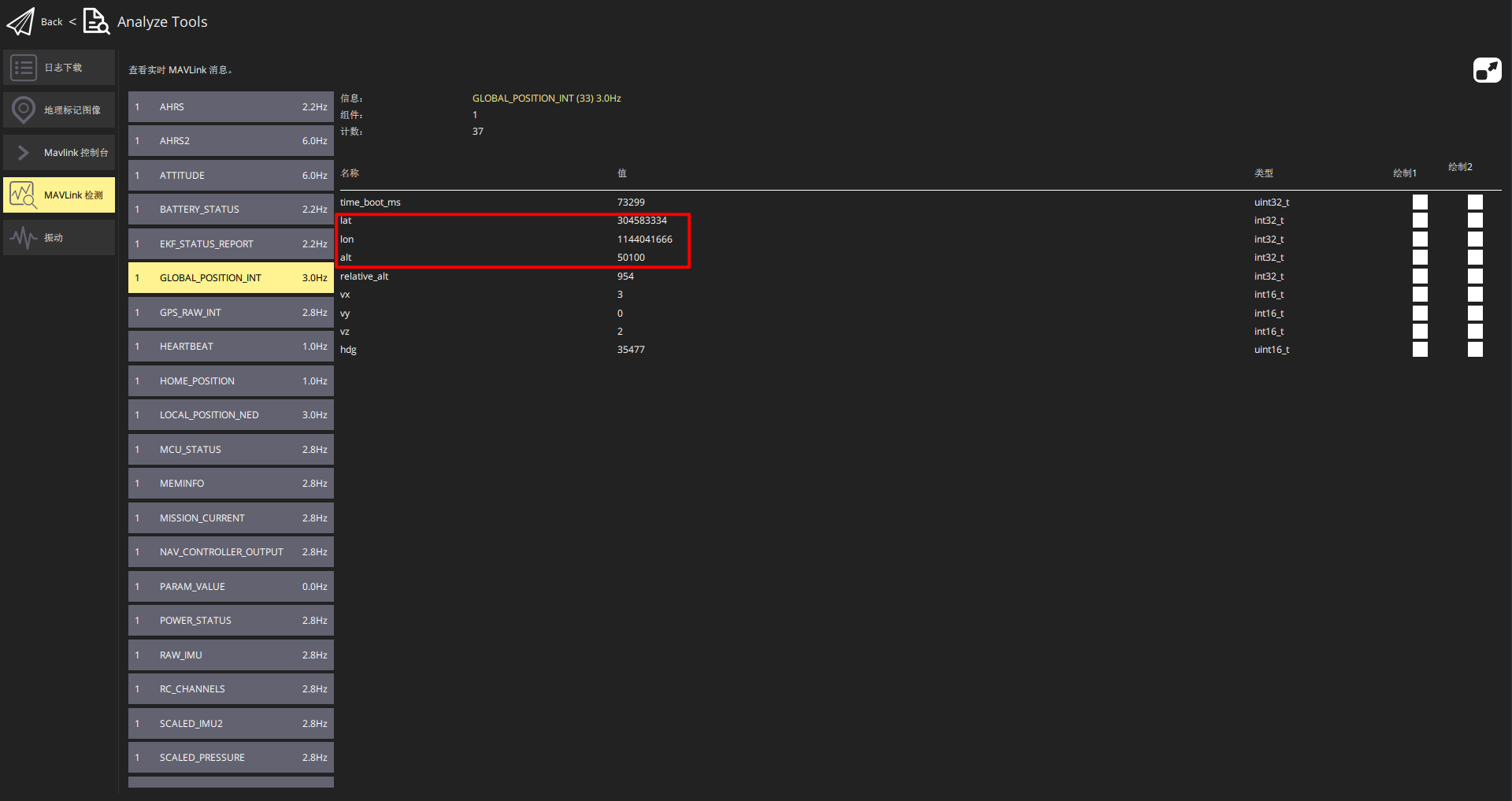

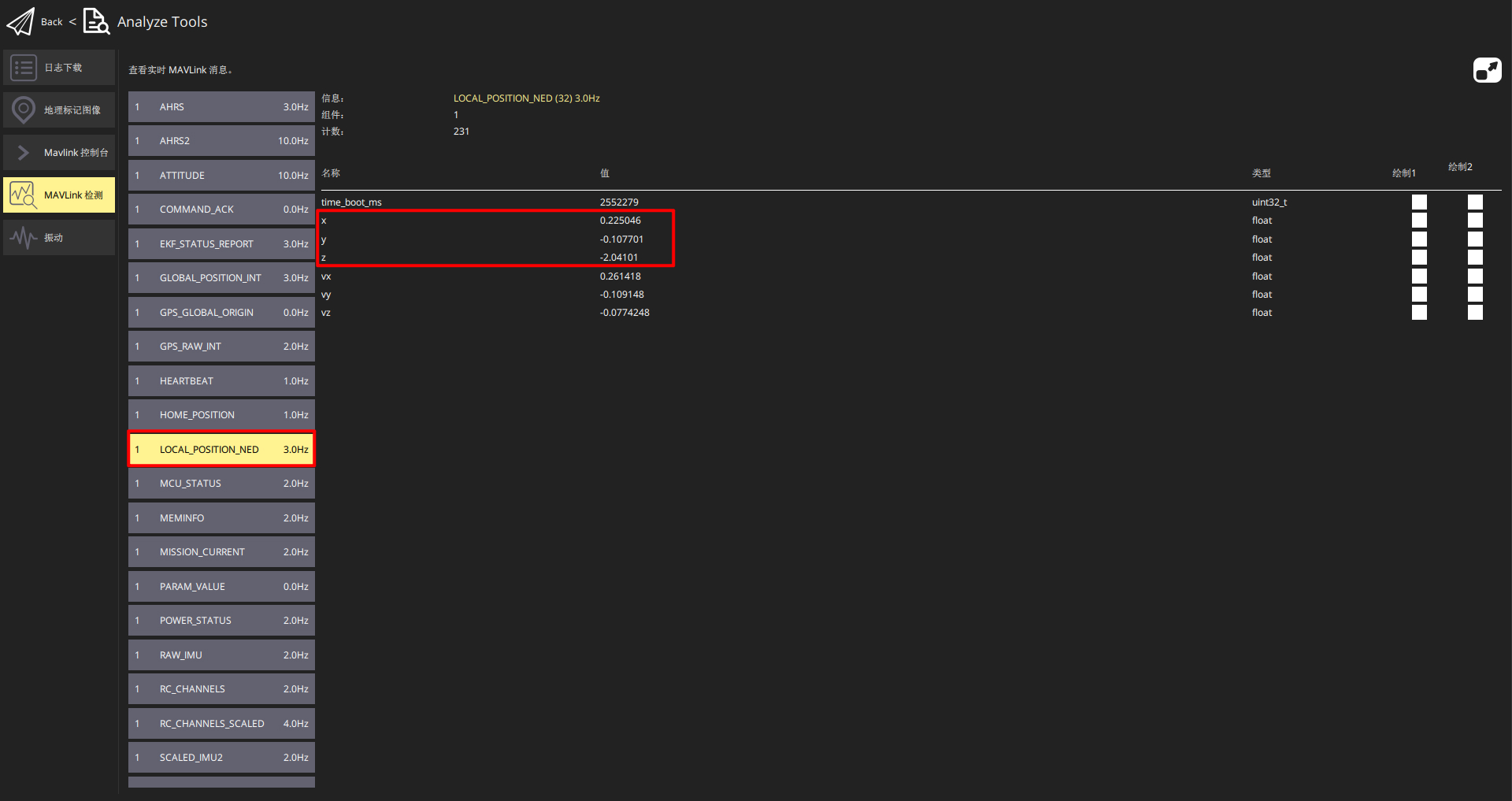

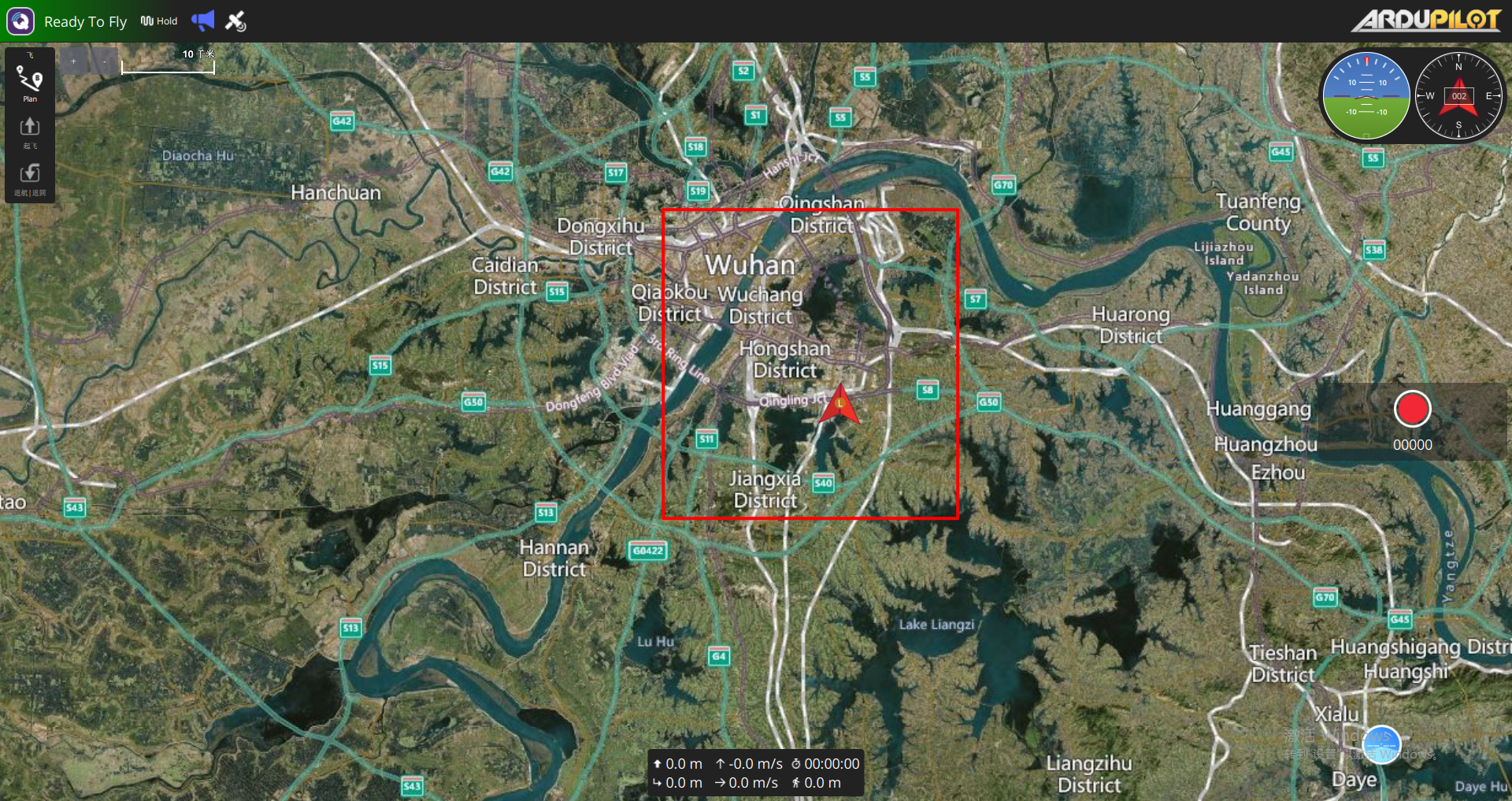

  1. 开启QGroundControl,打开【Analyze Tools】【MAVLink检测】,加载完成后,可以在地面站看到LOCAL_POSITION_NED和GLOBAL_POSITION_INT的消息,查看接收到的动捕数据是否正常。 打开分析工具查看MavLink消息。
通过地面站观测

通过地面站观测
